4 بالا دو سر معکوس آسیاب سرد پشت سر هم دستگاه نورد سرد برگشت پذیر

دستگاه نورد سرد 4 بالا دو سر پشت سر هم

• آسیاب نورد سرد برگشت پذیر دارای مزایای سرمایه گذاری کمتر، فضای کمتر، ضخامت های متغیر، و معایب درجه کاهش ضخامت کمتر، تولید مقیاس کمتر، درصد بهره وری کمتر در مقایسه با آسیاب نورد سرد پشت سر هم می باشد.
• آسیاب نورد سرد پشت سر هم دارای ویژگی نورد مداوم است، یک راه از باز کردن سیم پیچ تا سیم پیچ و بدون توقف کار می کند، مشتری می تواند تولید در مقیاس بزرگ و بهره وری بالاتر را بدست آورد.
• هنگامی که نوارهای فولادی طولانی و زیاد هستند، کاهش ضخامت 2 تا 4 پاس است، آسیاب سرد برگشت پذیر برای 2 یا 3 بار به نوار فولادی به این طرف و آن طرف نیاز دارد، در حالی که آسیاب پشت سر هم 2 سر توانایی ندارد اما آسیاب سرد 4 سر به طور کامل گرفته نمی شود. استفاده شده، یک آسیاب نورد سرد برگشت پذیر پشت سر هم راه حل بهتری است.
• سرمایه گذاری فقط یک سر آسیاب سرد اضافی است، عملکرد نورد پشت سر هم دو سر، 3 یا 4 پاس یک نورد معکوس، گزینه های انعطاف پذیر، تولید بالاتر، مصرف برق کمتر، اشغال زمین کمتر خواهد بود.
• سیستم کنترل الکتریکی با تکنولوژی بالا با دقت بالا است، نه تنها شامل سیستم نورد سرد پشت سر هم سنتی است، بلکه فن آوری نورد سرد معکوس را نیز شامل می شود.
• خط آسیاب معکوس دو سر نیاز به طراحی و تولید مکانیکی با دقت بالا دارد که نشان دهنده سطح دقت تولید کارخانه آسیاب سرد است.

پیکربندی

1. سیستم هیدرولیک AGC توسط کامپیوتر دو مرحله ای کنترل می شود.این نه تنها دارای عملکردهای شکاف رول ثابت، نیروی غلتشی ثابت، پیش کنترل/نظارت ضخامت است، بلکه دارای کشش AGC نیز می باشد.
2. آسیاب نورد اصلی و کویل چپ و راست توسط یک مجموعه کامل از موتور جریان مستقیم کنترل الکترونیکی زیمنس هدایت می شوند.(ساختار مختلط)، منبع تغذیه SCR
3. آسیاب نورد دارای سیستم فشار هیدرولیک، سیستم تنظیم پمپاژ هیدرولیک، سیستم تنظیم فشار جانبی، رول خمشی مثبت و منفی رول میانی، سیستم روانکاری فرآیند و سیستم روانکاری تجهیزات است.
4. کویل های چپ و راست از درام جامد کششی بزرگ، کنترل دیجیتال کششی استفاده می کنند
5. قفل شدن فرآیند تولید و هشدار خطای واحد توسط کنترلر منطقی قابل برنامه ریزی (PLC) برای تحقق اتوماسیون فرآیند تولید کنترل می شود.
6. آسیاب نورد دارای فشار هیدرولیک کامل است.دارای عملکردهای کنترلی کنترل جریان دوم ضربه کامل، کنترل تنظیم انحراف، کنترل پیش بارگیری خودکار، AGC پیش کنترل ضخامت، AGC نظارت بر ضخامت، AGC تنش/سرعت، کنترل جبران AGC شتاب و کاهش سرعت، جبران خروج از مرکز غلتک، و پایگاه داده فرآیند غلتشی. ، نمایش داده ها و کنترل عملیات، عملکرد ردیابی کیفیت محصول، ضبط خودکار داده های چرخشی با سرعت بالا، تولید گزارش خودکار، هشدار خطا و ضبط.ضبط و سایر توابع مدیریت فرآیند.
7. تشخیص، نمایش و سیستم هشدار خطا پارامترهای فرآیند و پارامترهای کلیدی تجهیزات
8. سیستم خنک کننده امولسیونی و سیستم فیلتراسیون دقیق برای روانکاری فرآیند استفاده می شود.
9. سیستم های حفاظتی ایمنی مانند حفاظت از اضافه بار، حفاظت از شکستگی نوار و پارکینگ اضطراری در کارخانه های نورد نصب می شوند.
10. از چرخ دنده های استخوانی دندانه دار (دقت درجه 5) برای کویل های چپ و راست و ماشین های اصلی استفاده می شود.SKF، FAG، TIMKEN برای یاتاقان های شفت با سرعت بالا و کارخانه Harbin/Wafangdian/Luoyang Bearing برای یاتاقان های شافت کم سرعت استفاده می شود.
11. واحد کنترل کامپیوتری دو مرحله ای را برای تحقق کنترل فرآیند تولید واحد اتخاذ می کند.این واحد دارای محاسبه برنامه زمانی، توزیع پاس، تنظیم و بهینه سازی پارامتر است.پارامترهای فرآیند در زمان واقعی و تشخیص کلید، نمایش و زنگ هشدار
12. تنظیم سریع ارتفاع خط نورد توسط گوه و پله شیبدار
13. تعویض سریع رول کار رول میانی (حدود 8 دقیقه)
14. این واحد از سرعت سنج لیزری وارداتی استفاده می کند تا کنترل جریان دوم را انجام دهد و نرخ محصول نهایی را بهبود بخشد، در حالی که رمزگذار را برای اندازه گیری سرعت حفظ می کند.
15. تنش واحد به طور مستقیم توسط تانسیومتر وارداتی، کنترل حلقه بسته و نمایشگر دیجیتال اندازه گیری می شود
16. اجزای اصلی سیستم AGC فشار بالا، سیستم رول خمشی و سیستم رول جانبی محصولات وارداتی را اتخاذ می کنند.اجزای سیستم هیدرولیک کم فشار از محصولات شناخته شده تولید شده توسط فناوری وارداتی داخلی استفاده می کنند.
17. ضخامت واحد با ضخامت سنج اشعه ایکس ساخت چین، انکودر P+F آلمان و سوئیچ مجاورت توسط SICK آلمان ساخته شده است.
18. رول کار به صورت شعاعی توسط تکیه گاه رول جانبی قرار می گیرد که استحکام را افزایش می دهد و از خم شدن جانبی جلوگیری می کند.محور توسط درب پشتیبانی انتهایی قرار می گیرد و توسط سیلندر کنترل می شود که برای تغییر رول روی خط پاس محصول نهایی مناسب است و الزامات نورد فولاد ضد زنگ را برآورده می کند.
19. روغن کاری هوا برای یاتاقان های پشتی رولبرینگ

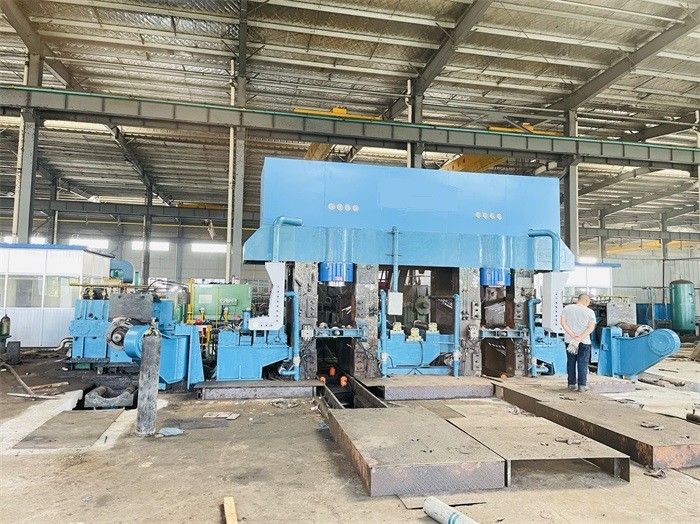

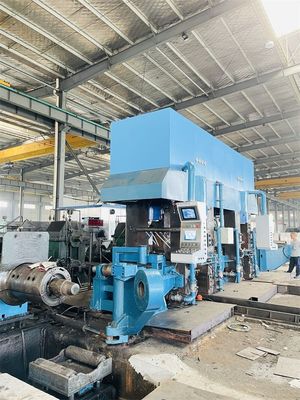

آسیاب نورد سرد معکوس 550 دو سر AGC.
