از فولاد ضد زنگ، تراشه های پرنده به طول برش داده می شود

از فولاد ضد زنگ، تراشه های پرنده به طول برش داده می شود
Basic Properties
country of origin
ووکسی، چین
Brand Name
Jinye
PRODUCT MODEL
Fly (0.2-2) x 850
Trading Properties
MOQ
1SET
Packing
40HC x 3
period for dispatch
120-180 روز
payment method
T/T

Product Details

برجسته کردن:

6Hi برش به طول خط

,

SUS برش به طول خط

,

خط فولاد ضد زنگ برش به طول

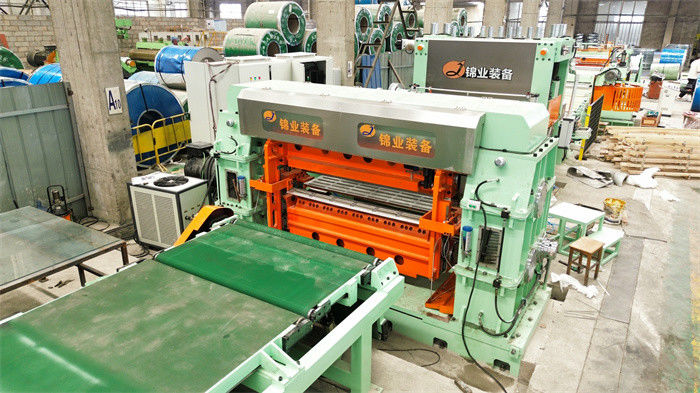

Name: 6Hi Leveler Rotary Shear Fly Shear Cut to Length Line
Sheet Material: فولاد ضد زنگ 304،، 316، آلیاژ روی نیکل
Sheet Thickness: 0.2-2 میلی متر
Sheet Width: 200-850 میلی متر
Coil ID: 508 میلی متر، 610 میلی متر
Coil OD: 1800 میلی متر
Coil Weight: 15T
Cutting Speed: 180 عدد در دقیقه
Cutting Length: 200-3000 میلی متر
Cutting Style: برش دوار
Leveler: تنظیم سروو 6hi
Total Power: 300 کیلووات
Land Area: 30 متر در 8 متر
Stacker: پشته های دوتایی
Product Brief
قطعه ی خودکار تراش روتاری Fly Cut To Length Line فولاد ضد زنگ 0.3-3 X 1000 6Hi ترازوگر تراشه چرخش تراشه پرواز برش به طول خط SUS فولاد ضد زنگ 0.2 - 2 X 850 تراش روتاری Fly برش به طول خط، ساخته شده توسط شرکت ما است سرعت بالا دقت بالا، به خصوص مناسب برای برش ورق نازک ورق فلز کوتاه: برش پرواز مناسب برای ...
Product Description

قطعه ی خودکار تراش روتاری Fly Cut To Length Line فولاد ضد زنگ 0.3-3 X 1000

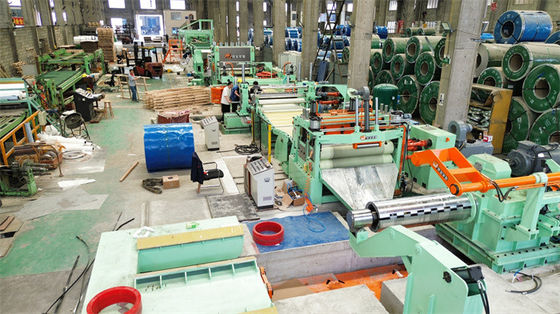

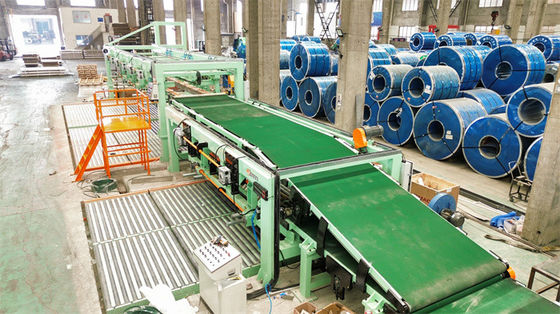

6Hi ترازوگر تراشه چرخش تراشه پرواز برش به طول خط SUS فولاد ضد زنگ 0.2 - 2 X 850



تراش روتاری Fly برش به طول خط، ساخته شده توسط شرکت ما است سرعت بالا دقت بالا، به خصوص مناسب برای برش ورق نازک ورق فلز کوتاه:

  • برش پرواز مناسب برای برش طومار شیتی نازک طول طولانی (هزاران متر) است.
  • فرکانس برش پرواز می تواند تا 150 بار / دقیقه باشد. سرعت خط 80-100m / دقیقه
  • برش ورق کوتاه به معنای برش مداوم با فرکانس بالا و بهره وری بالا است.
  • دقت بالا 6 سطح بندی بالا، لامیناتور فیلم، دو استاکر تنظیمات تولید بالا هستند.
  • خط برش پرواز برای 0.3 -3.0mm x 1000mmW x 200 -3000mmL.
  • تنظیم رول های تراز کننده با سرو فشار دادن رول های پشتیبان به صورت خودکار انجام می شود.

پارامترها:

مواد اولیه ورودی و محصول نهایی
مواد اولیه فولاد ضد زنگ گرم / سرد
خواص مکانیکی مقاومت کششی σb≤800Mpa، σs≤550Mpa
ضخامت 0.2-2.0mm، 0.3-3.0mm
عرض 200mm-1000mm ((حداکثر))
کپسول سوپر ايد ≤Φ1500,1800mm
شناسايي کويل Φ508mm (به Φ610mm با بسته بندی بزرگ می شود)
حداکثر وزن 10 تن، 15 تن، 20 تن
طول ورق 200 تا 3000 میلی متر
تحمل طول L0= 1M±0.3 mm (سرعت یکنواخت)
L0= 1 M±0.4 mm (سرعتی / کندی)
تحمل طول قطبی L1= 1M±0.5mm
ارتفاع انبار حداکثر 650 میلی متر (پایگاه چوبی تقریبا 150 میلی متر ارتفاع دارد)
حداکثر وزن انبار 5 تن



  پارامترهای پرواز CTL
1 سرعت خطی 0-80 متر/ دقیقه
2 سرعت رشته 0-15 متر/ دقیقه
3 منبع برق 380 ولت / 50 هرتز / 3PH
4 قدرت نصب شده حدود 220KW
5 راه برش متقاطع دو چاقو پرواز می کند
برش مکانیزم برش مسیر
6 راه کنترل کنترل AC، CNC و PLC
7 موتور راننده a. موتور Decoiling: AC 30KW b. موتور سطح بندی: AC 75KW

ج. موتور سرواوی قیچی های پرنده:

AC 90KW



ترکیب:

  ماده مقدار
1 ایستگاه بارگیری 1
2 ماشین بارگیری 1
3 پاک کننده 1
4 ماشین تراز دقیق (۱۹ رول) 1
5 دستگاه تغذیه سرو (از جمله دستگاه لایه بندی) 1
6 دستگاه برش پرنده با سرعت بالا 1
7 محموله ی سه مرحله ای 1
8 1sدستگاه خودرویی برای جمع آوری ورق 1
9 2واستاکر اتوماتیک 1
10 سیستم هیدرولیک 1
11 سیستم پنوماتیک 1
12 سیستم روان کننده 1
13 سیستم الکتریکی 1



شخصیت ها:

  1. خط برش به طول است برای ساخت طول خاصی از صفحات فولادی صاف با صاف کردن و برش به طول، متشکل از uncoiler، leveler، قیچی چرخش، stacker،و غیره با توابع کمکی بارگذاری کویل، اندازه گیری طول، پوشش فیلم، تحویل و خروجی ورق، و غیره.
  2. فرآیند کار است که uncoiling، 19 رول 6hi برابر کردن، اندازه گیری طول، قطعه برش پرواز روتاری، ورق های برش به اولین استایکر می روند تا تعداد استایکنگ به تعداد پیش تعیین شده می رسد،سپس به صورت دستی به استاکر دوم منتقل شود. در حالی که ورق ها در حال رفتن به استایکر دوم، خروجی ورق در اولین میز بلند کردن توسط جدول رول و سپس اولین استایکر بازگشت به حالت کار. این راه،برش یک کویل فولادی می تواند به طور مداوم ادامه یابد.
  3. فرآیند کار خودکار است، اتخاذ کنترل PLC servo و HMI.on صفحه لمسی، می تواند اندازه ورق تنظیم، تعداد پی سی، محاسبه وزن ورق، علاوه بر این، دارای توابع: تنظیم سرعت تغذیه،طول تغذیه، شماره تنظیم تغذیه، تبادل بین دستی و اتوماتیک، شروع اتوماتیک، توقف اتوماتیک، توقف، شمارنده صفر، دکمه fwd-rwd، برش بالا و پایین، آلارم نقص، و غیره
  4. رولر های کروم پوشانده شده، رولر های PU، بلوور و غیره در محافظت از سطح ورق از آسیب دیدن نقش دارند.
  5. به جز رشته زدن دستي، همه اش در اتوماتيك کار ميکنه
