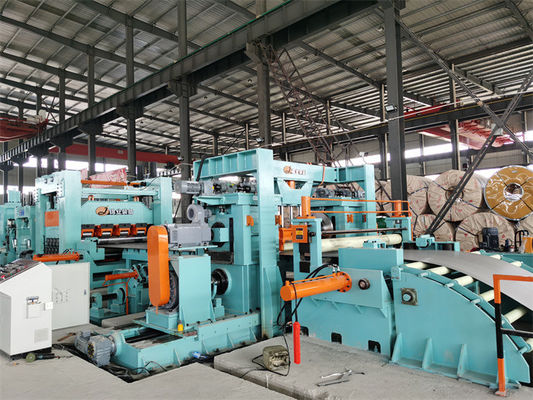

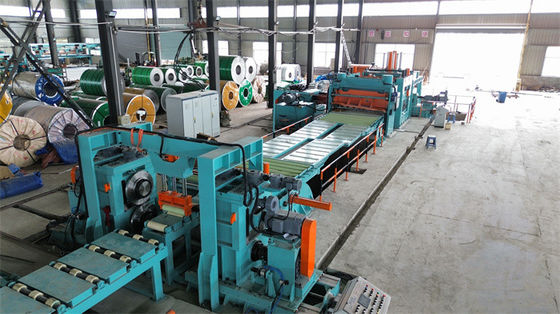

فولاد ضد زنگ با اندازه ضخیم بر روی طول خط 2-16 X 2000 Double Levelers با برش لبه
خط برش به طول از فولاد ضد زنگ با اندازه ضخیمدقت بالا کار سنگین برش به طول، هزینه آن بسیار بیشتر از بودجه خط برش به طول معمولی است. 2-16mm محدوده ضخامت نیاز به دو سطح، در کنار یکدیگر ایستاده، یک سطح برای 2-6mm،یکی دیگر برای ۴ تا ۱۶ میلی متر. علاوه بر این خط برش ورق فولاد ضد زنگ دارای عملکرد برش لبه، پوشش فیلم، charaters خودکار استایل، ما در خط برش ورق فولاد ضد زنگ ضخیم به طول،می تواند شما را راهنمایی کند تا خط اجرا در کارخانه مشتری ما را ببینید.
فولاد ضد زنگ، مانند سری SUS200، SUS300، SUS400، در مقایسه با فولاد کربن معمولیمقاومت ورق فولاد ضد زنگ مقاومت کششی ≤500Mpa
ترکیب و پارامترهای:
| نه، نه |
ترکیب |
پارامتر / پیکربندی |
| 1 |
صندلی کویل |
30T |
| 2 |
دستگاه باز کردن دو لوله |
Φ500-800 mm، بار 30T |
| 3 |
تغذیه ی پیچ و پنج رولر استیل |
Φ250 mm، 200KW |
| 4 |
آمپولیتر حفره ای |
۶۰۰۰ میلی متر |
| 5 |
راهنماي جانبي 1# |
هیدرولیک 1000-2000mm |
| 6 |
دستگاه برش لبه |
بدن جداگانه، کنترل فرکانس،
لبه 3-8mm
|
| 7 |
دستگاه پیچ و خم کردن زباله ها |
راهنمای زباله، چرخنده هیدرولیک |
| 8 |
راهنماي جانبي 2# |
هیدرولیک 1000-2000mm |
| 9 |
11 رولر نیولر |
دو سطح کننده 4Hi، 300KW، Φ210 mm،
132KW، Φ130 میلی متر
|
| 10 |
رمزگذاری کننده چرخش |
نماینده "امرون" |
| 11 |
برش هیدرولیکی |
کار سنگین، 55KW |
| 12 |
میز رول |
۴۰۰۰ میلی متر |
| 13 |
جدول استاکر و X |
نوع درب بمب، 6 متر × 2 |
| 14 |
سیستم هیدرولیک |
دریچه های رکسرت، پمپ یوکن |
| 15 |
سیستم کنترل الکتریکی |
درایو پارکر DC، PLC زیمنس و HMI |
SUS201 ، SUS304 ، SUS410صبر کنمشخصات فولادی برای مرجع
| سری SUS |
درجه ملی |
درجه ASTM |
TS ((Mpa) |
YS ((Mpa) |
200
Cr-Mn-Ni |
12Cr17Mn6Ni5N |
201 |
720 |
390 |
| |
12Cr18Mn9Ni5N |
202 |
680 |
356 |
300
Cr-Ni |
|
301 |
755 |
275 |
| |
0Cr18Ni9 |
304 |
680 |
320 |
| |
00Cr19Ni10 |
304L |
560 |
270 |
| |
0Cr25Ni20 |
310S |
655 |
310 |
| |
00Cr17Ni14Mo2 |
316L |
560 |
290 |
400
Cr |
1Cr13 |
410 |
|
|
| |
|
430 |
345 |
510 |
شخصیت ها:

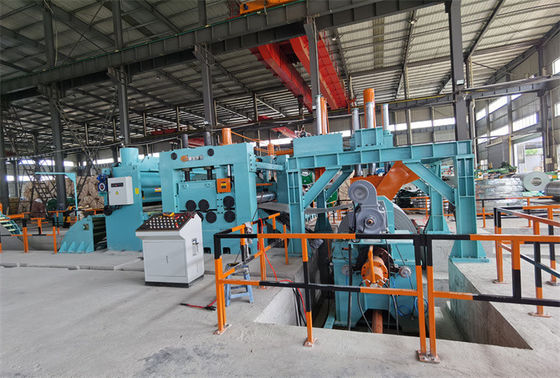

1. Uncoiler / Decoiler
لوله های سنگین فولادی با اندازه سنگین. لوله کش دارای دو لوله و پایه های کششی قوی است.
هر mandrel دارای سه مرحله است، باز و بسته شدن دو mandrel توسط سیلندر های هیدرولیک.
مکانیسم تنش عقب نصب شده در بالای پایه ی انکولر، برای اطمینان از ثبات انکول.
2. باز کننده سر کلاه بندي
قاب پورتال خیلی محکمه، با رولر پرش اسنبر، رولر صاف کننده روی بالای قاب.
فشار هیدرولیک رول snubber بر روی کویل فولادی و زاویه فشار آن قابل تنظیم است
رولر صاف کننده می تواند به جلو و عقب حرکت کند تا سر نوار را دنبال کند و آن را صاف کند.
صفحه شلاق نصب شده بر روی پیش سطح کننده، سر کویل را پشتیبانی می کند در حالی که سر کویل رول پرس را صاف می کند.
3. اولين 2+5 پيش تراز کننده
رولر بزرگ و قوی است،تخفیف استرس داخلی کویل فولادی، سطح رولر سخت شده و کرومی شده است
برای کاهش فشار خم شدن به حالت آرام.
4- برش لبه: قبل و بعد از منطقه برش یک حفره جمع آوری در دسترس، برش لبه دو بازوی باز و بسته بر اساس عرض ورق است.با رولر فشار برای نگه داشتن ورق اصلی نه پرتاب، بعدش دو تا ريبندر خرد کنار

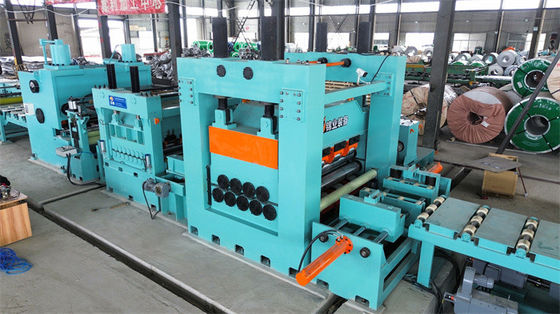

5. دستگاه ترازنده سنگین ((ترازنده های دوگانه)
تعداد سطح کننده های سنگین 13 عدد، 11 عدد یا 9 عدد خواهد بود، قطر رول ها 180mm -230mm -300mm خواهد بود،
فاصله و زاویه رول های بالا و رول های پایین را می توان تنظیم کرد.
هیچ توقف تراز، تراز کننده به طور مداوم کار بدون فشار صفحه فولاد در حالی که برش هم زمان، این برای محافظت از سطح صفحه فولاد بدون ترک اثر رول خوب است
هنگامی که برش قطع می شود، سطح کننده گیر می شود و تحت اندازه گیری کدگر متوقف می شود.
سطح بزرگ قبل از سطح کوچک قرار می گیرد، با توجه به ضخامت ورق برای انتخاب سطح مناسب برای خروجی بهترین سطح ورق.
6برش هیدرولیکی
تراش: قاب قوی، ایستگاه هیدرولیکی قوی برای تراش، نوع تراش پاندول، قطع قطع در طول اندازه گیری انکودر.
7. آوتوماتيك استايلر
هر ورق را روی بازوی رولر دریافت کنید، دو بازو را باز کنید تا ورق روی میز بلند شود.
میز رول، ورق های انباشته شده را به بیرون برای بسته بندی می فرستد.
8کنترل اتوماتیک، کل فرآیند تحت کنترل PLC در حالت اتوماتیک است.
