دستگاه خط برش کویل فولادی SS304 با دقت بالا 0.3-3 X 1600

ماشین برش خط خط کویل فولادی SS 304 با دقت بالا(0.3-3 × 1600)

خط برش قطب فولاد ضد زنگ با دقت بالا باید بسیار قوی و بسیار دقیق باشد.قدرت ورق فولاد ضد زنگ بیشتر استمقاومت کششی ≤550Mpa مقاومت کششی ≤780Mpa

ورق فولاد ضد زنگ استیل با کیفیت بالا است، سطح آن روشن و صاف است، باید در فرآیند برش به خوبی محافظت شود، تمام رول های انتقال با لاستیک PU پوشش داده می شوند.

پیکربندی:

ویژگی ها

1. بسیار قوی decoiler و کویل باز کردن پرس رول و peeler صفحه شاف، به نگه داشتن کویل فولاد ثابت در زمان نوار فولاد کشیده می شود، و ارسال سر نوار به دستگاه تغذیه چسب.

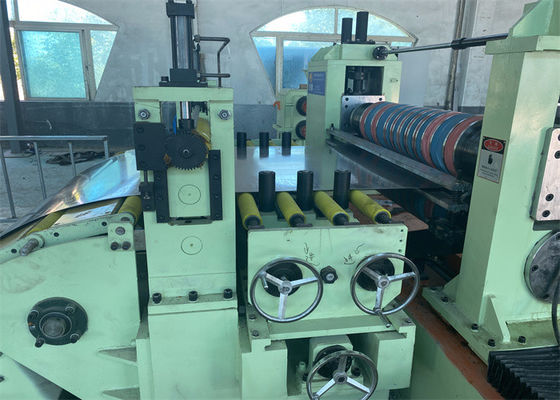

2.Slitter: پایه های برش ، شاخه ها ، چاقوها بزرگتر و قوی تر از برش معمولی هستند. قدرت موتور راننده حدود 50٪ بیشتر از مدل معمولی برش است.

3.همه رول های گیربکس از لاستیک PU پوشانده شده اند تا از خراش سطح ورق STS جلوگیری شود.

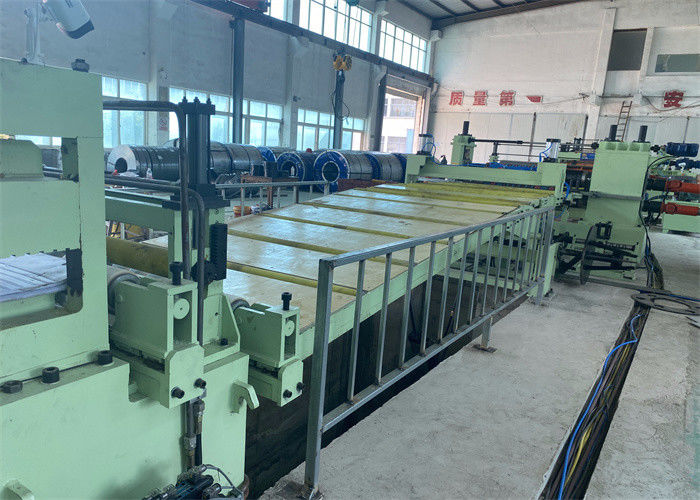

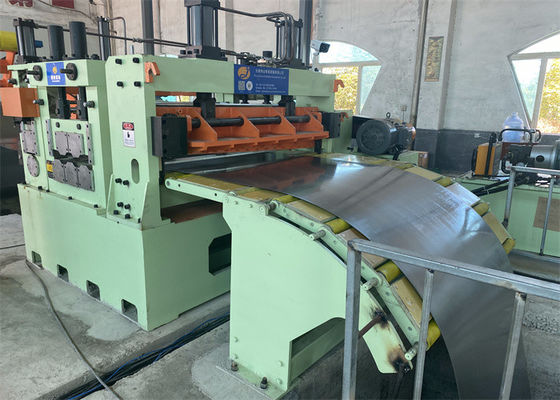

4. حلقه گودال آمپول بلندتر و به اندازه کافی عمیق است تا اطمینان حاصل شود که نوار فولادی جمع می شود.

5واحد تامین تنش دارای هم رول و هم پنبه است تا تنش ثابت تنظیم شده برای عقب نشینی را فراهم کند.

6. ریکولر دارای جدا کننده بازوی نوع پورتال فریم است، از بالا تا نوارهای جدا کننده فشار.

7سرعت برش معمولاً در حدود 80 متر در دقیقه محدود می شود.

8چاقو های برش دهنده از مواد خاص SKD11، H13K، SLD و غیره خواهند بود.

9سیستم های هیدرولیکی، مانند سیلندر های هیدرولیک، شیرها، باید قوی تر و با دوام تر باشند.

دقت برش:

• تحمل عرض شکاف: ۰٫۱۰ میلی متر؛ عرض شکاف < ۳۰۰ میلی متر، ضخامت < ۱٫۲ میلی متر، تحمل عرض شکاف ۰٫۰۵ میلی متر
• کمبر شکاف: 0.5mm / M برای نوار گسترده تر از 300mm، 1.0mm / M برای نوار < 300mm. نوار های لبه ای در محدوده 100mm از لبه کویل مادر در محدودیت نیستند.
• برر: ۰٫۰۵ میلی متر یا نه بیشتر از ۵٪ از نوار با ضخامت بیش از ۱ میلی متر که با سرعت ثابت در شرایط چاقوهای تیز و شکاف های مناسب چاقو برش داده می شود.
• عقب نشینی حیرت انگیز ± 0.5mm (در سرعت ثابت، تغییر سرعت نه خیلی سریع
• توریفرم بازپرداخت: ±2.0mm (در حداکثر قطر پیچ

فرآیند طرح بندی:

سرچرخه آماده سازی سرنشین، ماشین بارگیری سرچرخه، یک سرچرخه باز کننده با رولر مطبوعاتی، پوست کننده سر رفل، تغذیه کننده پیچ و 5 رولر پیش از سطح، برش، حلقه گودال 1، راهنمای جانبی، Slitter، رولر اسکریپحلقه گودال 2، کشنده و جدا کننده پیش، رول پست برش و بازتاب دهنده، بازتاب دهنده با جدا کننده بازو، ماشین تخلیه کویل، (دوران)

پارامترها:
