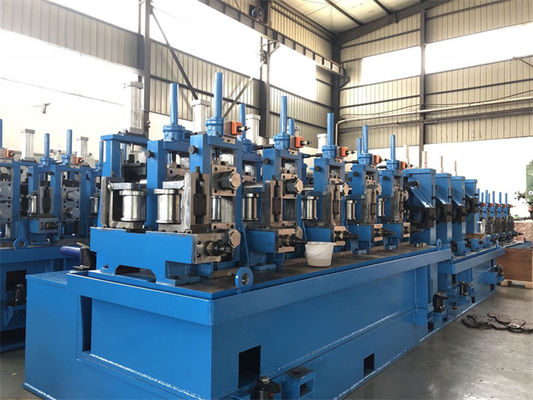

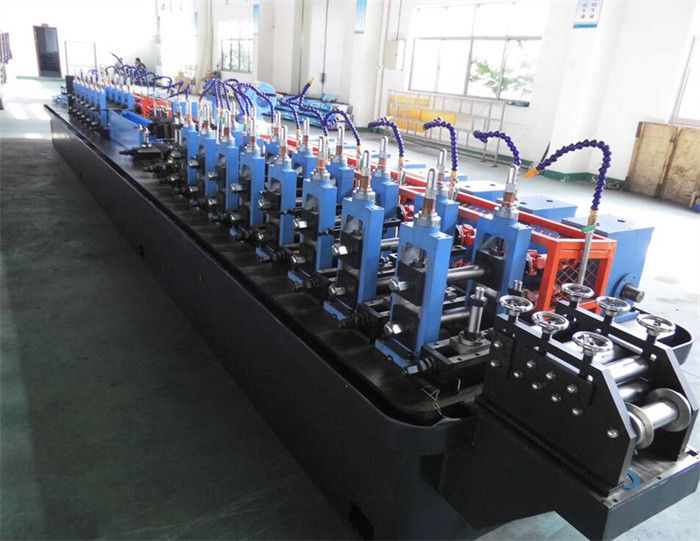

دستگاه ساخت لوله فولادی ERW جوش فرکانس بالا با درز مستقیم

دستگاه ساخت لوله فولادی ERW با درز مستقیم جوش فرکانس بالا

لوله های جوش داده شده ERW را می توان در مونتاژ سازه، انتقال مایعات، مبلمان، زمینه های ساخت و ساز استفاده کرد.شکل دهی و اصلاح اندازه لوله، واحد اصلی خط آسیاب لوله است، با درزهای لوله خالی جوشکاری فرکانس بالا بین شکل دهی و اندازه.
خط تولید لوله های جوش داده شده ما می تواند سریع و روان تا 150 متر در دقیقه برای ساخت لوله های کمتر 2 اینچی (50 میلی متر) و بیش از 100 متر در دقیقه برای لوله های 2-4 اینچ (50-100 میلی متر) کار کند.
در همین حال، قطر لوله ERW بسیار زیاد است، مانند لوله های گرد 500 میلی متر (مربع 400x400)، این نیاز به شکل دهی لوله و طراحی اندازه برای صرفه جویی در غلتک ها دارد، در غیر این صورت، هزینه ابزار نورد بسیار بالا خواهد بود.غلتک های تنظیم مکانیکی اتوماتیک برای تغییر اندازه لوله بسیار مهم هستند، زیرا راه دستی بسیار دشوار می شود.

هنگامی که مشتریان عمدتاً یا فقط به لوله های جوش داده شده مربع یا مستطیل نیاز دارند، ما فناوری شکل دهی "مستقیم به مربع" را اتخاذ می کنیم، یک مجموعه از غلتک های ترکیبی می تواند تمام لوله های مربع و مستطیل را راحت، کارآمد و مقرون به صرفه کند.
سایر تجهیزات خط تولید لوله علاوه بر واحدهای شکل دهی و سایزبندی عبارتند از: کویل، جوشکار برشی و لب به لب، آکومولاتور، جوشکار فرکانس بالا، اره پرنده، رول میز و اتو پکر.

فرآیند ساخت لوله پیوسته: باز کردن، برش و جوشکاری مشترک، انباشته شدن، (شکل دهی لوله خالی، راهنمای درز، جوش القایی با فرکانس بالا، فشار دادن درز، خراش دادن سوراخ های بیرونی، پرداخت، خنک کننده، اندازه گیری و صاف کردن سر ترک)، برش پرنده، رول بسته بندی میز

شرح تجهیزات حیاتی در خط آسیاب لوله ERW:
1. Uncoiler: انبساط دستی یا پنوماتیکی 180 درجه سنبه دوتایی برای سیم پیچ 2T
سنبه دوبل انبساط هیدرولیک 180 درجه برای سیم پیچ 3.5T
انبساط هیدرولیک یک سنبه برای 4-8T
سنبه های دوگانه هیدرولیک در مقابل یکدیگر برای 10-30T
2. حلقه انباشته: باتری قفس برای نوار فولادی ≤3x150mm
آکومولاتور مارپیچی افقی برای تمام موارد انباشته شدن نوار است
3. دستگاه شکل دهی و اندازه گیری لوله:

4. Fly cutting Saw: در کاربردهای کلی، اره پرنده سبک برش اصطکاکی داغ کافی است، سال های اخیر اره برش سرد روز به روز بیشتر و بیشتر محبوب شده است زیرا انتهای لوله های برش صاف و بدون فرز هستند.هر دو اره پرنده تکنولوژی بالغی هستند.
5. تخلیه میز رول و بسته بندی اتوماتیک
مشتریان می توانند انتخاب کنند: یا هر لوله روی میز رول اجرا می شود و سپس در قاب جمع آوری لوله می افتد، یا لوله ها اجرا می شوند و به میز بسته بندی می روند که در آن لوله ها به طور خودکار در بسته های شش گوش بسته بندی می شوند.

پیکربندی سیستم الکتریکی آسیاب لوله

• 1. شکل دهی و اندازه گیری لوله توسط موتور DC که توسط راننده پارکر DC کنترل می شود
• 2. تجهیزات جوشکاری فرکانس بالا در Baoding ساخته شده است
• 3. سیستم کنترل اره پرنده Contor است
• 4.One اپراتور کنسول برای uncoiler و accumulator
