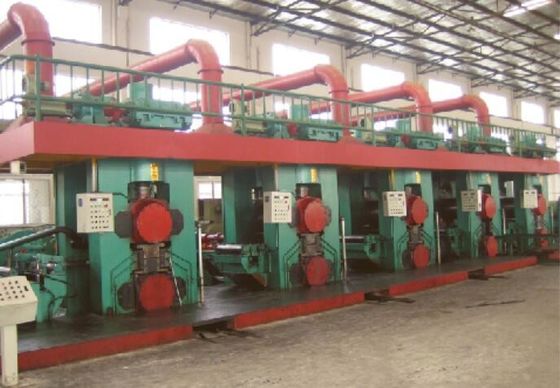

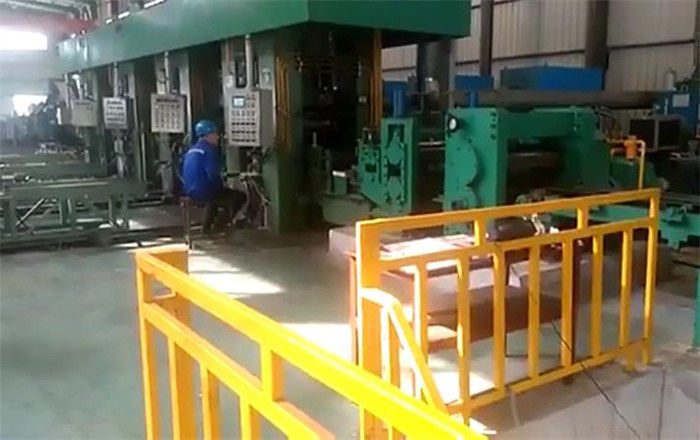

خط آسیاب نورد سرد پشت سر هم AGC AFC APC با CPC Uncoiling

خط آسیاب نورد سرد پشت سر هم AGC / AFC / APC با باز کردن CPC

ترکیب بندی:

1. Uncoiler One Set انبساط هیدرولیک
2. دستگاه پینچ دو رول، دستگاه صاف کننده پنج رول یک ست
3. دستگاه جوش و برش One Set
4. یک مجموعه حلقه مارپیچی از نوع طبقه
5. پلت فرم پردازش ورودی One Set
6. آسیاب اصلی: Six Sets 4Hi Cold Mill
7. ضخامت سنج شش ست
8. تنش سنج پنج مجموعه
9. خروج از پلت فرم پردازش One Set
10. کشنده انبساط هیدرولیک: یک مجموعه
11. جعبه عامل محلی: شش مجموعه
12. کنسول عامل مرکزی One Set
13. ایستگاه هیدرولیک: سه مجموعه
14. ایستگاه نفت نازک دو مجموعه
15. سیستم خنک کننده Emuslfied One Set

جریان:

کالسکه بارگیری هیدرولیک ← کالسکه انبساط هیدرولیک ← دستگاه صاف کننده پنج رول ← سکوی جوش و برش ← سکوی پردازش ورودی ← آسیاب اصلی (6 مجموعه 750 4Hi آسیاب سرد) → پلت فرم پردازش خروجی → گیربکس انبساط هیدرولیک → واگن تخلیه هیدرولیک

مولفه های:

کنترل AGC:

سیستم کنترل ضخامت خودکار از ضخامت سنج، کابینه کنترل الکتریکی، محرک برای اصلاح انحراف ضخامت تشکیل شده است.ضخامت سنج به طور مداوم ضخامت نوار، صفحه نمایش یک طرف را اندازه گیری می کند و انحراف ضخامت را ثبت می کند، سیگنال انحراف ضخامت طرف دیگر را به کنترل الکتریکی می دهد.کابینه کنترل با سیگنال اختلاف ضخامت برخورد می کند، به محرک فرمان می دهد تا ضخامت را اصلاح کند، محرک فشار پایین آسیاب را برای تغییر شکاف غلتکی توسط موتور یا سیلندرهای هیدرولیک تنظیم می کند، یا تنش پس زدگی را با تغییر جریان آرمیچر کویلر تنظیم می کند، بنابراین ضخامت نوار اصلاح می شود.معادله فنر و منحنی کشیدگی الاستیک برای تحقق کنترل ضخامت.

حالت های کنترل AGC:

1. کنترل هر شکاف جانبی: برای کنترل شکاف هر غلتک جانبی، برای ساخت غلتک و راه اندازی هر سیلندر هیدرولیک AGC
2. کنترل نیروی نورد هر طرف: برای کنترل هر نیروی نورد جانبی برای علامت گذاری غلتک.
3. کنترل میانگین شکاف: برای کنترل میانگین شکاف برای نورد مدل موقعیت.
4. کنترل شیب: برای کنترل شیب شکاف دو طرف، برای تنظیم صافی و انحراف ورق.
5. کنترل کل نیروی نورد: برای کنترل کل نیروی غلتشی در مدل نیروی غلتشی.
6. در حالت کنترل شکاف موثر، کنترل گر شیب شکاف فعال می شود تا شکاف دو طرف یکسان باشد، در حالت کنترل نیروی غلتشی موثر، کنترل کننده تفاوت نیروی غلتشی برای اطمینان از نیروی غلتشی دو طرف یکسان فعال می شود.کنترل میانگین شکاف حالت کنترل پیش‌فرض است تا با تنظیم مقدار فعلی و زیر سطح شیبدار، سوئیچ بدون ضربه بین مدل‌های مختلف مشخص شود.
