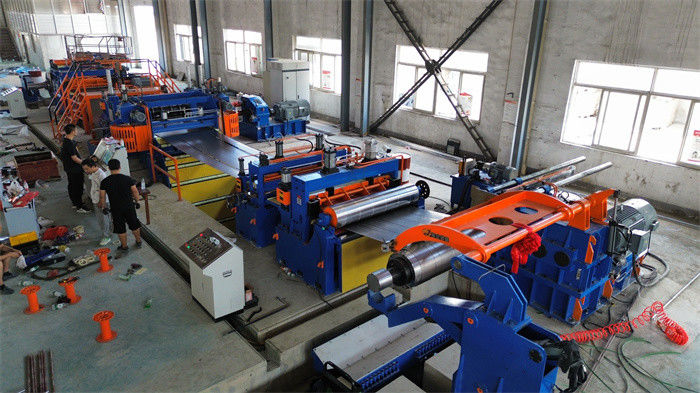

150mpm خط قطع فلز فلز اتوماتیک

150mpm خط قطع فلز فلز اتوماتیک
Basic Properties
country of origin
ووکسی، چین
Brand Name
Jinye
PRODUCT MODEL
150 mppm (0.3-3) x 1600
Trading Properties
MOQ
1SET
Packing
4×40HC
period for dispatch
120-180 روز
payment method
L/C، T/T
Supply Capacity
10 ست در سال

Product Details

برجسته کردن:

خط برش فلزی اتوماتیک

,

خط برش فلزی 150mpm

Prodcut Name: خط برش فلز ورق کویل اتوماتیک
Sheet Coil Material: HRC، CRC، GI، Q235
Sheet Coil Width: 500-1600 میلی متر
Sheet Coil Thickness: 0.3-3 میلی متر
Slitting Speed: 150mpm
Coil I.D: 508 میلی متر، 610 میلی متر
Coil O.D: 1800 میلی متر
Coil Weight: 20 تن
Number Of Slitting: 3 میلی متر 12 شکاف
Slitting Precision: +-0.10 میلی متر
Applicable Industries: انرژی و معادن، استفاده خانگی، هتل ها، خرده فروشی، مزارع، ساخت و ساز، مغازه های پوشاک، رستوران، مغازه
Key Selling Points: دقت بالا، بهره وری بالا، هزینه کم و سرعت بالا
After Sales Service: پشتیبانی آنلاین، نصب میدانی
After Warranty Service: پشتیبانی فنی ویدئویی، پشتیبانی آنلاین، تعمیر و نگهداری میدانی
Line Dimensions: 28 متر طول 8 متر عرض
Total Power: 370 کیلووات
Product Brief
150mpm ماشین قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه دستگاه برش ورق فولاد ضد زنگ با دقت بالا دارای ساختار قوی و تولید بسیار دقیق است ، خط برش بسیار صاف است. لباس فولاد کربن معمولی مقاومت کشش ≤270Mpa مقاومت کشش ≤465Mpa تا ...
Product Description

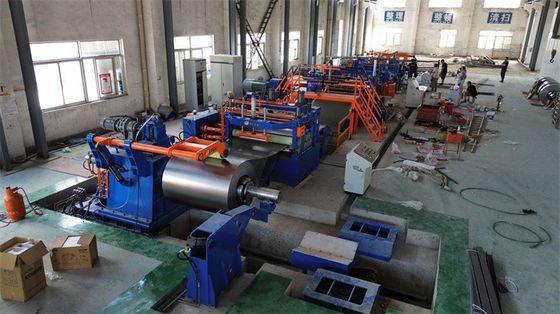

150mpm ماشین قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه



دستگاه برش ورق فولاد ضد زنگ با دقت بالا دارای ساختار قوی و تولید بسیار دقیق است ، خط برش بسیار صاف است.



لباس فولاد کربن معمولی مقاومت کشش ≤270Mpa مقاومت کشش ≤465Mpa تا عملکرد فولاد ساختاری خوب تا 350Mpa، کشش 600Mpa.

.

حالت های مختلفی از طومار های فولادی را می توان با این خط برش داد: گرم رول، سرد رول، گالوانیزه شده، از قبل رنگ آمیزی در انواع فولادی مختلف.



ترکیب و ویژگی ها

1. بسیار قوی decoiler و کویل باز کردن پرس رول و peeler صفحه شاور، به نگه داشتن کویل فولاد به طور ثابت در زمان نوار فولاد کشیده می شود، و ارسال سر نوار به دستگاه تغذیه چسب.

2.سليتر: استانداردهاي سليتر، شاخه ها، چاقو ها بزرگ و قوي هستند.

3.تمام رول های گیربکس از لاستیک PU پوشانده شده اند

4. حلقه گودال آمپول بلندتر و به اندازه کافی عمیق است تا اطمینان حاصل شود که نوار فولادی جمع می شود.

5واحد تامین تنش خود را از نوع صفحه پشم احساس برای فراهم کردن تنش ثابت تنظیم شده برای عقب نشینی.

6. ریکولر دارای جدا کننده بازوی نوع پورتال فریم است، از بالا تا نوارهای جدا کننده فشار.

7سرعت برش به 150 متري در دقيقه افزايش مي يابد

8چاقو هاي برش کننده از مواد SKD11، H13K و غیره خواهند بود.

9سیستم هیدرولیک، مانند سیلندر های هیدرولیک، شیرها، قوی و با دوام.



دقت برش:

  • تحمل عرض شکاف: ۰٫۱۰ میلی متر؛ عرض شکاف < ۳۰۰ میلی متر، ضخامت < ۱٫۲ میلی متر، تحمل عرض شکاف ۰٫۰۵ میلی متر
  • کمبر شکاف: 0.5mm / M برای نوار گسترده تر از 300mm، 1.0mm / M برای نوار < 300mm. نوار های لبه ای در محدوده 100mm از لبه کویل مادر در محدودیت نیستند.
  • برر: ۰٫۰۵ میلی متر یا نه بیشتر از ۵٪ از نوار با ضخامت بیش از ۱ میلی متر که با سرعت ثابت در شرایط چاقوهای تیز و شکاف های مناسب چاقو برش داده می شود.
  • عقب نشینی حیرت انگیز ± 0.5mm (در سرعت ثابت، تغییر سرعت نه خیلی سریع
  • توریفرم بازپرداخت: ±2.0mm (در حداکثر قطر پیچ

فرآیند طرح بندی:

سرچرخه آماده سازی سرنشین، ماشین بارگیری سرچرخه، یک سرچرخه باز کننده با رولر مطبوعاتی، پوست کننده سر رفل، تغذیه کننده پیچ و 5 رولر پیش از سطح، برش، حلقه گودال 1، راهنمای جانبی، Slitter، رولر اسکریپحلقه گودال 2، کشنده و جدا کننده پیش، رول پست برش و بازتاب دهنده، بازتاب دهنده با جدا کننده بازو، ماشین تخلیه کویل، (دوران)



پارامترها:

خط برش 0.3 -3 X 1600 150mpm پارامترها
طناب های فولادی ID508mm، 610mm، OD1800mm، وزن کویل 20T
طناب های نوزاد ID508mm، OD1800mm، وزن کویل 20T حداکثر
پهنای کویل مادر 500 تا 1600 میلی متر
پهنای کویل نوزاد 30 میلی متر تا 600 میلی متر
تعداد برش یک میلی متر × 30 سوراخ؛ 3 میلی متر × 15 سوراخ
موتورهای اصلی سليتر 132 کيلووايت + ريكولير 160 کيلووايت
چاقو پاره کننده ID220 x OD340 x 20mm SKD11 HRC58-61
لوله بازپردازی لوله بدون بخیه
اختیاری قطعات برش سریع، تخلیه تورنیست
سرعت برش 0-120-150mpm قابل تنظیم
پیکربندی سيمنز PLC، پارکر درايو، ولتوري
دقت برش عرض شکاف ±0.1mm؛ کمبر ±0.1mm/m؛ bur 5% از ضخامت؛ recoil hump<0.5mm
