آلومینیوم کویل Al ورق طولی برش خط ماشین 0.15 -1.5 x 1600

آلومینیوم کویل Al ورق طولی برش خط ماشین 0.15 -1.5 x 1600


ماشین برش طولی ورق آلومینیوم به طور خاص برای فرآیند های جدا کردن، برش طولی و پیچ و خم ورق آلومینیوم طراحی شده است.به خصوص برش کویل های آلومینیومی حالت O (Al2Q3)مواد آلومینیومی سبک، نازک و نرم است، با الزامات بسیار بالا برای دقت برش و دقت کویل. این یک ماشین برش با دقت بالا است،نشان دهنده سطح دقت ساخت تجهیزات

کل خط برش شامل یک پلت فرم ذخیره سازی، یک uncoiler متحرک، یک حفره ذخیره سازی جلو، یک راهنمای جانبی متحرک، یک دستگاه برش دیسک (فروشگاه های دوگانه در دسترس) ، یک دستگاه پیچیدن لبه آفلاین،نه. 2 ذخیره سازی حلقه، جداسازی پیش، یک ایستگاه تنش (طاقه + دو نوع رول) ، یک ماشین تراش عقب، یک رولر بازتاب دهنده اندازه گیری، یک دستگاه جداسازی مطبوعات، یک recoiler و یک ماشین تخلیه.در میان آنها، سطح طراحی ساختاری و پیکربندی هر قطعه باید به سطح دقت بالا برسد تا به الزامات برش و پیچاندن دقیق با سرعت بالا برسد

مشخصات تجهیزات:

1این خط برش به طور کامل حفاظت از سطح ورق فلز را در نظر می گیرد: بلوک فان شکل طبل uncoiler، همپوشانی دنده دار را اتخاذ می کند.رولر فشار و رولر انتقال هر دو رولر لاستیکی پیچیده هستند.، و رکوئلر بدون پیچ و تاب است.

2پل عبور حلقه ورودی یک نوع بلند کردن است که شامل یک دستگاه تغذیه شکل قوس است و تشخیص فوق صوتی ذخیره سازی مواد کافی و انعطاف پذیر را به دست می آورد.

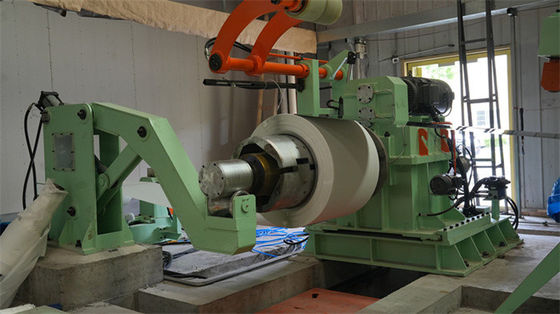

3. گسترش هیدرولیکی و انقباض لوله باز کردن، مرکز خودکار، ترمز پنوماتیک و تغذیه فعال به ذخیره حلقه

4. ایستگاه راهنمای جانبی تلفن همراه شامل ماشین های دریافت مواد، کلیمپ و برش است که نه تنها می تواند سر uncoiling را برای دستیابی به تغذیه مواد به برش دیسک متصل کند،اما همچنین با تغذیه فعال به چاه ذخیره سازی ملاقات می کند.

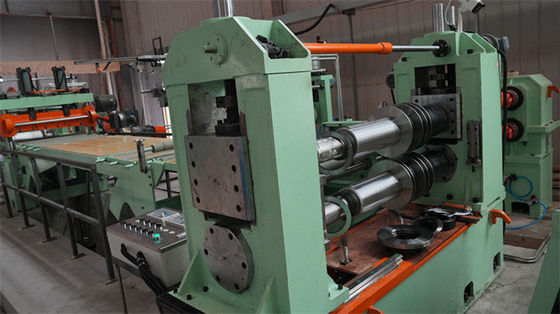

5برش طولی: تیغه های دیسک، برش موازی از شاخه های بالایی و پایین تیغه، فشار servo از شاخه بالایی تیغه با بلند کننده پیچ توپ، فرمانده الکترونیکی کنترل دقت بلند کردن,دستگاه ضد حرکت محوری و حذف فاصله بلند کردن که دقت را تضمین می کند، با حرکت محوری میله تیغه در عرض 0.005mm.

6. دستگاه پیچ و خم کردن زباله های لبه: زباله های لبه به طور آزاد به چاه می افتد و از چاه بیرون کشیده می شود تا به رول ها جمع شود.وجود دارد یک صفحه فشار احساس شده در جدول راهنمای انتقال برای جلوگیری از دم از سقوط به حلقه.

7. دستگاه جداسازی نوارها: موقعیت نوارها را بر اساس اندازه نوارها جدا کنید و اطمینان حاصل کنید که نوارها به طور مرتب از طریق سه بار جداسازی جدا می شوند.

8جدول تنش، علاوه بر تنش صفحه، مجهز به تنش رول دوگانه، تنش کنترل سرو، تنش پایدار و تنظیم پذیر با دقت بالا.

9رول انحراف اندازه گیری سرعت: قطر رول نسبتا بزرگ است و برای تطبیق با زاویه پیچ و تنظیم سرعت، از نوارهای اندازه گیری سرعت و چرخش برخوردار است.

10- مکانیسم جداسازی فشار: ستون راهنمای هیدرولیک به طور مستقیم فشار می دهد و فشار یکنواخت به طور منفعلانه افزایش می یابد و جداسازی صاف و قابل اعتماد نوارها را تضمین می کند.

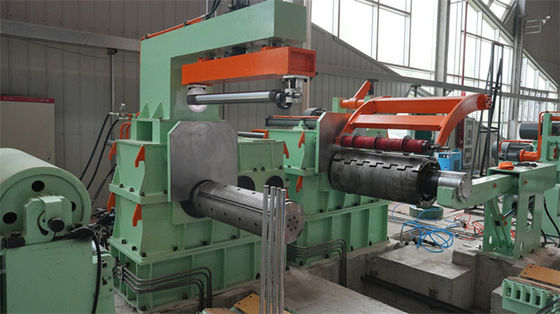

11. بازتاب بدون درز: درام بدون درز دو فک ، بلوک گسترش داخلی یک آستین یکپارچه است ، با سفتی خوب و دقت بالا؛ کنترل تنش ثابت فرکانس متغیر.

ترکیب و پارامترهای:
