خط برش سیم پیچ ورق آلومینیومی برش برشی متحرک تا خط سیم پیچ

ورق آلومینیوم پرواز حرکت تراش برش به طول خط ماشین

ورق های آلومینیومی در طناب (توسط 0.15-6.0mm، ورق های آلومینیومی بیش از 10mm و بیش از 25mm در قطعات) نرم تر در بدن و صاف در سطح است، می تواند آلومینیوم خالص یا آلیاژ آلومینیوم باشد.اغلب 1xxx، 3xxx، 5xxx، ورق های آلومینیوم سری 7xxx. خواص مختلف ورق آلومینیوم بسیار متفاوت است، به طور کلی قدرت بازده ≥65Mpa، مقاومت کششی 170-305Mpa ورق های کویل می توانند کاملا نرم ((O حالت) ،نیمه سخت ((H24)، تمام سخت ((H18).

مشخصات ورق کویل آلومینیوم

خواص ورق آلومینیوم:

شخصیت ها:

ورق کویل آلومینیوم برش به طول خط باید پرواز نوع برش، یا قیچی چرخش یا قیچی حرکت، برش بر روی ورق در حال رفتن به جلو تاثیر نمی گذارد

1. ورق آلومینیوم بدون علامت رول بدون توقف و بدون توقف
2. دست نگهدارنده ي خرده گيري به سطح ورق آسيب مي رساند، برش پرواز نيازي به توقف ندارد.
3. سیستم انباشته شدن ورق را قطعه به قطعه بدون آسیب رساندن به آن دریافت می کند، انباشته کننده می تواند یک یا دو مجموعه به عنوان سرعت خط باشد.
4. دستگاه تراز 6 هائی مناسب برای تراز ورق های آلومینیوم نرم با دقت بالا
5. دستگاه باز کردن اتوماتیک کنتیلیور کارآمد و دقیق است و برای کویل های آلومینیومی مناسب است.

ترکیب

• 1.تخزين کویل صندلي، نگه داشتن یک یا دو کویل آلومينيوم
• 2ماشين بارگيري کويل. يک کويل از سرنشين برداريد و يک کويل رو به کويل باز کنيد
• 3. یک لوله باز کننده: لوله گسترش هیدرولیک برای استاندارد Ф508mm، تنظیم مرکزی هیدرولیک، با کاغذ پاک کننده.
• 4.کرولا سر snubber رولر، صفحه پاک کننده peeler: برای باز کردن سر کویل از uncoiler و ارسال به فیدر پیچ
• 5.2+17 رولر نایلر: 6Hi، 2 لایه رولر کار، 2 لایه رولر های وسط و 2 لایه رولر های پشتیبان، تنش عقب بین رولر و uncoiler مفید است.
• 6.گودال اکومولاتور یا جدول رول انتقال: گودال تراکم ورق در گودال برای اطمینان از سطح کار مداوم، جدول رول انتقال نیز در برش پرواز همگام کار می کند.
• 7. جفت از رول های دوگانه، با اندازه گیری طول سرو (و لامینر فیلم): اندازه گیری طول سرو ((جفت از رول های چسب و یا 2+5+2 رول ساختاری که توسط موتور سرو و کنترل کننده هدایت می شود)با رول های چسبنده پوشانده شده با PU برای لایه بندی فیلم
• 8- تراش پرواز، با راهنمای میله پیچ: فرکانس برش نسبت به طول ورق، برش هیدرولیکی از پایین به بالا.
• 9.حملکن کمربند: انتقال ورق های آماده به استاکر
• 10. استیکر: دریافت ورق قطعه به قطعه و انباشته شدن بر روی میز بلند، انباشته شدن بار 5T
• 11ورق ماشین، میز رول خروجی: ورق ها را تحویل دهید، سپس بسته بندی کنید. می تواند دو ماشین باشد، یکی کار می کند و دیگری در انتظار است.
• 12سیستم هیدرولیکی: پمپ 11KW فشار 12Mpa را فراهم می کند.
• 13سیستم کنترل الکتریکی: یک کابینت الکتریکی و دو پانل کاربری ((یک کنسول برای اندازه گیری سرو، PLC، HMI و انباشت، یکی برای باز کردن و سطح بندی) با عملکردهای کامل و ایمن)

پارامترها:

فرآیند طرح بندی:

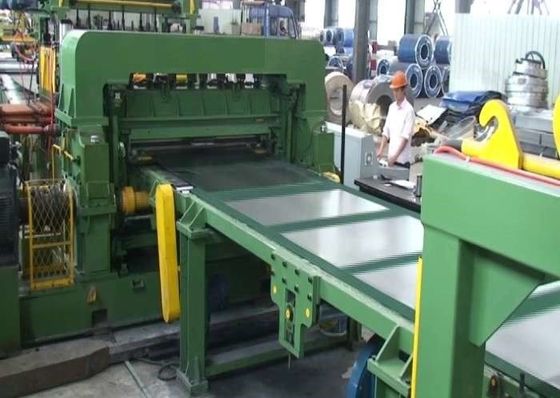

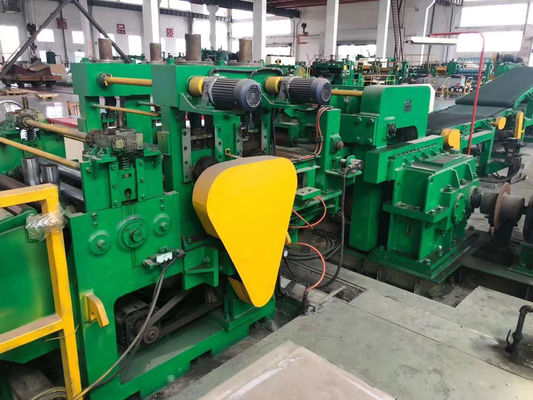

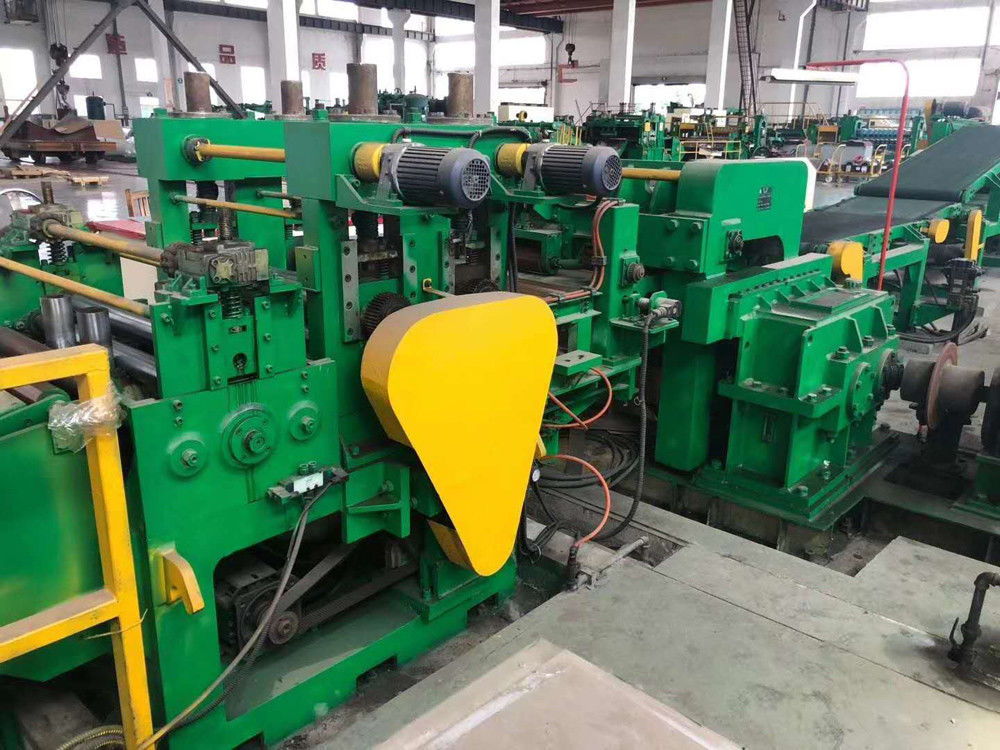

عکس ها:
