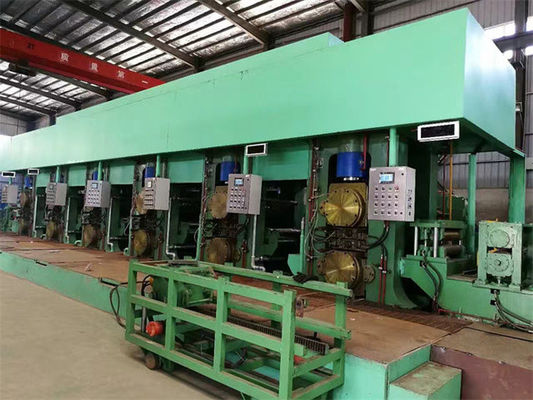

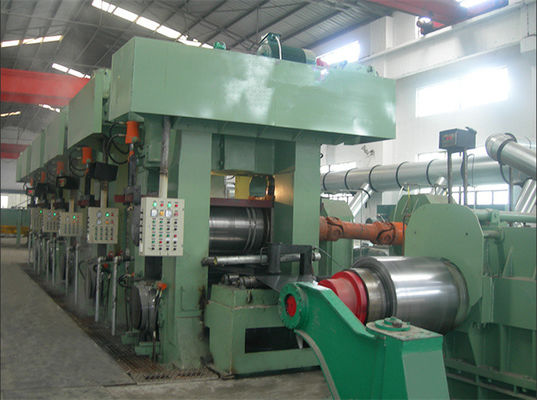

High Speed ​​4Hi 6Hi Six Stands Tandem Cold Mill Line 750

High Speed ​​4Hi 6Hi Six Stands Tandem Cold Mill Line 750

ترکیب بندی

1. کویل انبساط هیدرولیک
2. برش هیدرولیک، میز جوش
3. آکومولاتور مارپیچی افقی
4. جدول پردازش ورودی (شامل رول تنش)

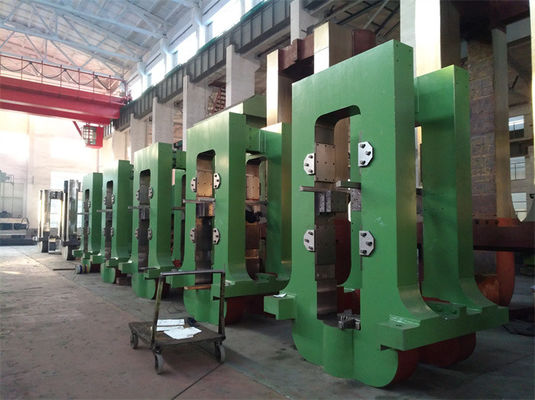

5. آسیاب 4hi 6hi، 1#-2#-3#-4#-5#-6#
6. دستگاه تعویض غلتک پشتیبان هیدرولیک (6 مجموعه)
7. دستگاه تعویض غلتک کار (2 مجموعه)
8. میز پردازش خروجی (برشی هیدرولیک)
9. ماشین تخلیه سیم پیچ
10. سیستم هیدرولیک فشار معمولی
11. سیستم هیدرولیک AGC 1Set
12. سیستم روانکاری نفت و گاز 1 مجموعه
13. ایستگاه روغن کاری نازک 1Set
14. ایستگاه روغن کاری فرآیند (مشتری آماده می کند)
15. سیستم کنترل الکتریکی 1 مجموعه
16. سیستم ضخامت سنج، 2 مجموعه

جریان:

Uncoiler → برش ، میز جوش → ذخیره کننده مارپیچ افقی → میز پردازش ورودی (شامل رول کششی) → 1 # آسیاب 4hi → 2 # آسیاب → 3 # آسیاب → 4 # آسیاب → 5 # آسیاب → # آسیاب→جدول پردازش خروجی (شامل برش) → کویل → ماشین تخلیه کویل

مولفه های:

سیستم هیدرولیک AGC:

• شیر سروو الکتروهیدرولیک: موسسه 609، مخزن و لوله روغن استنلس استیل.
• شامل پمپ، مخزن، کولر، فیلتر، ذخیره کننده انرژی، بخاری، گروه سوپاپ، سنسور جابجایی، سنسور فشار، نرم افزار AGC و کابینت کامپیوتر و غیره.
• فشار سیستم: 31.5 مگا پاسکال
• فشار کاری≤18-21MPa بدون پله قابل تنظیم
• حداکثر سرعت پایین فشار دادن
• روغن هیدرولیک ضد سایش 46#
• تمیزی روغن در سیستم: NAS7
• دمای oi: 45±10℃
• تمیزی فیلتر روغن در خطوط لوله: 10 میلی متر
• تمیزی فیلتر روغن قبل از شیر سروو: 3um
• تمیزی فیلتر روغن برگشتی: 10μm
• مصرف آب خنک کننده: 11 متر مکعب در ساعت
• فشار آب خنک کننده در گردش: 0.4 مگاپاسکال
• بخاری برقی: 3×2 کیلو وات

سیستم کنترل الکتریکی:

• سیستم تنظیم سرعت آهنربای ضعیف 2 پل زیمنس 6RA80 4 ربع، کنترل پاسخ برنامه نویسی PLC زیمنس.
• کابل نوری یا کابل پروفیباس، ماژول ها را برای برقراری ارتباط، با اتصال کشش به یکدیگر متصل می کند.
• کشش سیم پیچ ثابت با افزایش قطر سیم پیچ و ردیابی کشش.
• یک صفحه اصلی، دو پانل اپراتور، پانل کنسول در آسیاب 1#، با نمایش جریان، سرعت، تنش.
• سیستم کنترل شامل کنترل کننده قابل برنامه ریزی، صفحه نمایش لمسی، پمپ، محرک، بازرسی سیگنال و غیره برای نشان دادن پارامترهای دستگاه، وضعیت در حال اجرا و تجزیه و تحلیل خطا، همراه با فشار، سنسورهای موقعیت در حلقه کنترل است.
• خطا بیرون می آید، روشنایی و صدای زنگ هشدار برای یادآوری و 5 دقیقه بعد سیگنال غیر طبیعی نشان داده می شود
