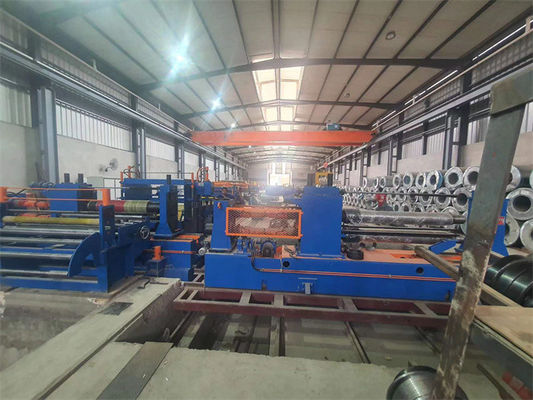

خط برش فلزی سیم پیچ به سیم پیچ CR سرهای برش دوتایی ورق فولادی کربنی

خط ریکولینگ قطعات فولادی برای ورق فولادی کربن CR (سرهای قطعات دوگانه)

سیم پیچ های فولاد کربن HR گرم نوردی از لایه های فولادی ضخیم تر ساخته شده از کارخانه نوردی گرم هستند. سیم پیچ فولادی سرد نوردی از لایه های نازک ساخته شده از نوردی سرد است، محدوده ضخامت معمولا کمتر از 2 میلی متر است.حداقل در حدود 0.2mm ، فرآیند برش با دقت بالا و سرعت بالا و بنابراین مولد است. ورق های GI و رنگی معمولاً پایه ورق فولادی CR هستند و بر روی همان ماشین برش برش می شوند.

ما گزینه های مختلف از پیکربندی را برای مشتریان برای انتخاب، مشتری می گوید برنامه تولید خود را

• ابعاد پیچ مادر ورودی
• مشخصات اسپری های نوزاد
• تولید سالانه
• دقت شکاف

سپس سرعت برش، دقت برش و اتوماسیون را محاسبه می کنیم. هر خط برش سفارشی است، بنابراین مناسب ترین برای مشتری است.

.

ترکیب و پارامترهای:

1) سرنشین آماده سازی کویل، بار 20T

2) واحد Mandrel uncoiler (508mm mandrel، با رول 7.5KW فشار)

3) دستگاه صاف کردن و پاک کردن سر کویل (هیدرولیک)

4) رول های دو قلمه ای و 5 رولر تراز کننده و برش سر کویل (30KW AC، رول های 160mm)

5) آمپولیتور حفره 1 (طول 3 متر، عمق 3 متر، عرض 2.0 متر)

6) راهنمای جانبی قبل از برش (300-1600mm محدوده تنظیم شده)

7)Slitter ((دوباره سر تغییر سریع اختیاری است) ، 220mm arbor، 110KW DC

8) رولر خردکن لبه ((در زیر جدول انتقال واقع شده است) 4KW فرکانس متغیر

9) آمپولیتور 2 (طول 3 متر، عمق 5 متر، عرض 1.6 متر)

10) قبل از جدا کننده و کشش دهنده، رول Deflector (شدید شدن احساس پشم)

11)رولر با دستگیره مطبوعات جدا کننده 508mm mandrel بدون درز

12) ماشین تخلیه کویل، بار 20T

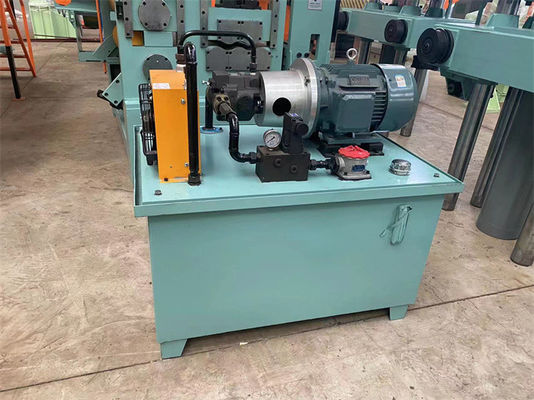

13) سیستم هیدرولیک، سیستم پنوماتیک (7.5KW پمپ پیستون متغیر)

14)سیستم کنترل الکتریکی

فرآیند طرح بندی:

سرچرخه آماده سازی سرنشین، ماشین بارگیری سرچرخه، یک سرچرخه باز کننده با رولر مطبوعاتی، پوست کننده سر رفل، تغذیه کننده پیچ و 5 رولر پیش از سطح، برش، حلقه گودال 1، راهنمای جانبی، Slitter، رولر اسکریپحلقه گودال 2، کشنده و جدا کننده پیش، رول پست برش و بازتاب دهنده، بازتاب دهنده با جدا کننده بازو، ماشین تخلیه کویل، (دوران)

پارامترها:

پیکربندی:
