دستگاه برش خط نازک برای صنعت باتری لیتیوم یون

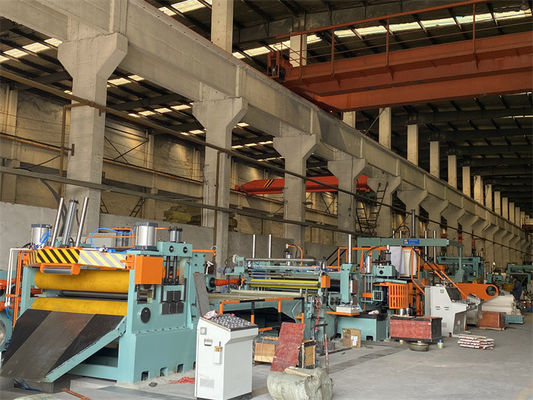

ماشین برش خط نازک لوله برش فوق العاده دقیق برای صنعت باتری لیتیوم یون

خط برش صفحه نازک فوق العاده دقیق و فوق العاده سریع، ظرفیت شرکت ما را نشان می دهد، سرعت می تواند تا حداکثر 300 متر در دقیقه باشد، فوق العاده دقیق به این معنی است که نوارهای شکاف خطی هستند،عرض شکاف ها در محدوده 0.05mm، ضخامت می تواند بسیار نازک به حداقل 0.05mm هر چند معمولا بالاتر از 0.10mm. به شما خوش آمدید به ارائه نیازهای خاص خود را، سپس ما می توانیم پیشنهاد ماشین برای شما.

شخصیت ها:

1. سرنشین ذخیره سازی کویل: آماده کردن کویل را روی سرنشین قرار دهید، ماشین کویل (تراولی) می تواند زیر کویل بیاید و آن را بالا ببرد،که زمان کار جرثقیل را کاهش می دهد و از آسیب به سیم پیچ فولادی جلوگیری می کند اگر جرثقیل مستقیماً سیم پیچ را بر روی ماشین سیم پیچ قرار دهد.
2. ماشین بارگیری کویل: یا ماشین بارگیری کویل نوع کف یا نوع گودال، اطمینان از بارگذاری کویل کارآمد بر روی mandrel uncoil.
3. یک لوله باز کننده: لوله گسترش هیدرولیکی مناسب برای لوله 508 میلی متر بدون درز و می تواند بخش های اضافی یا کف لاستیکی را برای باز کردن لوله های ID بزرگتر نصب کند.بار بر روی mandrel متفاوت با ابعاد مختلف کویل های فلزی.
4. بازوی فشار کشش سر کویل، صفحه بیلنگ پیلر: با یکدیگر همکاری کنید تا سر کویل را باز کنید و به فیدر فشار دهید.
5. فیدر پیچ (نوع سفر): در پیچاندن، سر کویل را به سمت جلو به برش، در حالت خودکار، همزمان با برش به طور مداوم نوار را به حلقه ذخیره کننده ارسال می کند.
6. 1# اولین حلقه انباشت در زمین: زنجیره موتور اتوماتیک پل بلند کردن بالا و پایین برای اجازه عبور ورق نازک در طول مرحله رشته، در حالت اتوماتیک،جمع آوری سفر فولاد در حفره حلقه برای همگام کردن تغذیه چسب و سرعت برش، با چشم های الکتریکی روی دیوارهای چاه به بازخورد.
7. رول های فشار و راهنمای جانبی ((نوع سفر): برای هدایت افقی و عمودی نوار فولاد در مرکز ماشین برش. راهنمای جانبی را به طور خودکار به عرض نوار فولاد تنظیم کنید.

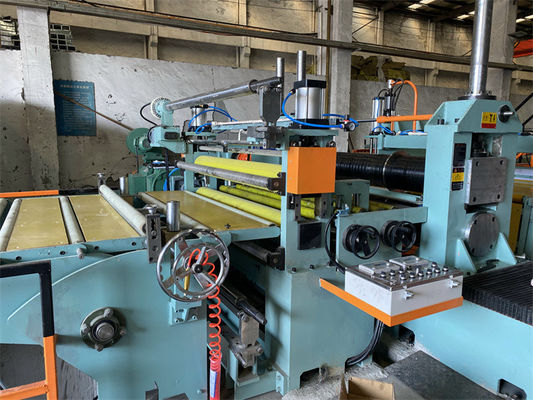

8. قطعه کش: شامل یک جفت گره چاقو موازی، یک پایه قطعه کش متحرک، یک پایه قطعه کش ثابت، مکانیسم پیچ پایین، محرک و انتقال که توسط راننده AC کنترل می شود.
9. کاوشگر خرد کناری: جدا کردن قطعات باد در حالت آف لائن، قطعات به آرامی به چاه سقوط می کنند.
10. 2 # accumulator loop pit: همان ساختار با 1 # accumulator pit، برای تضمین سرعت همزمان برش و عقب نشینی، نوارهای شکاف هرگز در حلقه پیچیده نمی شوند.
11. واحد اندازه گیری تنش و سرعت: نوع فیلت پنبه هیدرولیک و نوع تنش رول دوگانه، ارائه عقب نشینی، رمزگذاری سرعت خط قبل از عقب نشینی.
12. رولر بازتاب دهنده و جدا کننده پیش: قبل از عقب نشینی، نوارهای فولادی را به ترتیب جدا کنید و جهت نوارهای راهنما را به عقب نشینی mandrel nipper.

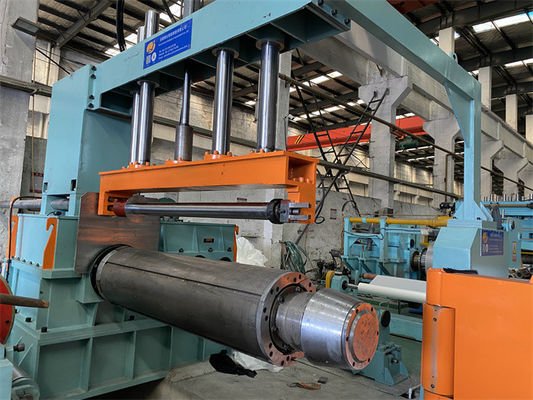

13. جدا کردن بازوی بالا و recoiler: mandrel بدون درز، برای اطمینان از عقب نشینی خوب، تفاوت لبه ± 0.05mm.
14. سیستم کنترل الکتریکی: PLC زیمنس برای کنترل خط برش در سرعت بالا 300m / min.

پارامترها:
