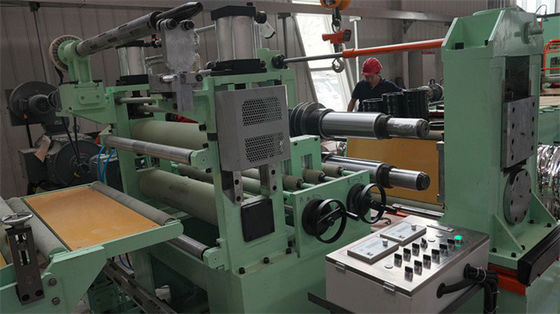

ماشین برش خط قطره ای با سیم پیچ فولاد دقیق برای برش فولاد ضد زنگ 2 X 850

ماشین برش خط قطره ای قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره

ما طراحی و ساخت یک 0.2-2 × 850 ظرفیت خط قطعات کویل فولاد ضد زنگ برای مشتری با شخصیت های زیر:

1. کندهار با تنش پشت

2. رولی بازتاب دهنده را بچسبید و برش محصول

3. دو سوراخ حلقه قبل و بعد از برش

4. لامیناسیون فیلم قبل از برش

5. چرخنده قطعات عمودی آنلاین

6. تنش صفحه و جدا کننده

7 بازتاب دهنده دو نفره

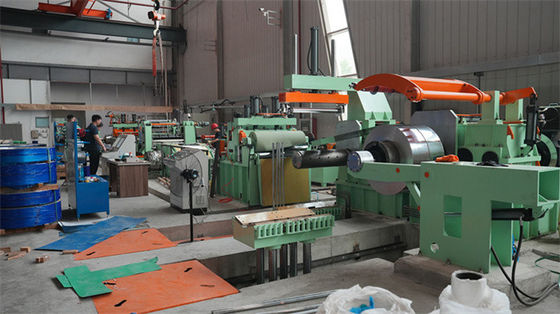

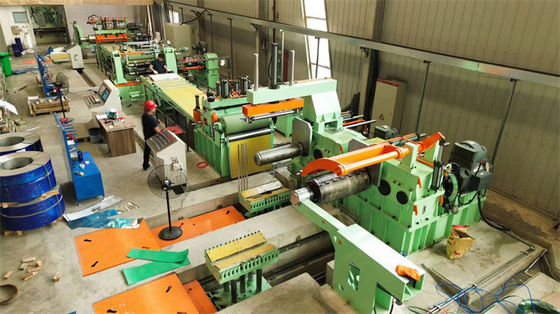

در یک خط برش فولاد، دستگاه uncoiler، دستگاه slitter و دستگاه recoiler واحدهای اصلی هستند.

• ماشین باز کردن: کویل فولادی را بر روی لوله باز کردن بارگذاری کنید، سر کویل را باز کنید و کویل را در فرآیند برش باز کنید.
• ماشین برش: دو لبه برای استفاده از چاقوهای چرخشی دایره ای برای برش قطعه فولادی به صورت طولی، موتور و گیربکس دو لبه را هدایت می کنند،فشار به پایین از لوله بالا توسط موتور و کرم گیر تنظیم می شود.

ابزار برش شامل چاقوهای دایره ای، فاصله های فولادی بین چاقوها و بالش ها برای هدایت نوارهای شکاف مستقیما از برش خارج می شود.

دقت برش بسیار مهم است، دو لبه باید موازی باشند، چاقوها و فاصله ها باید دقت خوبی داشته باشند.

تغییر چاقو: باز کردن کار در کنار سلائیتر ایستاده، نصب ابزار در دو arbor.Two سر slitter یا برج چرخنده arbor اجازه می دهد تا ابزار نصب آفلاین و صرفه جویی در زمان بیکار.

• ماشین ریکولر: نوار های شکاف را بر روی لوله ریکولر، شامل جدا کننده مطبوعات، لوله گسترش، موتور محرک و گیربکس انتقال، بازوی پشتیبانی، فشارگر است.

برای پیچ و تاب ورق نازک، mandrel عقب نشینی بدون درز است، برای محافظت از نوارهای فولادی در داخل لایه ها.

نوارهای فولادی بازپرداخت شده در لایه ها و لبه ها مرتب هستند، تلسکوپ در 0.5mm

دستگاه برش ورق نازک نیاز به سرعت بالا برش 120m/min، 150m/min، 200m/min، بنابراین حدود نیم ساعت می تواند یک کویل برش، به علاوه

مکانیسم موثر برای کوتاه کردن زمان تنظیم شده است، زمان بارگذاری، رشته و تخلیه می تواند در عرض 10 دقیقه تمام شود، هر 8 ساعت می تواند 10 کویل (10 کویل x 15T = 150T) را برش دهد.

پارامترها:

طرح بندی:
