چهار آسیاب نورد سرد معکوس بالا با صرفه جویی در مصرف برق با بهره وری بالا برای فولاد ضد زنگ

چهار آسیاب نورد سرد معکوس بالا با صرفه جویی در مصرف انرژی برای فولاد ضد زنگ

صرفه جویی در نیرو با بهره وری بالا آسیاب نورد سرد برگشت پذیر در کارخانه های نورد سرد فولاد رقابتی است، به دلایل:

1. نسبت کاهش دنده تعویض دنده دوگانه: گشتاور و کشش بیشتر برای ورق ضخیم تر ورق با سرعت پایین تر، گشتاور و کشش کمتر برای ورق نازک نورد با سرعت بالا، به این ترتیب، موتورهای محرک می توانند تا حد زیادی کوچکتر شوند و مصرف برق بسیار کاهش می یابد.
2. سرمایه گذاری آسیاب در گیربکس های کاهنده افزایش می یابد، اما صرفه جویی در توان و ترانسفورماتور بسیار کوچکتر تا حد زیادی هزینه و سود را برای مدت طولانی جبران می کند.
3. آسیاب در حال اجرا پایدارتر و بادوام تر است، زیرا بار روی آسیاب همیشه در مناسب ترین نقطه است.
4. اگر بتوان از موتورهای AC استفاده کرد، صرفه جویی در مصرف برق می تواند 10 درصد کمتر از موتورهای DC باشد.
5. آسیاب سرد با بهره وری بالا صرفه جویی در انرژی ما در کارخانه های مشتری آزمایش شده است، بسیار موفق و محبوب است.

در اینجا آسیاب نورد سرد برگشت پذیر 850 4Hi را برای کاهش ورق فولاد ضد زنگ به عنوان مثال در نظر بگیرید:

فرآیند نورد:

باز کن هیدرولیک ← ماشین بارگیری کویل ← چرخ گیر سنبه جامد ← آسیاب نورد 4hi (شامل صفحات پرس ورودی و خروجی) - روکش سنبه جامد (کنترل الکتریکی، سیستم AGC، سیستم هیدرولیک، سیستم روغن نازک)

پیکربندی

1. سیستم هیدرولیک AGC توسط کامپیوتر دو مرحله ای کنترل می شود.این نه تنها دارای عملکردهای شکاف رول ثابت، نیروی غلتشی ثابت، پیش کنترل/نظارت ضخامت است، بلکه دارای کشش AGC نیز می باشد.
2. آسیاب نورد اصلی و کویل چپ و راست توسط یک مجموعه کامل از موتور جریان مستقیم کنترل الکترونیکی زیمنس هدایت می شوند.(ساختار مختلط)، منبع تغذیه SCR
3. آسیاب نورد دارای سیستم فشار هیدرولیک، سیستم تنظیم پمپاژ هیدرولیک، سیستم تنظیم فشار جانبی، رول خمشی مثبت و منفی رول میانی، سیستم روانکاری فرآیند و سیستم روانکاری تجهیزات است.
4. کویل های چپ و راست از درام جامد کششی بزرگ، کنترل دیجیتال کششی استفاده می کنند
5. قفل شدن فرآیند تولید و هشدار خطای واحد توسط کنترلر منطقی قابل برنامه ریزی (PLC) برای تحقق اتوماسیون فرآیند تولید کنترل می شود.
6. آسیاب نورد دارای فشار هیدرولیک کامل است.دارای عملکردهای کنترلی کنترل جریان دوم ضربه کامل، کنترل تنظیم انحراف، کنترل پیش بارگیری خودکار، AGC پیش کنترل ضخامت، AGC نظارت بر ضخامت، AGC تنش/سرعت، کنترل جبران AGC شتاب و کاهش سرعت، جبران خروج از مرکز غلتک، و پایگاه داده فرآیند غلتشی. ، نمایش داده ها و کنترل عملیات، عملکرد ردیابی کیفیت محصول، ضبط خودکار داده های چرخشی با سرعت بالا، تولید گزارش خودکار، هشدار خطا و ضبط.ضبط و سایر توابع مدیریت فرآیند.
7. تشخیص، نمایش و سیستم هشدار خطا پارامترهای فرآیند و پارامترهای کلیدی تجهیزات
8. سیستم خنک کننده امولسیونی و سیستم فیلتراسیون دقیق برای روانکاری فرآیند استفاده می شود.
9. سیستم های حفاظتی ایمنی مانند حفاظت از اضافه بار، حفاظت از شکستگی نوار و پارکینگ اضطراری در کارخانه های نورد نصب می شوند.
10. از چرخ دنده های استخوانی دندانه دار (دقت درجه 5) برای کویل های چپ و راست و ماشین های اصلی استفاده می شود.SKF، FAG، TIMKEN برای یاتاقان های شفت با سرعت بالا و کارخانه Harbin/Wafangdian/Luoyang Bearing برای یاتاقان های شافت کم سرعت استفاده می شود.
11. واحد کنترل کامپیوتری دو مرحله ای را برای تحقق کنترل فرآیند تولید واحد اتخاذ می کند.این واحد دارای محاسبه برنامه زمانی، توزیع پاس، تنظیم و بهینه سازی پارامتر است.پارامترهای فرآیند در زمان واقعی و تشخیص کلید، نمایش و زنگ هشدار
12. تنظیم سریع ارتفاع خط نورد توسط گوه و پله شیبدار
13. تعویض سریع رول کار رول میانی (حدود 8 دقیقه)
14.
15. این واحد از سرعت سنج لیزری وارداتی استفاده می کند تا کنترل جریان دوم را انجام دهد و نرخ محصول نهایی را بهبود بخشد، در حالی که رمزگذار را برای اندازه گیری سرعت حفظ می کند.
16. تنش واحد به طور مستقیم توسط تانسیومتر وارداتی، کنترل حلقه بسته و نمایشگر دیجیتال اندازه گیری می شود
17. اجزای اصلی سیستم AGC فشار بالا، سیستم رول خمشی و سیستم رول جانبی محصولات وارداتی را اتخاذ می کنند.اجزای سیستم هیدرولیک کم فشار از محصولات شناخته شده تولید شده توسط فناوری وارداتی داخلی استفاده می کنند.
18. ضخامت واحد توسط ضخامت سنج اشعه ایکس ساخت چین، انکودر P+F آلمان و سوئیچ مجاورت توسط SICK آلمان ساخته شده است.
19. رول کار به صورت شعاعی توسط تکیه گاه رول جانبی قرار می گیرد که استحکام را افزایش می دهد و از خم شدن جانبی جلوگیری می کند.محور توسط درب پشتیبانی انتهایی قرار می گیرد و توسط سیلندر کنترل می شود که برای تغییر رول روی خط پاس محصول نهایی مناسب است و الزامات نورد فولاد ضد زنگ را برآورده می کند.
20. روغن کاری هوا و روغن برای یاتاقان پشتی غلتک

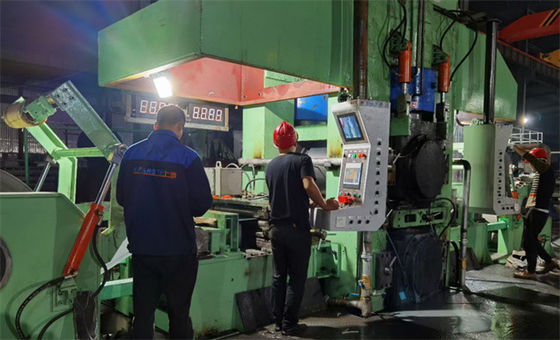

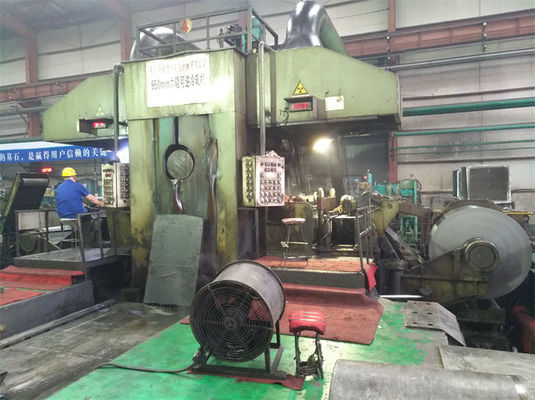

آسیاب نورد سرد معکوس کننده هیدرولیک 850 4Hi.
