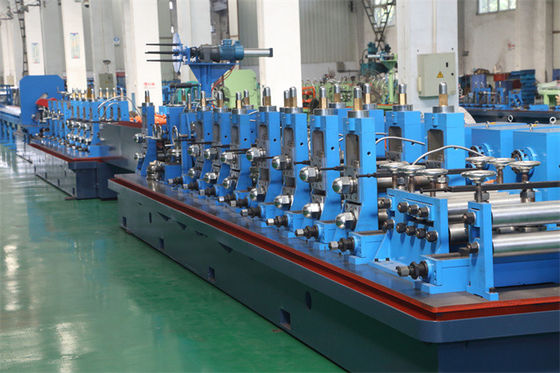

دستگاه تولید لوله ERW فرکانس بالا Steel Stight Seam Pipe Welding Tube Mill Line HG 114

تصویر بزرگ : دستگاه تولید لوله ERW فرکانس بالا Steel Stight Seam Pipe Welding Tube Mill Line HG 114

جزئیات محصول:

محل منبع:	ووکسی، چین
نام تجاری:	Jinye
شماره مدل:	HG 114

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
جزئیات بسته بندی:	5×40HC
زمان تحویل:	120-150 روز
شرایط پرداخت:	T/T

مخاطب

دستگاه تولید لوله ERW فرکانس بالا Steel Stight Seam Pipe Welding Tube Mill Line HG 114

شرح

نام:	خط میل جوشکاری لوله های درز مستقیم فولادی فرکانس بالا	ورودی:	فولاد HR CR، نوارهای فولادی گالوانیزه
خروجی:	لوله Φ60~Φ114	تولید سرعت:	30-80 متر در دقیقه
مساحت زمین:	70 متر در 8 متر	جوشکار HF:	حالت جامد 400 کیلووات
برش دادن:	اره برش فلای	ابزار سازی:	غلطک های Cr12، H13
تکنولوژی شکل دهی:	7 + 5 غلتک افقی	شفت غلتکی:	افقی 100 میلی متر
برجسته کردن:	دستگاه ساخت لوله ERW فرکانس بالا , دستگاه ساخت لوله ERW HG 114 , خط آسیاب لوله جوش لوله

خط آسیاب لوله جوشکاری لوله درز مستقیم فولادی فرکانس بالا (HG 114)

بازکردن → صاف کردن نوار → برش و میز جوش → تجمع → تراز → شکل دهی → جوش HF → سوراخ کردن (خارجی) → پاشش روی → خنک کننده → اندازه گیری → صاف کردن لوله → برش → تخلیه

قاب رول افقی و قاب رول عمودی:

نام	بخش	تعداد	دیا شفت.	مواد	رفتار
قاب رول افقی	واحد تشکیل دهنده	7	Φ100mm	40 کرون	کوئنچ HF
قاب رول افقی	واحد اندازه گیری	5	Φ100mm	40 کرون	کوئنچ HF

نام	بخش	تعداد	دیا شفت.	مواد	رفتار
قاب رول عمودی	واحد تشکیل دهنده	9	Φ50mm	40 کرون	کوئنچ HF
قاب رول عمودی	واحد اندازه گیری	5	Φ50mm	40 کرون	کوئنچ HF

جداسازی خط تولید لوله HG 89:

ماده خام
فولاد کم کربن، فولاد کم آلیاژ، HR یا CR. استحکام کششی: σb≤600Mpa نقطه تسلیم: σs≤315MPa 2.0-5.0 x 400mm، ID508mm OD1800mm، 8T
لوله های تمام شده
اندازه لوله گرد: Φ60mm~Φ114mm 4mm~5mm اندازه لوله مربع مستطیل شکل: 50×50mm~100×100mm 4mm~4.5mm 40×60mm~80×120mm * 4mm~4.5mm طول تولید: 4 ~ 10 متر (با درخواست مشتری قابل طراحی است) دقت طول برش: ± 3 میلی متر (با اره کامپیوتری اصطکاکی داغ)
پارامترهای ماشین

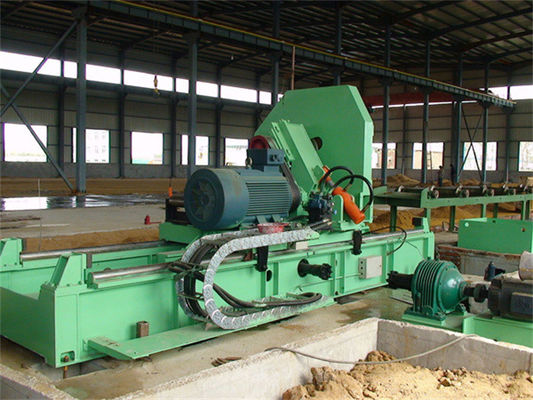

دیکویلر، انبساط هیدرولیک، ترمز بادی، بار 8T کلاف بازکن و صاف کننده: 15 کیلو وات دستگاه جوش برشی و لب به لب اتوماتیک 16-400A باتری مارپیچی، 5.5 متر، تغذیه 120 متر در دقیقه، 55 کیلووات واحد شکل دهی و سایزبندی، 160 کیلووات x 2 DC، غلتک افقی 7+5، رول عمودی 9+5، دو سر ترک 4 رول. راهنمای درز (نوع سر ترک)، غلتک فشاری 3 رول، 2 چاقو سوهان. اره پرنده اصطکاکی داغ، تیغه اره Φ700×90×4.0، 65 کیلووات جدول تمام شده، استکر اتوماتیک 4 کیلوواتی و بسته بندی موجود است. 4جوشکار HF 00KW، 1 مجموعه غلطک، با توجه به اندازه لوله مشتریان توان کل نصب: 800 کیلووات سرعت خط: 80 متر در دقیقه

مشخصات ماشین آلات لوله ERW:

مدل	اندازه لوله	جوشکار HF (KW)	قدرت موتور (KW)	سرعت (m/min)
مدل	Фmm x میلی متر	جوشکار HF (KW)	قدرت موتور (KW)	سرعت (m/min)
HG16	Ф(7-20) x (0.2-0.5)	60	22	80-140
HG25	Ф(8-32)x(0.35-1.3)	100	45	70-130
HG32	Ф(15-50) x (0.6-2.0)	150	110	60-120
HG50	Ф(20-63)x(0.8-2.5)	200	160	50-100
HG63	Ф(20-76)x(0.8-3.0)	250	200	30-90
HG76	Ф(25-80) x (1.2-4.0)	300	110x2	30-80
HG89	Ф(32-102)x(1.5-4.5)	300	132 x 2	30-80
HG114	Ф(38-127) x (1.5-4.5)	300	160 x 2	30-70
HG125	Ф(50-165)x(2.0-5.0)	400	185x2	20-60
HG165	Ф(76-165)x(2.0-6.0)	600	200x2	15-50

دستگاه تولید لوله ERW فرکانس بالا Steel Stight Seam Pipe Welding Tube Mill Line HG 114 0

برچسب:

تماس با شخص: Mrs. Megan Yan

تلفن: 86-18951513765

فکس: 86-510-88159195
