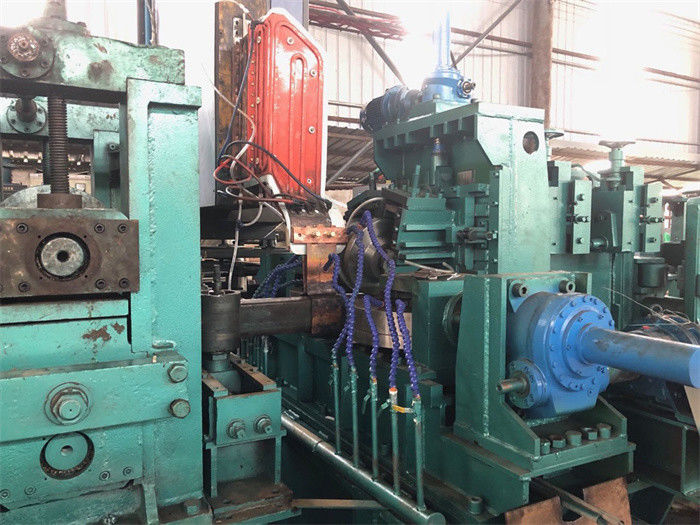

خط تولید لوله های نفتی جوشکاری API Steel Pipe ERW (HG 219)

تصویر بزرگ : خط تولید لوله های نفتی جوشکاری API Steel Pipe ERW (HG 219)

جزئیات محصول:

محل منبع:	ووکسی، چین
نام تجاری:	Jinye
شماره مدل:	HG 219

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
زمان تحویل:	180-240 روز
شرایط پرداخت:	T/T

مخاطب

خط تولید لوله های نفتی جوشکاری API Steel Pipe ERW (HG 219)

شرح

نام:	خط تولید لوله های نفتی API Steel Pipe Welding ERW	ورودی:	نوارهای فولادی HR
خروجی:	لوله Φ89~Φ219	تولید سرعت:	30 متر در دقیقه
مساحت زمین:	200 متر در 20 متر	جوشکار HF:	حالت جامد 800 کیلووات
برش دادن:	اره برش فلای	ابزار سازی:	غلتک های Cr12، GCr15
تکنولوژی شکل دهی:	7 + 5 غلتک افقی	شفت غلتکی:	افقی 140 میلی متر
حداکثر قدرت:	2500 کیلووات	گرمایش درز:	آنیلینگ MF
برجسته کردن:	خط تولید لوله نفتی ERW

خط تولید لوله های نفتی جوشکاری API Steel Pipe ERW (HG 219)

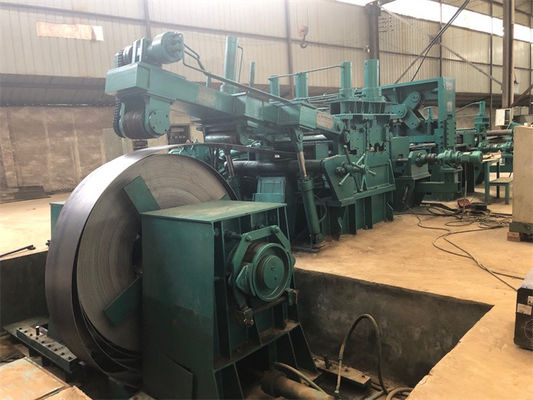

باز کردن → صاف کردن نوار → برش و میز جوش → مارپیچ افقی تجمع → تشخیص عیب → شکل دهی → جوش HF → سوراخ کردن (خارج و داخل) → پرداخت → تشخیص آنلاین درز → بازپخت MF → خنک کننده هوا → خنک کننده آب → اندازه گیری → صاف کردن لوله → Fly برش → میز رول → فرز انتهایی → تست هیدرواستاتیک → بررسی → اندازه گیری → علامت نقاشی → بسته بندی

قاب رول افقی و قاب رول عمودی:

مرحله شکل دهی: 8 مجموعه قاب رول افقی که 2 تای آنها از نوع چرخشی هستند.

قاب رول عمودی 7ست که 5 تای آنها از نوع چرخشی هستند.

مرحله اندازه گیری: قاب رول جهانی 4ست، قاب رول عمودی 4ست.

مرحله صاف کردن: 2 ست 4 رول سر ترک

جداسازی خط تولید لوله HG219:

مواد خام
فولاد کم کربن، فولاد کم آلیاژ، HR یا CR. استحکام کششی: σb≤600Mpa نقطه تسلیم: σs≤315MPa 2.0-8.0 x 800mm، ID508mm OD1800mm، 12T
لوله های تمام شده
اندازه لوله گرد:Φ89~Φ219mm* 2 میلی متر تا 8 میلی متر اندازه لوله مربع مستطیل: 70×70mm~200×200mm * 2.5mm~7.0mm 60×80mm~240×160mm * 2.5mm~7.0mm طول تولید: 6 تا 12 متر (با درخواست مشتری قابل طراحی است) دقت طول برش: ± 3 میلی متر (با اره کامپیوتری اصطکاکی داغ)
پارامترهای ماشین
Decoiler، انبساط هیدرولیک، ترمز هوا، بار 12T کلاف بازکن و صاف کننده: 30 کیلو وات دستگاه جوش برشی و لب به لب، جوشکاری محافظ CO2 باتری اسپیرال، 8 متر، 80 متر در دقیقه تغذیه، 150 کیلووات واحد شکل دهی و اندازه، 250KW x 2 DC. اره پرنده اصطکاکی داغ، 150 کیلووات، برش چرخشی هیدرولیک میز تمام شده، 7.5 کیلو وات.  800KW HF جوشکار، 1 مجموعه;آنیل MF 600KW x 2 مجموعه غلطک، با توجه به اندازه لوله مشتریان تست هیدرواستاتیک: 5-20 ثانیه در هر قطعه، قدرت نصب کل: 2500 کیلووات سرعت خط: 30 متر در دقیقه

مشخصات ماشین آلات لوله ERW:

مدل	اندازه لوله	جوشکار HF (KW)	قدرت موتور (KW)	سرعت (m/min)
مدل	Фmm x میلی متر	جوشکار HF (KW)	قدرت موتور (KW)	سرعت (m/min)
HG16	Ф(7-20) x (0.2-0.5)	60	22	80-140
HG25	Ф(8-32)x(0.35-1.3)	100	45	70-130
HG32	Ф(15-50) x (0.6-2.0)	150	110	60-120
HG50	Ф(20-63)x(0.8-2.5)	200	160	50-100
HG63	Ф(20-76)x(0.8-3.0)	250	200	30-90
HG76	Ф(25-80) x (1.2-4.0)	300	110x2	30-80
HG89	Ф(32-102)x(1.5-4.5)	300	132 x 2	30-80
HG114	Ф(38-127) x (1.5-4.5)	300	160 x 2	30-70
HG125	Ф(50-165)x(2.0-5.0)	400	185x2	20-60
HG165	Ф(76-165)x(2.0-6.0)	600	200x2	15-50

خط تولید لوله های نفتی جوشکاری API Steel Pipe ERW (HG 219) 0
