ورق سیم پیچ آلومینیومی برش فلای برش به خطوط طول 300-1600 میلی متر عرض

برش ورق فولادی با سرعت بالا به طول خط نور سنج

ورق های آلومینیومی در کلاف ها معمولاً از نظر بدنه نرم تر و از نظر سطح صاف هستند، می توانند آلومینیوم خالص یا آلیاژ آلومینیوم باشند.اغلب ورق های آلومینیومی سری 1xxx، 3xxx، 5xxx، 7xxx.استحکام تسلیم ≥65Mpa، استحکام کششی 170-305Mpa ورق های کویل می توانند کاملا نرم (حالت O)، نیمه سخت (H24)، کامل سخت (H18) باشند.

مشخصات ورق کویل آلومینیومی

خواص ورق آلومینیوم:

شخصیت ها:

با توجه به شخصیت های ورق سیم پیچ آلومینیومی، خط برش به طول باید از نوع برش پرواز باشد

1. بدون توقف به طور مداوم ورق آلومینیوم را بدون علامت رول صاف می کند
2. تغذیه سروو پینچ به سطح ورق صدمه می زند، برش مگس به آن نیاز ندارد
3. سیستم انباشتگی ورق به قطعه را بدون آسیب رساندن به آن دریافت می کند.
4. 6 دستگاه تسطیح hi مناسب برای تراز کردن ورق های آلومینیومی نرم با دقت بالا
5. برش خودکار کنسول کارآمد و دقیق است.

ترکیب بندی

• 1. زین ذخیره کویل، یک یا دو کویل آلومینیومی را ذخیره کنید
• 2. ماشین بارگیری کویل.یک سیم پیچ از روی زین بردارید و یک سیم پیچ را در زین باز کنید
• 3. یک سنبه باز کن: سنبه انبساط هیدرولیک برای استاندارد Ф508 میلی متر، تنظیم متمرکز هیدرولیک، با پوست کن کاغذ.
• 4. غلتک اسنابر سر کویل، صفحه بیل زنی لایه بردار: برای باز کردن سر کویل از کویلر و ارسال به فیدر پینچ
• 5.2 + 17 غلتک تراز: 6 سلام، غلتک های کار 2 لایه، غلتک های میانی 2 لایه و غلتک های پشتیبان 2 لایه، کشش پشتی بین تراز کننده و لحاف کننده مفید است.
• 6. جمع کننده گودال یا میز رول انتقال: گودال ورق را در گودال جمع می کند تا اطمینان حاصل شود که کار مداوم تراز می شود، میز رول انتقال نیز در برش پرواز همزمان قابل اجرا است.
• 7. جفت غلتک های دوتایی، با اندازه گیری طول سروو (و لمینیت فیلم): اندازه گیری طول سرو (جفت غلتک پینچ یا ساختار غلتکی 2+5+2 که توسط سرو موتور و کنترلر هدایت می شود)، با غلتک های پینچ روکش شده PU برای لمینیت فیلم

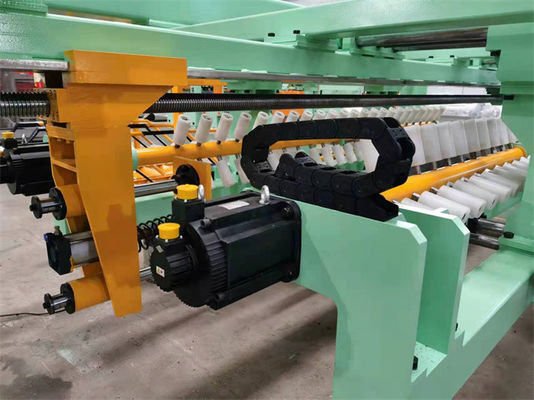

• 8. برش پرواز، با راهنمای میله پیچ: فرکانس برش نسبت به طول ورق، برش هیدرولیک از پایین به بالا است.
• 9. نوار نقاله: ورق های تمام شده را به استاکر منتقل کنید
• 10. Stacker: دریافت ورق قطعه قطعه و انباشته شدن روی میز بالابر، انباشتن بار 5T.
• 11. ورق ماشین، میز رول خروجی: تحویل ورق ها، سپس بسته بندی.می تواند دو ماشین باشد، یکی کار می کند و دیگری منتظر است.
• 12. سیستم هیدرولیک: پمپ دنده ای 11 کیلووات فشار 12 مگاپاسکال را فراهم می کند.
• 13. سیستم کنترل الکتریکی: یک کابینت برقی و دو پنل اپراتور (یک کنسول برای سروو اندازه گیری، PLC، HMI و انباشته، یکی برای باز کردن و تراز کردن) با عملکرد کامل و ایمن

مولفه های:

فرآیند چیدمان:

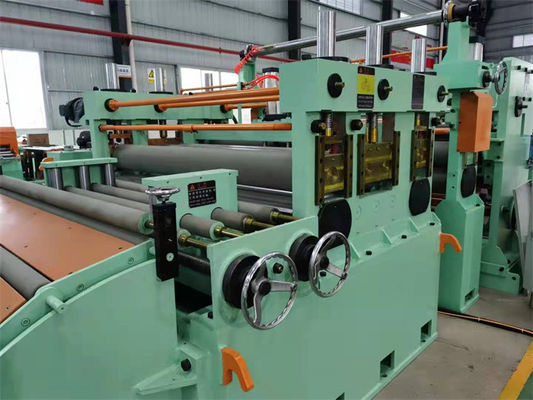

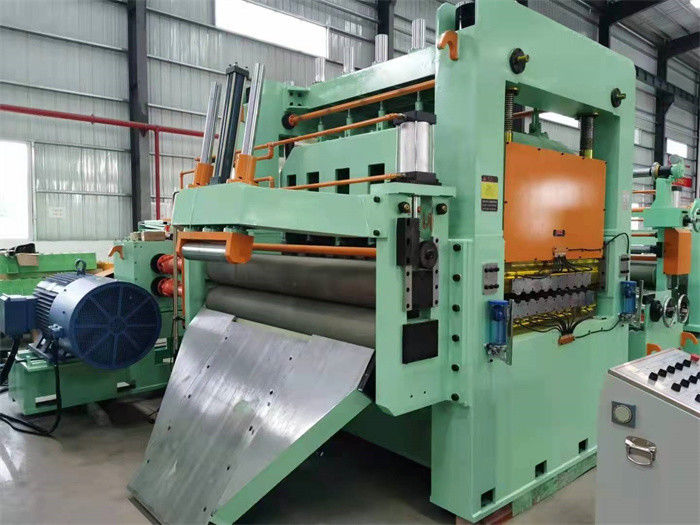

عکس ها:
