ماشین برش کویل فولاد سنگین و بزرگ برای 16 X 2000 Q195 Q235 08 فولاد

ماشین برش کویل فولاد سنگین و بزرگ HR برای 16 X 2000 Q195 ، Q235 ، 08 فولاد

ماشین های برش کویل فولاد سنگین ما در حال حاضر در بازار محبوب می شوند، 8 × 2000 خط برش دو سر به الجزایر و روسیه، 16 × 1650 خط برش HR به مالزی، 12 × 2000mm slitter،و غیره. هر دستگاه برش سفارشی است.

برش ورق کویل ضخیم در جهت طولی، مانند فولاد کربن معمولی 8mm، 10mm، 12mm، 14mm 16mm، یا برش گج سنگین کشش بالا، به عنوان مثال 4mm، 5mm، 6mm، 7mm، 8mm، 12mm، و غیره...ماشین برش تحمل وظیفه سنگین و ساختار ماشین است ساختار قوی و عملیات خودکار.

شخصیت ها:

1. باز کننده دو سر بزرگ: صفحات کویل فولاد ضخیم اغلب سنگین هستند و قطر بیرونی بزرگ دارند، حداکثر وزن کویل می تواند 30-40T باشد و قطر بیرونی تا حدود 2200mm است.قطر داخل کویل خیلی منظم نیست، به نظر می رسد یک شکل بیضی، دو مخروط مخالف mandrels می تواند به راحتی حمایت از کویل در داخل.

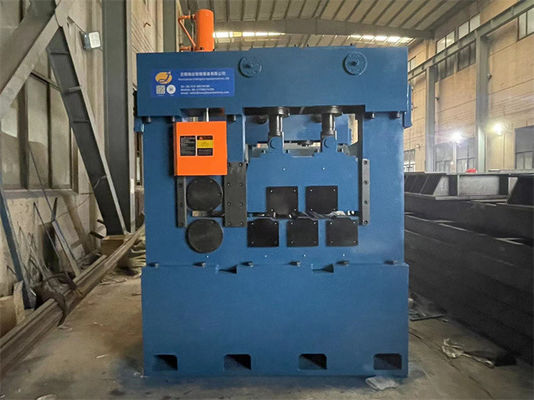

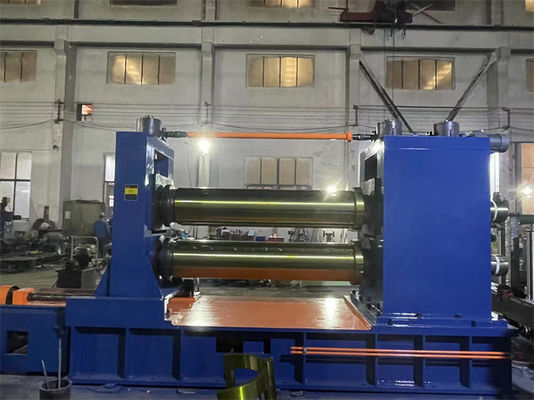

2. رول های دو قلمه قوی و 5 رول پیش از صاف کردن قبل از برش: صفحه ضخیم برای تبدیل شدن به کویل ها در خط رولینگ، شعاع کویل نوارها قوی است،سطح دهنده قوی می تواند شعاع خم شدن کویل را صاف کند تا صاف شود، آماده برای برش بعد
3. پنج رولر کشنده: پنج رولر کشش 3 بیش از 2 ساختار رولر با درایو درایو، نگه داشتن نوارهای فولادی در زیر فشار عقب نشینی پایدار است.

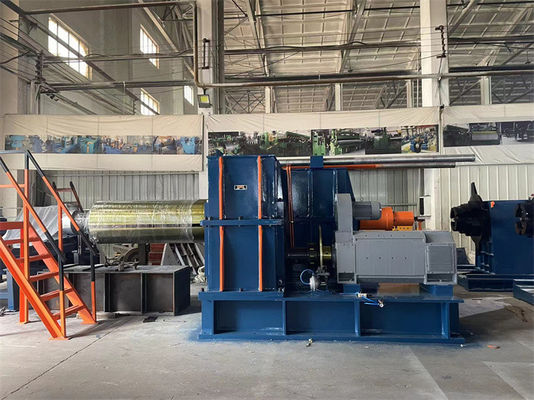

4. نوارهای جدا کننده فریم فشار بر روی recoiler: برای اطمینان از عقب نشینی مداوم، هر نوار باید به ترتیب و به طور محکم یک لایه را بر روی لایه زیر نگه داشته شود.فریم مطبوعات جدا کننده هیدرولیک به طور محکم بر پایه ایستاده است، فشرده سازی شاخه جدا کننده بر روی نوارهای عقب نشینی توسط دو سیلندر هیدرولیکی.

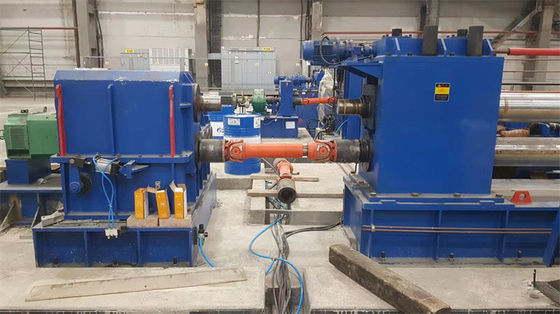

5. برش و عقب نشینی: ساختار مشابه است، اما بسیار قوی تر است و برخی از قطعات از مواد خاص استفاده می کنند. برش و عقب نشینی در همگام سازی با کنترل PLC رمزگر چرخشی کار می کند.
6. راهنمای جانبی تنظیم شده موتور: برای ورق اندازه گیری ضخامت، تنظیم راهنمای جانبی با فشار دادن دکمه در پانل موتور است.
7. دو چرخنده زباله در هر طرف: به طور مستقل توسط یک موتور فرکانس AC بزرگ هدایت می شود، با جابجایی پیچ و تاب زباله، فشار هیدرولیکی از زباله های زخم.
8. کنترل الکتریکی: کابینت محرک اصلی در پشت ماشین برش در سمت محرک قرار دارد، پانل های کاربری در مقابل ماشین قرار دارند، که دارای صفحه نمایش لمسی و PLC زیمنس است.

ترکیب و پارامترهای:
