فولاد ضد زنگ SUS304 316L برش چرخشی برش فلای به خط طول 0.3 - 2 X 1000

فولاد ضد زنگ SUS304 316L برش چرخشی برش فلای به خط طول 0.3-2 x 1000

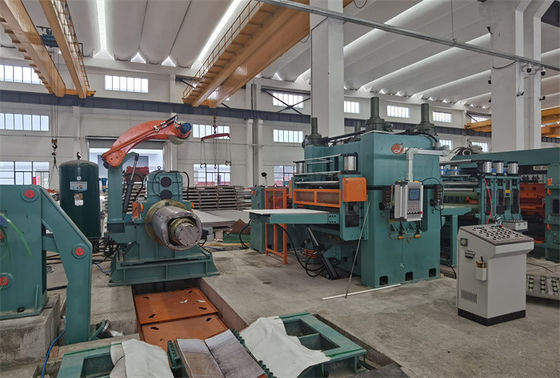

خط برش به طول برای ساختن طول مشخصی از صفحات فولادی مسطح با تسطیح و برش به طول، متشکل از uncoiler، تسطیح، برش دوار، استاکر و غیره با عملکردهای کمکی بارگذاری سیم پیچ، اندازه گیری طول، پوشش فیلم، ورق های تحویل و خروجی است. ،و غیره.

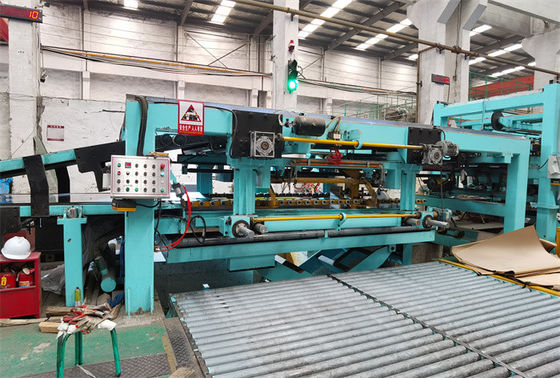

فرآیند کار باز کردن، تسطیح 19 غلتکی 6hi، اندازه گیری طول، برش برش چرخشی است، ورق های بریده شده به اولین استکر می روند تا زمانی که تعداد انباشته شدن به عدد از پیش تعیین شده برسد، سپس به صورت دستی به استکر دوم منتقل می شود.در حالی که ورق ها به پشته دوم می روند، ورق ها را روی میز بالابر اول به رول میز خروجی بگیرید و سپس اول پشته به حالت کار باز می گردد.به این ترتیب، یک برش کویل فولادی می تواند به طور مداوم انجام شود.

فرآیند کار اتوماتیک است، با استفاده از کنترل سروو PLC و صفحه نمایش لمسی HMI، می تواند اندازه ورق، تعداد عدد را تعیین کند، وزن ورق ها را محاسبه کند، علاوه بر این، دارای عملکردهایی است: تنظیم سرعت تغذیه، تنظیم طول تغذیه، تنظیم تعداد تغذیه، تبادل بین دستی و خودکار، شروع خودکار، توقف خودکار، مکث، شمارنده صفر، دکمه fwd-rwd، برش بالا به پایین، هشدار خطا و غیره.

غلتک‌های روکش کروم، غلتک‌های PU، دمنده و غیره در محافظت از سطح ورق از صدمه دیدن نقش دارند.

به جز رزوه زنی دستی، همه به صورت خودکار کار می کنند.

مولفه های:

ترکیب بندی:

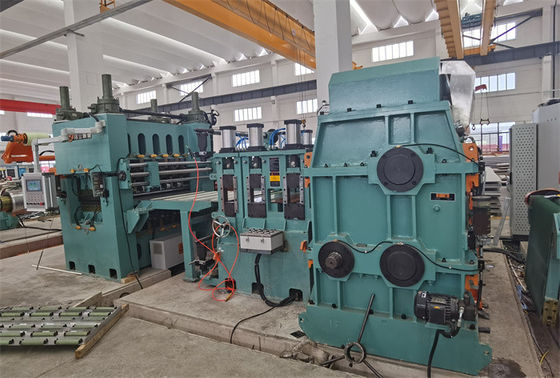

6 تراز کننده با دقت بالا:

• برای تراز کردن صفحه فولادی و فرستادن صفحه به اندازه گیری طول و برش به طول.
• متشکل از 19 غلتک کار، 21 غلتک میانی، غلتک پشتیبان 10 لاین، موتور محرک و گیربکس، 2 غلتک پینچ و قاب دستگاه و غیره.
• انتهای غلتک های کار در یاتاقان های آغشته به روغن با سیستم روانکاری خودکار روغن نازک بارگذاری می شوند.
• غلتک‌های پشتیبان 5 خطی روی غلتک‌های کار پایینی فشار می‌آورند، توسط درایو کاهنده موتور و دنده و نمایشگر دیجیتال روی پانل اپراتور تنظیم می‌شوند، غلتک‌های پشتیبان 5 خطی روی غلتک‌های کار بالایی که به صورت دستی تنظیم می‌شوند، فشار می‌دهند.
• موتور AC و انتقال گیربکس با غلتک های کار با اتصالات جهانی متصل می شوند.
• غلتک پینچ بالایی توسط سیلندرهای پنوماتیک به سمت پایین فشار دهید
• غلتک های پایینی و قاب ثابت هستند، غلتک های بالایی توسط کاهنده موتور AC و میله پیچ گرم به سمت پایین فشرده می شوند، دهانه بین غلتک های بالایی و غلتک های پایینی با قانون گریتینگ اندازه گیری می شود و به صورت دیجیتالی روی تراز نمایش داده می شود.
