15T Decoiler Recoiler ماشین آلات برای خطوط برش کویل فلزی

15T Decoiler Recoiler ماشین آلات برای خطوط برش کویل فلزی

خط برش کویل فولادی شامل ماشین آلات بدون کلاف، شکافنده و کویلر می باشد.

• دستگاه Uncoiler: سیم پیچ فولادی را روی سنبه uncoiler قرار دهید، سر کویل را باز کنید و سیم پیچ را در فرآیند شکاف باز کنید.

1. دستگاه Uncoiler دارای انواع مختلفی می باشد: سنبه ی کنسولی تک سنبه ای، سنبه ای تکی با بازوی تکیه گاه، سنبه ای دو پله ای، سنبه ای دو مخروطی.
2. مندرل منفرد کنتیلور هیدرولیک یا انبساط سنبه ای برای بار سبک در سیم پیچ 5T است.
3. سنبه تکی با بازوی نگهدارنده: شفت سنبه نگهدارنده بازوی انبساط هیدرولیک و بازوی تابدار، برای بار در 20T.
4. سنبه دو پله: دو سنبه رو به روی هم هستند، هر سنبه دارای دو یا سه پله است، باز و بسته شدن دو سنبه توسط هیدرولیک، برای کلاف های ورق نازک با بار سنگین 20-35T.
5. سنبه مخروطی دوبل: سنبه مخروطی بدون پله برای ورق ضخیم با بار 20-40T.

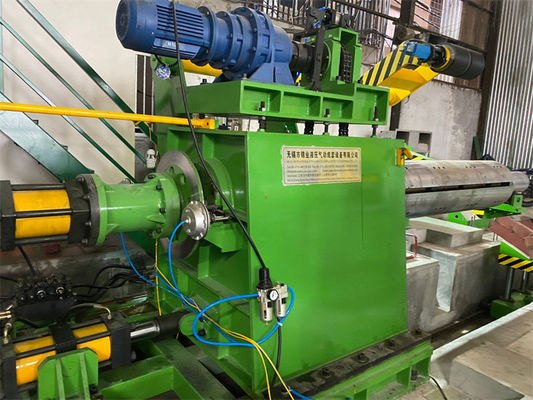

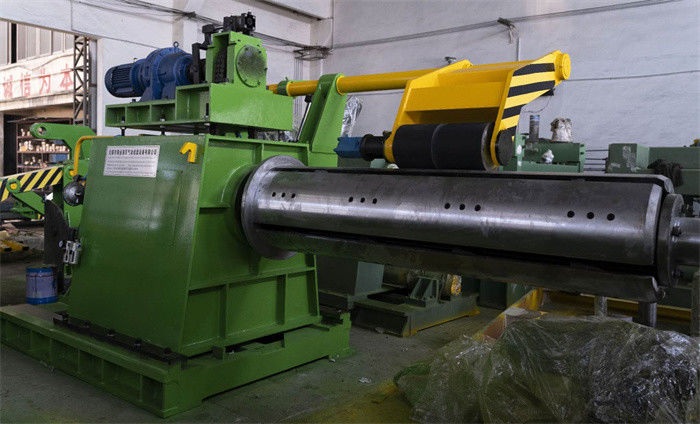

• دستگاه عقب انداز: نوارهای شکاف بر روی سنبه عقب انداز، شامل جداکننده پرس، سنبه انبساط، موتور محرک و گیربکس انتقال، بازوی پشتیبانی، فشار دهنده است.

1. برای ورق فولادی نازک، فولاد ضد زنگ، سیم پیچ ورق آلومینیومی، سنبه عقب نشینی بدون درز است، برای محافظت از نوارهای فولادی در داخل لایه ها.
2. نوارهای فولادی پیچ خورده در لایه ها و لبه ها مرتب هستند، تلسکوپ در 0.5 میلی متر است.
3. جداکننده پرس روی بازو یا قاب ایستاده است.جداکننده بازو بر روی پایه ی ریکلر نصب شده است، در حالی که قاب ایستاده در کنار با فشار بازو به سمت پایین در بالای سیم پیچ های شکاف قرار دارد.اولی برای جدا کردن نوارهای ضخامت کوچک، دومی برای نوارهای ضخیم مناسب است.جداکننده بازو می تواند هیدرولیک تابدار یا هیدرولیک عمودی بالا به پایین باشد.

دستگاه برش ورق نازک به برش با سرعت بالا 120 متر در دقیقه، 150 متر در دقیقه، 200 متر در دقیقه نیاز دارد، بنابراین حدود نیم ساعت می تواند یک سیم پیچ را برش دهد، به علاوه

مکانیسم موثر برای کوتاه کردن زمان تنظیم شده است، زمان بارگیری، نخ و تخلیه را می توان در عرض 10 دقیقه به پایان رساند، هر 8 ساعت می تواند 10 سیم پیچ را شکاف دهد (10 سیم پیچ x 15T = 150T).

مولفه های:
