سیم پیچ فولادی HR سیاه برش به طول دستگاه

سیم پیچ فولادی با گیج سنگین HR برش فولاد سیاه به خط طولماشین (5-20 x 2200)

کویل فولادی گیج سنگین HR Black Steel نیاز به برش سنگین به طول خط دارد:

1. فولاد سیاه داغ: Q235، Q345، Q355، st37 -52، استحکام ورق فولادی استحکام تسلیم ≤350Mpa استحکام کششی≤550Mpa

2. مشخصات صفحه سنج سنگین: ضخامت 5-20 میلی متر، عرض 1000-2200 میلی متر، طول برش 2 -12 متر

3. دو بار تراز کردن: غلتک های قبل از تسطیح با قطر 250 میلی متر 2 روی 3 رول و دستگاه تسطیح 4 روی 5 رول با ارتفاع 4.

4. کویل Uncoiler: دو سر، دو پایه بر اساس عرض ورق سیم پیچ حرکت می کنند.

5. درب بازکن سر کویل: قاب پورتال نصب غلتک کششی سر سیم پیچ، رول صاف کننده سر کویل و صفحه بیل، با تنظیم خوب.

6. انباشته شدن صفحه تمام شده: صفحه تغذیه را روی قفسه انباشته فشار دهید، صفحات فشاری صفحه را مرتب فشار می دهند.

ترکیب و پارامترها:

شخصیت ها:


1. Uncoiler / Decoiler

برش سنگین به طول خط دسته کلاف های فولادی سنگین از سنج سنگین.uncoiler دارای سنبه های دوتایی و پایه های کشویی قوی است.

هر سنبه دارای سه مرحله است که باز و بسته شدن دو سنبه توسط سیلندرهای هیدرولیک می باشد.

مکانیزم کشش پشت نصب شده در بالای پایه uncoiler، برای اطمینان از پایداری uncoiling.

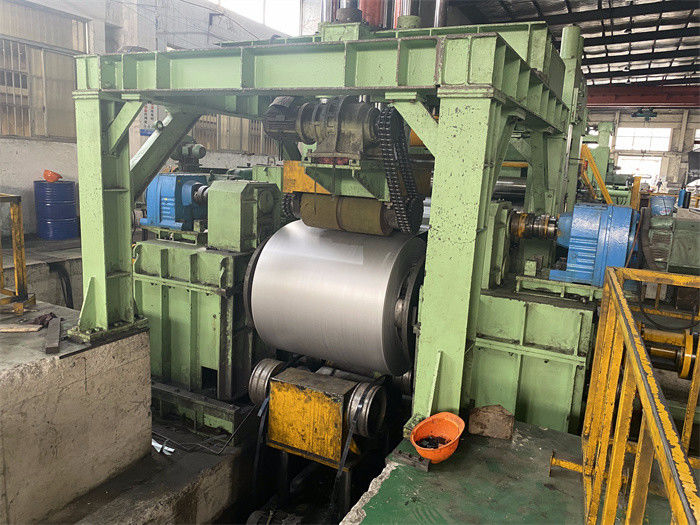

2. سر بازکن کویل فریم پورتال

قاب پورتال بسیار قوی است، با غلتک پرس snubber، غلتک صاف کننده در بالای قاب.
پرس رول اسنابر هیدرولیک در بالای سیم پیچ فولادی و زاویه فشار دادن به پایین آن قابل تنظیم است

غلتک صاف کننده می تواند برای ردیابی سر نوار و صاف کردن آن به جلو بلغزد.

صفحه بیل نصب شده بر روی پیش تراز، سر سیم پیچ را پشتیبانی می کند در حالی که سر کویل پرس غلتکی را صاف می کند.

3. اول 2+5 پیش تراز

غلتک بزرگ و قوی است، تنش داخلی سیم پیچ فولادی را کاهش می دهد، سطح غلتک سخت شده و روکش کروم دارد.

برای تسکین استرس خمشی باز شدن به حالت آرام.

4. تراز کننده سنگین

تعداد تراز کننده های سنگین 13 عدد، 11 عدد یا 9 عدد، قطر غلتک ها 180 میلی متر -230 میلی متر -300 میلی متر خواهد بود.
شکاف و زاویه غلتک های بالایی و غلتک های پایینی قابل تنظیم است.

بدون توقف تراز، تراز کننده به طور مداوم بدون فشار دادن صفحه فولادی در حین برش همزمان کار می کند، این برای محافظت از سطح ورق فولادی بدون بر جای گذاشتن علامت غلتکی خوب است.

هنگامی که برش برش متوقف می شود، تراز کننده با چنگال گرفته می شود و تحت اندازه گیری رمزگذار متوقف می شود.

5. برش هیدرولیک

Track Shear: Synchro برش فرکانس بالا و قاب قوی، ایستگاه هیدرولیک قوی برای برش، سروو موتور بزرگ برای ردیابی همزمان ورق فولادی.

برش گهواره ای هیدرولیک تحت اندازه گیری انکودر برش را متوقف می کند.

6. استکر خودکار

انباشته دریچه بمب، هر ورق را روی بازوی غلتکی دریافت کنید، دو بازو را باز کنید تا ورق روی میز بالابر سقوط کند.

رول میز ورق های انباشته شده را به بیرون تحویل می دهد تا بسته بندی شوند.

7. کنترل خودکار، کل فرآیند تحت کنترل PLC در حالت خودکار است.
