دستگاه برش کویل فولادی ضد زنگ خط برش فلزی با سرعت بالا 0.3-3 X 1600

ماشین برش کویل فولاد ضد زنگ با دقت بالا (0.3 -3 x 1600)

دستگاه برش ورق فولاد با دقت بالا دارای ساختار بسیار قوی است و نیاز به تولید بسیار دقیق دارد.

فولاد ضد زنگ، مانند سری SUS200، SUS300، SUS400، در مقایسه با فولاد کربن معمولیSTS دارای قدرت بیشتری است قدرت کششی ≤550Mpa.

.

ورق فولاد ضد زنگ است فولاد با کیفیت بالا، نیاز به دقت بالا برش با کیفیت بالا. سطح ورق STS روشن است، باید به خوبی در برش و روند عقب نشینی محافظت شود،رولر های گیرنده با لاستیک پوشانده می شوند..

ترکیب و ویژگی ها

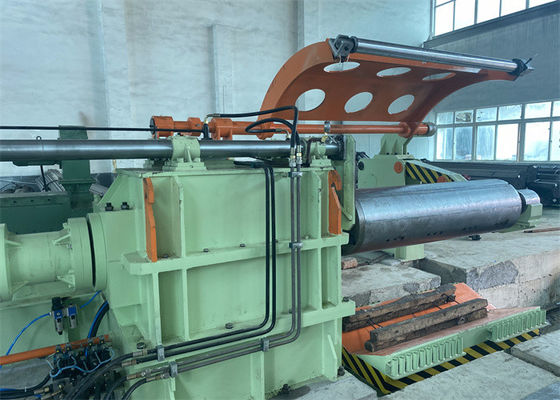

1. بسیار قوی decoiler و کویل باز کردن پرس رول و peeler صفحه شاف، به نگه داشتن کویل فولاد به طور ثابت در زمان نوار فولاد کشیده می شود، و ارسال سر نوار به دستگاه تغذیه چسب.

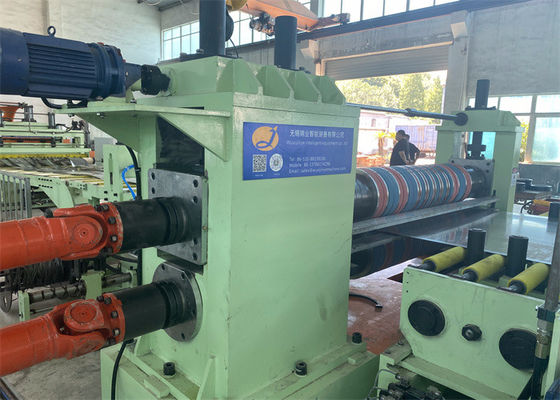

2.Slitter: پایه های برش ، شاخه ها ، چاقوها بزرگتر و قوی تر از برش معمولی هستند. قدرت موتور راننده حدود 50٪ بیشتر از مدل معمولی برش است.

3.همه رول های گیربکس از لاستیک PU پوشانده شده اند تا از خراش سطح ورق STS جلوگیری شود.

4. حلقه گودال آمپول بلندتر و به اندازه کافی عمیق است تا اطمینان حاصل شود که نوار فولادی جمع می شود.

5واحد تامین تنش دارای هم رول و هم پنبه است تا تنش ثابت تنظیم شده برای عقب نشینی را فراهم کند.

6. ریکولر دارای جدا کننده بازوی نوع پورتال فریم است، از بالا تا نوارهای جدا کننده فشار.

7سرعت برش معمولاً در حدود 80 متر در دقیقه محدود می شود.

8چاقو های برش دهنده از مواد خاص SKD11، H13K، SLD و غیره خواهند بود.

9سیستم های هیدرولیکی، مانند سیلندر های هیدرولیک، شیرها، باید قوی تر و با دوام تر باشند.

دقت برش:

• تحمل عرض شکاف: ۰٫۱۰ میلی متر؛ عرض شکاف < ۳۰۰ میلی متر، ضخامت < ۱٫۲ میلی متر، تحمل عرض شکاف ۰٫۰۵ میلی متر
• کمبر شکاف: 0.5mm / M برای نوار گسترده تر از 300mm، 1.0mm / M برای نوار < 300mm. نوار های لبه ای در محدوده 100mm از لبه کویل مادر در محدودیت نیستند.
• برر: ۰٫۰۵ میلی متر یا نه بیشتر از ۵٪ از نوار با ضخامت بیش از ۱ میلی متر که با سرعت ثابت در شرایط چاقوهای تیز و شکاف های مناسب چاقو برش داده می شود.
• عقب نشینی حیرت انگیز ± 0.5mm (در سرعت ثابت، تغییر سرعت نه خیلی سریع
• توریفرم بازپرداخت: ±2.0mm (در حداکثر قطر پیچ

فرآیند طرح بندی:

سرچرخه آماده سازی سرنشین، ماشین بارگیری سرچرخه، یک سرچرخه باز کننده با رولر مطبوعاتی، پوست کننده سر رفل، تغذیه کننده پیچ و 5 رولر پیش از سطح، برش، حلقه گودال 1، راهنمای جانبی، Slitter، رولر اسکریپحلقه گودال 2، کشنده و جدا کننده پیش، رول پست برش و بازتاب دهنده، بازتاب دهنده با جدا کننده بازو، ماشین تخلیه کویل، (دوران)

پارامترها:
