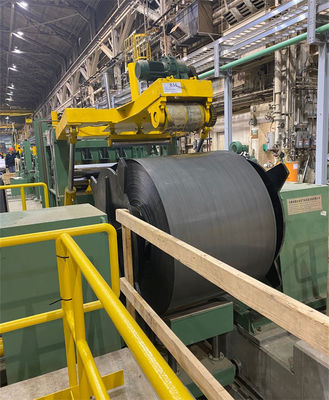

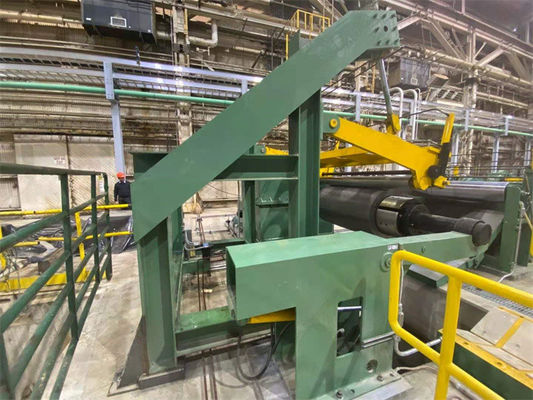

دستگاه برش گیج سنگین دستگاه سیم پیچ ورق فولادی 3-12 X 2000

خطوط برش ورق سیم پیچ فولادی گیج سنگین

برای برش صفحه سیم پیچ ضخیم در جهت طولی، مانند 8 میلی متر، 10 میلی متر، 12 میلی متر، 14 میلی متر فولاد نرم، یا برش گیج سنگین با کشش بالا، مانند 4 میلی متر، 5 میلی متر، 6 میلی متر، 7 میلی متر، 8 میلی متر و غیره، دستگاه باید سنگین را تحمل کند. ساختار بار و ماشین باید ساختار قوی قوی باشد!

ما دستگاه برش صفحه ضخیم کششی بالا را به هند مدل 6x2000، خط برش دو سر 8 × 2000 را به الجزایر و روسیه، برش 12x1250 میلی متری را به بازار داخلی در سیچوان عرضه کردیم.

مشخصات :

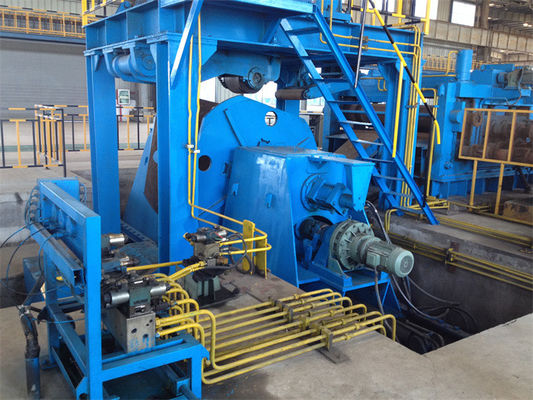

1. مخروط بازکن بزرگ بافل: صفحات سیم پیچ فولادی ضخیم اغلب سنگین با قطر بیرونی بزرگ هستند، حداکثر وزن سیم پیچ می تواند 30-40T باشد و قطر بیرونی تا حدود 2200 میلی متر است.قطر سیم پیچ داخلی چندان منظم نیست، به شکل بیضی به نظر می رسد، دو سنبه مخروطی مخالف به راحتی می توانند سیم پیچ را در داخل نگه دارند.
2. پیش تراز قوی قبل از شکاف: صفحه ضخیم برای تبدیل شدن به سیم پیچ در خط نورد پیچیده شد، شعاع سیم پیچ نوارها قوی است، تراز کننده قوی می تواند شعاع خم شدن سیم پیچ را صاف کند تا صاف شود، آماده برای شکاف بعدی.
3. کشش پنج غلتکی: کشش پنج غلتکی ساختار غلتکی 3 بر 2 است که نوارهای فولادی را به شدت تحت کشش پس زدگی پایدار نگه می دارد.
4. نوارهای جداکننده قاب پرس از روی کولر: برای اطمینان از عقب نشینی مداوم، هر نوار باید به ترتیب و محکم یک لایه روی لایه زیرین نگه داشته شود، قاب پرس جداکننده هیدرولیک به طور محکم روی فونداسیون قرار گرفته و شفت جداکننده را به وسیله دو سیلندر هیدرولیک بر روی نوارهای برگشت فشار دهید.
5. شکافنده و عقب انداز: ساختار مانند معمولی است، بسیار قوی تر است و برخی از قسمت ها از مواد خاصی استفاده می کنند.کار برش و پس زدن به صورت هماهنگ با کنترل PLC.
6. راهنمای جانبی تنظیم موتوری: برای ورق ضخامت سنج، تنظیم راهنمای جانبی با فشار دادن دکمه روی پانل موتور می شود.
7. دو سیم پیچ ضایعاتی در هر طرف: به طور مستقل توسط یک موتور فرکانس AC بزرگ، با جابجایی سیم پیچ ضایعاتی هدایت می شود.
8. کنترل الکتریکی: کابینت CCD در پشت دستگاه برش در سمت درایو قرار دارد، پانل های اپراتور در جلوی دستگاه قرار دارند که دارای صفحه نمایش لمسی و PLC زیمنس است.

 ترکیب و پارامترها:

چیدمان:
