خط برش سیم پیچ فولادی سنگین 0-50 متر/دقیقه برای گیج سنگین 10 × 1800

خطوط برش ورق سیم پیچ فولادی گیج سنگین

خط برش سیم پیچ فولادی سنگین برای گیج سنگین 10 × 1800

برش ورق سیم پیچ ضخیم در جهت طولی، مانند فولاد کربن معمولی 8 میلی متر، 10 میلی متر، 12 میلی متر، 14 میلی متر، یا برش گیج سنگین با کشش بالا، به عنوان مثال 4 میلی متر، 5 میلی متر، 6 میلی متر، 7 میلی متر، 8 میلی متر و غیره، دستگاه برش باید سنگین را تحمل کند. ساختار وظیفه و ماشین باید ساختار قوی و عملکرد خودکار باشد.

ما 6x2000 دستگاه برش صفحه ضخیم کششی بالا را به هندوستان، خط برش 8 × 2000 دو سر را به الجزایر و روسیه، شکاف 12x1250 میلی متری را به استان سیچوان داخلی عرضه کردیم.تجربیات ما غنی است، می توانیم دستگاه برش را همانطور که مشتریان می خواهند طراحی کنیم.

مشخصات :

1. بازکن دو سر بافل بزرگ: صفحات سیم پیچ فولادی ضخیم اغلب سنگین با قطر بیرونی بزرگ هستند، حداکثر وزن سیم پیچ می تواند 30-40T باشد و قطر بیرونی تا حدود 2200 میلی متر است.قطر سیم پیچ داخلی چندان منظم نیست، به شکل بیضی به نظر می رسد، دو سنبه مخروطی مخالف به راحتی می توانند سیم پیچ را در داخل نگه دارند.

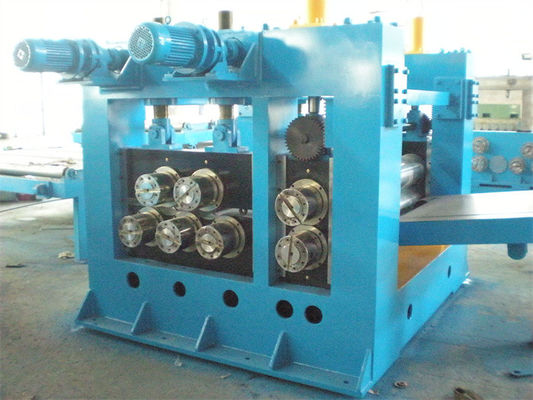

2. 5 رول قوی قبل از تراز کردن: صفحه ضخیم برای تبدیل شدن به سیم پیچ در خط نورد پیچیده شد، شعاع سیم پیچ نوارها قوی است، تراز کننده قوی می تواند شعاع خم شدن سیم پیچ را صاف کند تا صاف شود، آماده برای شکاف بعدی.

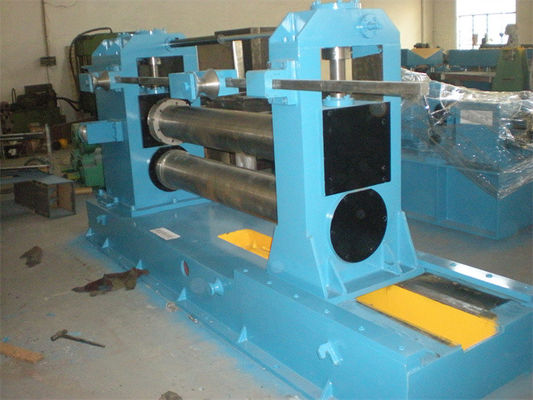

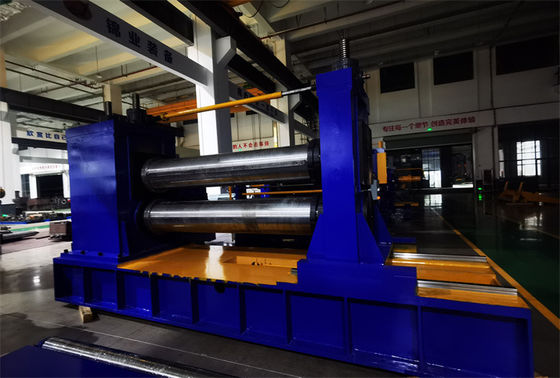

3. کشش پنج غلتکی: کشش پنج غلتکی ساختار غلتکی 3 بر 2 است که نوارهای فولادی را به شدت تحت کشش پس زدگی پایدار نگه می دارد.
4. نوارهای جداکننده قاب پرس از روی کولر: برای اطمینان از عقب نشینی مداوم، هر نوار باید به ترتیب و محکم یک لایه روی لایه زیرین نگه داشته شود، قاب پرس جداکننده هیدرولیک به طور محکم روی فونداسیون قرار گرفته و شفت جداکننده را به وسیله دو سیلندر هیدرولیک بر روی نوارهای برگشت فشار دهید.

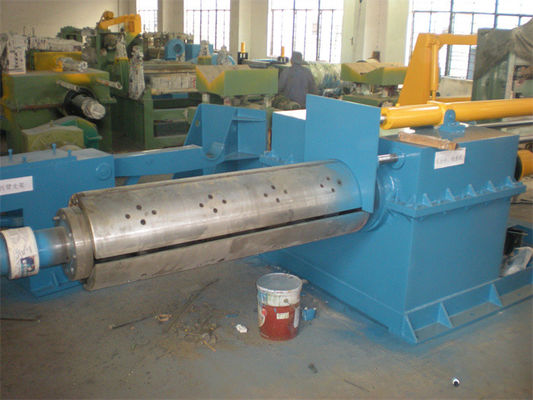

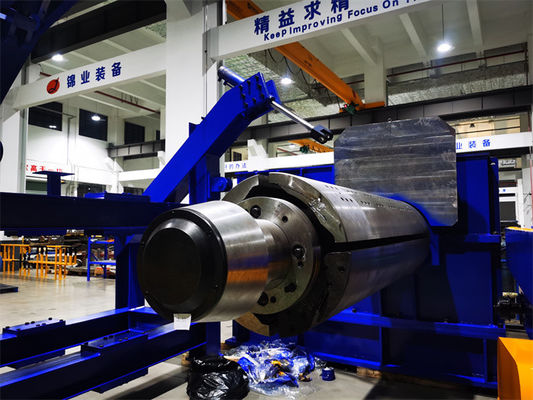

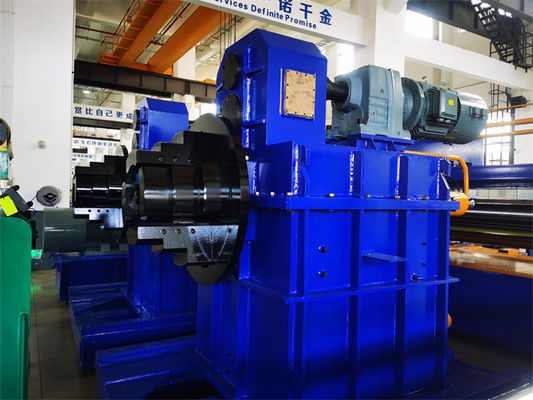

5. شکافنده و عقب انداز: ساختار مانند معمولی است، بسیار قوی تر است و برخی از قسمت ها از مواد خاصی استفاده می کنند.کار برش و پس زدن به صورت هماهنگ با کنترل PLC.
6. راهنمای جانبی تنظیم موتوری: برای ورق ضخامت سنج، تنظیم راهنمای جانبی با فشار دادن دکمه روی پانل موتور می شود.
7. دو سیم پیچ ضایعاتی در هر طرف: به طور مستقل توسط یک موتور فرکانس AC بزرگ، با جابجایی سیم پیچ ضایعاتی هدایت می شود.
8. کنترل الکتریکی: کابینت درایو اصلی در پشت دستگاه برش در سمت درایو قرار دارد، پانل های اپراتور در جلوی دستگاه قرار دارد که دارای صفحه نمایش لمسی و زیمنس PLC است.

 ترکیب و پارامترها:

چیدمان:
