دستگاه برش ورق گیج نازک خطوط برش فولادی با سرعت بالا

خطوط برش فولادی با سرعت بالا برای ورق گیج نازک

دستگاه برش ورق نازک نیاز به برش با سرعت بالا 120 متر در دقیقه، 150 متر در دقیقه، 200 متر در دقیقه دارد، بنابراین حدود نیم ساعت می تواند یک سیم پیچ را برش دهد، به علاوه

مکانیسم موثر برای کوتاه کردن زمان تنظیم شده است، زمان بارگیری، نخ و تخلیه را می توان در عرض 10 دقیقه به پایان رساند، هر 8 ساعت می تواند 10 سیم پیچ را شکاف دهد (10 سیم پیچ x 15T = 150T).

شخصیت ها:

1. زین ذخیره کویل: سیم پیچ را روی زین قرار دهید، ماشین کویل (کالسکه) می تواند زیر سیم پیچ بیاید و آن را بالا بیاورد، که زمان کار جرثقیل سقفی را کاهش می دهد و اگر جرثقیل مستقیماً سیم پیچ را روی ماشین کویل قرار دهد از آسیب دیدن سیم پیچ فولادی جلوگیری می کند.
2. ماشین بارگیری کویل: ماشین کویل از نوع کف یا نوع گودال، از بارگیری کارآمد کویل بر روی سنبه باز کردن کویل اطمینان حاصل کنید.

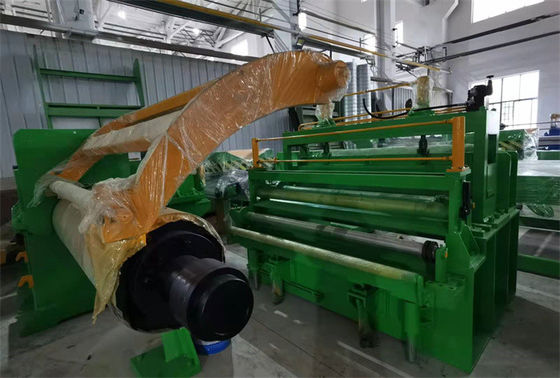

3. کویل گیر تک سنبه: سنبه انبساط هیدرولیکی مناسب برای 508 میلی متر، و می تواند بخش های اضافی یا آستین لاستیکی را برای باز کردن سیم پیچ های بزرگتر نصب کند.بار روی سنبه با ابعاد مختلف کویل های فلزی متفاوت است.
4. بازوی پرس کششی سر کویل، صفحه بیل‌کن پوست‌کن: برای باز کردن سر کویل با یکدیگر همکاری کنید و به فیدر پینچ ارسال کنید.
5. فیدر و تجهیزات پیش تراز کردن: در رزوه زنی، سر سیم پیچ را به سمت شکافنده به جلو بفرستید، در حالت خودکار، همزمان با شکافنده که به طور مداوم نوار را به حلقه انباشته می فرستد.

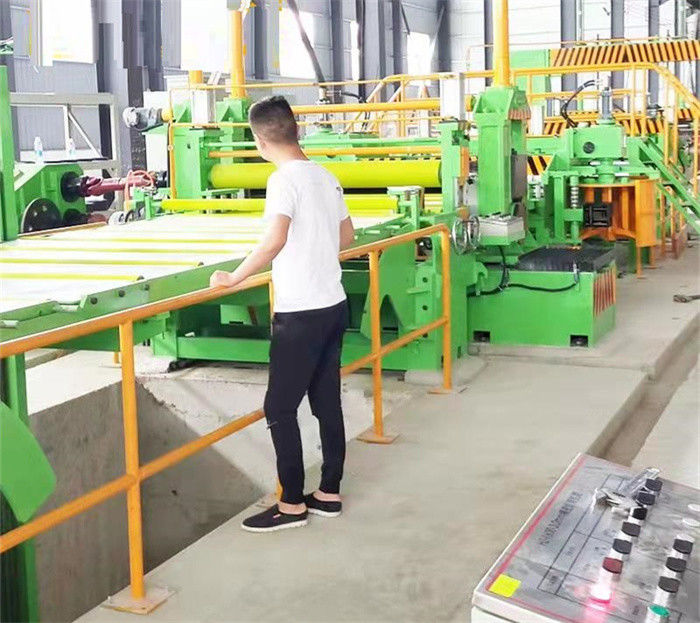

6. 1# اولین حلقه انباشته در زمین: صفحه فلاپی هیدرولیک به عنوان پل برای عبور ورق نازک در مرحله رزوه کاری، در حالت خودکار، انباشته شدن حرکت فولادی در گودال حلقه برای همگام سازی تغذیه پینچ و سرعت برش، با چشم های برقی روی دیواره های گودال برای بازخورد.
7. غلتک های فشاری و راهنمای جانبی: برای هدایت افقی و عمودی نوار فولادی در مرکز دستگاه برش.راهنمای جانبی را به صورت دستی با عرض نوار فولادی تنظیم کنید.

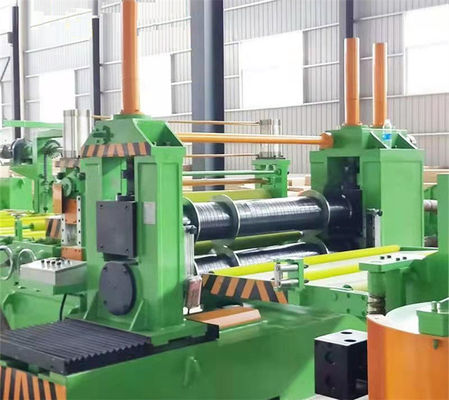

8. دستگاه اصلی، دستگاه برش: شامل یک جفت شفت چاقوی موازی، یک پایه شکاف متحرک، یک پایه شکاف ثابت، مکانیزم پیچ، درایو و انتقال کنترل شده توسط درایور DC / AC.
9. کویل ضایعات لبه: ضایعات لبه باد کردن، کشش سیم پیچ توسط موتور سیکلوئید از طریق چرخ اصطکاک ارائه می شود.
10. گودال حلقه انباشته 2#: همان ساختار با گودال انباشته 1#، برای تضمین سرعت همزمان شکاف و پس زدن، نوارهای شکاف هرگز در حلقه درگیر نمی شوند.
11. تنش و سرعت واحد اندازه گیری: نوع نمد پشم هیدرولیک یا نوع غلتکی ارائه کشش پس زدگی، رمزگذاری اندازه گیری سرعت خط قبل از پس زدن.
12. غلتک منحرف کننده و پیش جداکننده: قبل از پس زدن، نوارهای فولادی را به ترتیب جدا کرده و جهت نوارها را به سمت عقب گیر سنبه هدایت کنید.
13. تفکیک بازو و عقب انداز: سنبه قطعات بدون درز یا باز، برای اطمینان از پس زدن خوب، قوز سیم پیچ ≤0.5 میلی متر، اختلاف لبه ± 0.10 میلی متر.
14. سیستم کنترل الکتریکی: زیمنس PLC برای کنترل خط برش که با سرعت بالا 200 متر در دقیقه کار می کند.ü
