خطوط برش سیم پیچ ورق فلزی با سرعت بالا ماشین خط برش سفارشی

خطوط برش سیم پیچ ورق فلزی با سرعت بالا سفارشی شده است

خطوط برش با سرعت بالا به معنای سرعت خط 120 متر در دقیقه، 150 متر در دقیقه، حداکثر تا 200 متر در دقیقه، به علاوه زمان کارآمد بارگیری، رزوه کشی و تخلیه حدود 10 دقیقه است، به عنوان مثال یک سیم پیچ فولادی 0.3mm x 1250mm 15T را با سرعت 150 متر در دقیقه شکاف دهید. 35 دقیقه، مجموعا 45 دقیقه، هر 8 ساعت 10 کویل 150 تن طول می کشد.

شخصیت های هر واحد:

1. زین ذخیره کویل: یک سیم پیچ را روی زین قرار دهید، ماشین کویل زیر سیم پیچ بیاید و آن را بالا بیاورید، که زمان کار جرثقیل سقفی را کاهش می دهد و اگر جرثقیل مستقیماً سیم پیچ را روی ماشین سیم پیچ قرار دهد، سیم پیچ فولادی آسیب نبیند.
2. ماشین بارگیری کویل: یا از نوع کف یا نوع گودال، سیم پیچ را روی سنبه uncoil قرار دهید.

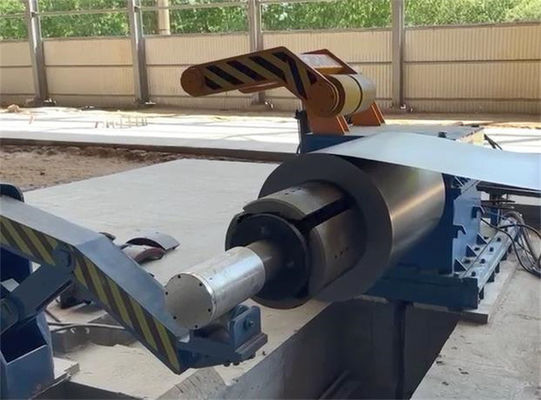

3. Uncoiler: کنسول تک سنبه یا انتهای شفت با تکیه گاه، سنبه انبساط هیدرولیکی مناسب برای 508 میلی متر، و می تواند قطعات اضافی یا آستین لاستیکی را برای باز کردن کویل های ID بزرگتر نصب کند.بار روی سنبه با کویل های ابعاد مختلف متفاوت است.
4. غلتک پرس سر کویل، صفحه بیل پوست کن: برای باز کردن سر کویل با یکدیگر همکاری کنید و به فیدر پینچ ارسال کنید.
5. فیدر و پیش تراز: در مرحله رزوه کاری، سر سیم پیچ را به سمت شکافنده به جلو ارسال کنید، در حالت خودکار، همزمان با شکافنده که به طور مداوم ورق فلز را به آکومولاتور می فرستد.
6. 1# اولین حلقه انباشته در زمین: صفحه فلاپ هیدرولیک به عنوان پل برای عبور ورق در مرحله رزوه کشی، در حالت خودکار، انباشته شدن حرکت فولادی در گودال برای همگام سازی سرعت تغذیه و شکاف، با سنسورهای الکتریکی روی دیواره های گودال برای کنترل حلقه.
7. غلتک های فشاری و راهنمای جانبی: برای هدایت افقی و عمودی نوار فولادی در مرکز دستگاه برش.

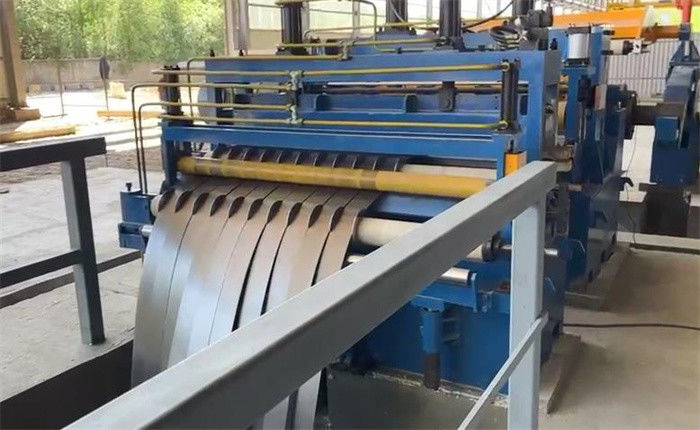

8. دستگاه اصلی، شکافنده: شامل یک جفت شفت موازی، یک پایه شکاف متحرک، یک پایه شکاف ثابت، مکانیسم پیچ، درایو و انتقال کنترل شده توسط درایور DC / AC، نصب اپراتور بر روی شفت های دوگانه مطابق با نوارهای تمام شده اندازه ها
9. سیم پیچ ضایعات لبه: ضایعات لبه باد کردن، کشش سیم پیچ توسط مبدل فرکانس کنترل می شود.
10. گودال حلقه انباشته 2#: همان ساختار با گودال انباشته 1#، برای تضمین سرعت همزمان شکاف و پس زدن، نوارهای شکاف هرگز در حلقه درگیر نمی شوند.
11. تنش و سرعت واحد اندازه گیری: نوع نمد پشم هیدرولیک یا نوع غلتکی ارائه کشش پس زدگی، رمزگذاری اندازه گیری سرعت خط قبل از پس زدن.
12. غلتک منحرف کننده و پیش جداکننده: قبل از پس زدن، نوارهای فولادی را به ترتیب جدا کرده و جهت نوارها را به سمت عقب گیر سنبه هدایت کنید.
13. جداکننده بازو و عقب انداز: سنبه بدون درز یا بخش باز، برای اطمینان از عقب نشینی خوب، قوز سیم پیچ ≤0.5 میلی متر، اختلاف لبه ± 0.10 میلی متر، جداکننده بازو به صورت هیدرولیکی با بزرگتر شدن سیم پیچ برگشتی به سمت بالا حرکت می کند.
14. سیستم کنترل الکتریکی: زیمنس PLC برای کنترل خط برش که با سرعت بالا کار می کند.
15. ایستگاه و خطوط لوله هیدرولیک: موتور پمپ AC زیمنس، پمپ پیستون متغیر یوکن و لوله های روغن بدون درز.

مولفه های:

چیدمان:
