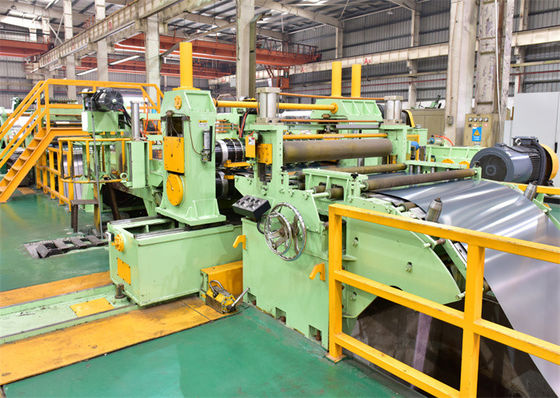

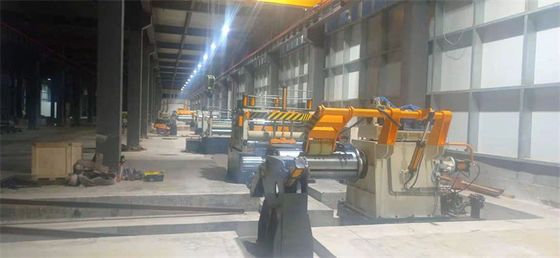

دستگاه خط برش نوار مسی برنجی با دقت بالا 4 X 650

دستگاه خط برش نوار مسی برنجی با دقت بالا 4 X 650
Basic Properties
country of origin
ووکسی، چین
Brand Name
Jinye
PRODUCT MODEL
مس (0.3-4) x 650
Trading Properties
MOQ
1 مجموعه
Packing
2×40HC
period for dispatch
100-150 روز
payment method
L/C، T/T
Supply Capacity
10 ست در سال

Product Details

برجسته کردن:

خط برش فلزی با دقت بالا

,

خط برش فلز 4 X 650

,

دستگاه خط برش نوار مسی برنجی

Prodcut Name: دستگاه برش ورق فلزی، دستگاه برش فویل مسی، دستگاه برش آلومینیومی
Sheet Material: آلومینیوم، مس، برنج، برنز
Sheet Thickness: 0.3-4 میلی متر
Sheet Width: 200-650 میلی متر
Slitting Speed: 100 میلیون در دقیقه
Coil I.D: 508 میلی متر
Coil O.D: 1800 میلی متر
Coil Weight: 5 تن
Slitting Precision: ± 0.10 میلی متر
Number Of Slitting: نوار 3mm x 15
Applicable Industries: انرژی و معادن، استفاده خانگی، هتل ها، خرده فروشی، مزارع، ساخت و ساز، مغازه های پوشاک، رستوران، مغازه
Key Selling Points: دقت بالا، بهره وری بالا، هزینه کم و سرعت بالا
After Sales Service: پشتیبانی آنلاین، نصب میدانی
After Warranty Service: پشتیبانی فنی ویدئویی، پشتیبانی آنلاین، تعمیر و نگهداری میدانی
Product Brief
دستگاه برش خط تراش مس رقابتی با دقت بالا برش نوار مس یک پیوند ساخت و پردازش نوار مس است که در مرحله نهایی پس از ریختن، رولینگ گرم، رولینگ سرد قرار می گیرد. نوار مس از رولینگ داغ از بلیت تا تقریباً 15 میلی متر ضخامت ساخته شده است ، کارخانه رولینگ سرد مس اولین کارخانه رولینگ خشن خواهد بود که حدود 3 می...
Product Description

دستگاه برش خط تراش مس رقابتی با دقت بالا



برش نوار مس یک پیوند ساخت و پردازش نوار مس است که در مرحله نهایی پس از ریختن، رولینگ گرم، رولینگ سرد قرار می گیرد.

نوار مس از رولینگ داغ از بلیت تا تقریباً 15 میلی متر ضخامت ساخته شده است ، کارخانه رولینگ سرد مس اولین کارخانه رولینگ خشن خواهد بود که حدود 3 میلی متر ورق دارد ،بعد از آن، آسیاب لاستیک خوب، نوار مس و حتی ورق مس را می سازد.، نوار مس ((فایل) ضخامت 0.08-4mm، عرض در 650mm، بنابراین ظرفیت دستگاه برش نوار مس 0.3-4 × 650 است، و ماشین برش ورق مس 0.08-0.5 × 400mm
مس ((برنز، مس) و آلیاژ مس استریپ ها به طور گسترده ای در صنایع الکترونیک، خودرو، برق، لوازم خانگی و غیره برای ساخت قطعات مانند عناصر الکتریکی، نگهدارنده نور،کلاه باتری، دکمه ها، مهر و موم ها و غیره



فرآیند طرح بندی:

Coil-loading→Single Mandrel uncoiling →Coil-end-press & shoveling→Double-roller pinch feeding/Five-roller pre-leveling → End-cutting → Hole Accumulator1 → Side Guide → Disc slitting→Scrap reeling→Hole Accumulator 2→Pre-separator، تنشگر→فصل کننده بازو بالا ،بازپرداخت→افزایش کویل ها → کنترل هیدرولیکی → کنترل الکتریکی




مطالب بعدی:

  • مس (C110/C120/C122/C144) ،
  • مس زرد ((C260/C268/C272) ،
  • مس قرمز (C230/C220/C210)
  • برنز (C510/C511/C519/C521/C524)
  • ضخامت نوار: 0.3mm تا 4.0mm
  • پهنای نوار: 200×680mm
  • قطر داخلی کویل ها: Φ508mm.
  • قطر بیرونی کویل ها: Φ1300mm
  • حداکثر وزن کویل: 5000 کیلوگرم

محصول نهایی:

  • عرض نوار شکاف: 10mm - 100mm
  • تحمل عرض شکاف: +/-0.05mm
  • کشش لبه: +/-0.10mm/m
  • لوله کش: 0.5mm
  • حاشیه: 0.015 -0.20mm

ترکیب و پارامترهای:

نه، نه ترکیب پارامتر
1 ماشین کویل تغذیه 5T
2 دستگاه باز کردن دو لوله Φ508 mm، بار 5T
3 تغذیه ی پیچ و سه رولر استیلر Φ160 mm، 15KW
4 برش هیدرولیک 3 × 700
5 حلقه گودال1 طول 3000 میلی متر
6 راهنمای جانبی و Pres Roller عرض 100-700 میلی متر
7 ماشین برش Φ180mm،55KW
8 لوله ی خرد کناری و نوار های دم فشار 3KW x 2
9 آمپولیتر حفره ای طول 3000 میلی متر
10 جدا کننده پیش، کشنده، رول تعادل دو بار جدا کردن، تنش احساس پشم، تنش کمربند
11 ریکولر (با دیسک های جدا کننده، فشار دهنده)

Φ508mm، 55KW، 5T

Φ300mm، 5T

Φ200mm، 3T

Φ100mm، 1T

12 کپسول های تخلیه ماشین 5T
13 سیستم هیدرولیک دریچه های رکسرت، پمپ یوکن
14 سیستم کنترل الکتریکی درایو پارکر DC، PLC زیمنس و صفحه لمسی



پیکربندی:

بخش مواد، پردازش، برند
گره، محور، رول 42CrMo،HB250-275
داربست قطعات 42CrMoforging، HB280-300، سطح MF HRC50-55، پوشش کروم سخت، پولیش سطح
قاب، پایه Q235-A,Q345 ((16Mn) جوش و درمان آبرسان بر روی صفحات فولادی
بدنه گیربکس Q345 جوشکاری صفحات، درمان حرارتی، شلیک شن و ماسه، نقاشی اولیه
دنده ها: فولاد 40Cr ، HB240-255 ، دندان های سخت شده ، دندان های خرد شده
قطعات بازپردازی: 55# فولاد ریخته شده، تند کردن، پوشش و پولیش کروم سخت
پمپ هیدرولیک پمپ متغیر Yuken
PLC زیمنس S200
محموله HRB، ZWZ، SKF
قطعات پنوماتیک حمله هوايي، اس ام سي
