Q235 S355 Steel Coils Slitting Line Machine Heavy Gauge Slitting Line 14 X 2000

خط برش سنگین برای کویل های فولادی Q235 S355 14 x 2000

برای برش ورق کویل با ضخامت 3-14 میلی متر در جهت طولی (یا برش سنگین با مقاومت کششی بالا، مانند 2-8 میلی متر) و غیره، دستگاه برش بار سنگینی را تحمل می کند و ساختار دستگاه مستحکم خواهد بود!

سطح اتوماسیون خط برش سنگین باید بالا باشد، زیرا عملکرد دستی برای دستگاه سنگین امکان پذیر نخواهد بود، تمام تنظیمات باید خودکار باشد، مانند نخ کردن سر کویل، راهنمای مرکزی، جمع کننده ضایعات، تعویض جداکننده، بارگیری و تخلیه کویل و غیره.

بدیهی است که خط برش سنگین یک سرمایه گذاری بزرگ است، کاربرد آن برای برش کویل های فولادی سنگین، فولاد کم کربن یا فولاد کم آلیاژ است، شاید تعداد برش های آن زیاد نباشد زیرا عرض نوارهای ضخامت سنج کوچک نخواهد بود.

ویژگی ها:

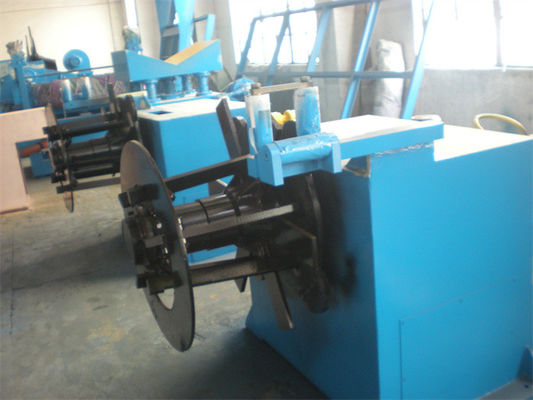

1. بازکننده دو مخروطی با بافل بزرگ: ورق های کویل فولادی ضخیم اغلب سنگین با قطر بیرونی بزرگ هستند، حداکثر وزن کویل می تواند 30-40 تن و قطر بیرونی تا حدود 2200 میلی متر باشد. قطرهای داخلی کویل چندان منظم نیستند، به شکل بیضی به نظر می رسند، دو فک مخروطی مقابل می توانند به راحتی از داخل کویل پشتیبانی کنند.

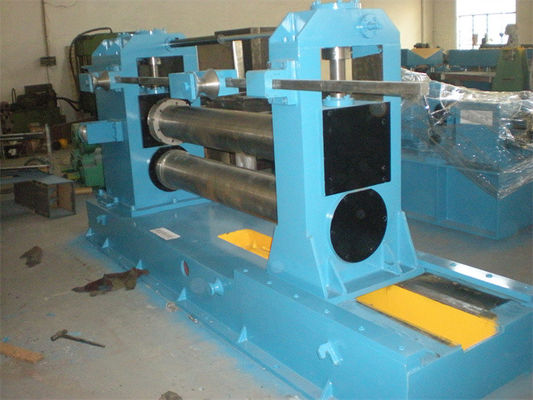

2. تراز کننده قوی قبل از برش: ورق ضخیم در خط نورد به کویل تبدیل می شود، شعاع کویلینگ نوارها قوی است، تراز کننده قوی می تواند شعاع خمشی کویل را صاف کند تا صاف شود، آماده برای برش بعدی.
3. راهنمای جانبی تنظیم موتوری: برای ورق ضخامت سنج، تنظیم راهنمای جانبی با فشار دادن دکمه روی پنل موتوری می شود.

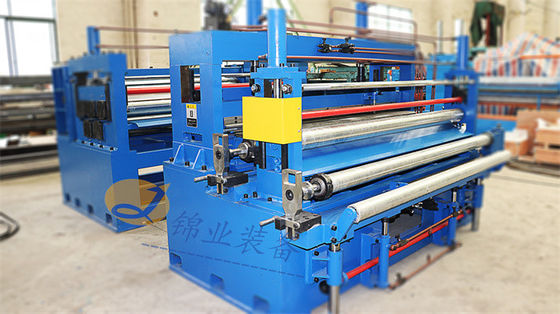

4. برش و جمع کننده: ساختار مشابه حالت عادی است، بسیار قوی تر است و برخی از قطعات از مواد خاصی استفاده می کنند. برش و جمع آوری با کنترل PLC به صورت همزمان کار می کنند.
5. دو جمع کننده ضایعات در هر طرف: به طور مستقل توسط یک موتور فرکانس AC بزرگ هدایت می شود، با جابجایی جمع آوری ضایعات.
6. کشش دهنده پنج غلتکی: کشش پنج غلتک ساختار 3 روی 2 غلتک است، که نوارهای فولادی را تحت کشش جمع آوری پایدار نگه می دارد.

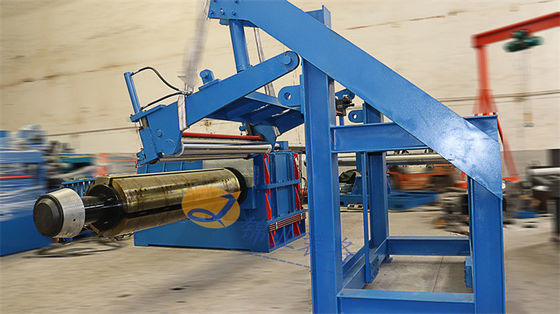

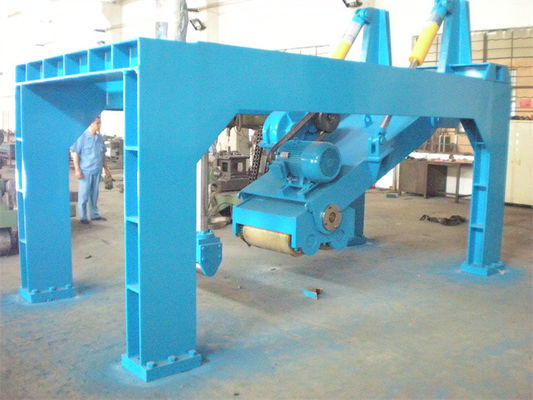

7. قاب پرس جداکننده نوارها روی جمع کننده: برای اطمینان از جمع آوری مداوم، هر نوار باید به ترتیب و محکم یک لایه روی لایه زیرین نگه داشته شود، قاب پرس جداکننده هیدرولیکی محکم روی فونداسیون قرار می گیرد و شفت جداکننده را با دو سیلندر هیدرولیکی روی نوارهای جمع آوری فشار می دهد.
8. کنترل الکتریکی: کابینت کنترل مرکزی در پشت دستگاه برش در سمت درایو قرار دارد، پنل های اپراتور در جلوی دستگاه قرار دارند که دارای صفحه نمایش لمسی و PLC زیمنس هستند.
9. پک قدرت هیدرولیک دو ایستگاه خواهد بود، یکی در مرحله جلوی خط و دیگری در مرحله عقب.

 ترکیب و پارامترها:

چیدمان:
