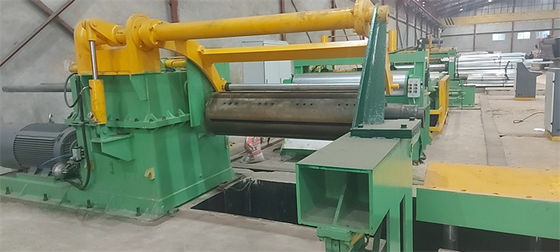

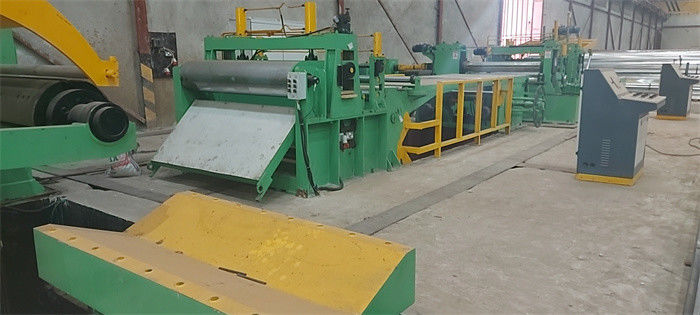

خط برش دقیق گیج نور 0.3-3 X 1250

Hot Sale Precision Slitting Line for Light Gauge (0.3-3 X 1250)

خط برش ورق گیج سبک دارای مدل فروش داغ،0.3-3 X 1250، برش سرعت معمولاً 120 متر در دقیقه، مکانیسم مرتب شده استبرای کاهش زمان استراحت، زمان بارگیری، رزوه کشی و تخلیه یک کویل را می توان در 10 دقیقه به پایان رساند.به طور کلی سیم پیچ 15T به 30-40 دقیقه نیاز دارد، هر روز 8 ساعت می تواند 200T تولید کند.

خط برش فلزی با سرعت بالا دارای مشخصات دقیق طراحی، ماشینکاری، مونتاژ و نصب است، ما 3 خط 1250 برش را به روسیه (2 مجموعه)، قزاقستان (2 مجموعه)، کاستاریکا (1 مجموعه)، السالوادور (1 مجموعه) عرضه کردیم. ، کلمبیا (1 مجموعه)، تانزانیا (1 مجموعه)، نیجریه (1 مجموعه)، فیلیپین (2 مجموعه) و غیره.

ترکیب بندی و چیدمان

زین آماده کویل، ماشین بارگیری کویل، کویل بازکن، سر کلاف بازکن، فیدر پینچ و پیش تراز، برش، آکومولاتور گودال 1، راهنمای ورودی، شکافنده، سیم پیچ ضایعات، آکومولاتور گودال 2، کشنده و پیش جداکننده، غلتک پست برش و منحرف کننده , کویل با جداکننده بغل, ماشین تخلیه کویل, (گردن)

• 1. زین نگهدارنده سیم پیچ: سیم پیچ را روی زین قرار دهید، ماشین کویل زیر سیم پیچ بیاید و آن را بلند کنید.
• 2. ماشین بارگیری کویل: ماشین کویل از نوع طبقه یا نوع گودال، سیم پیچ را روی سنبه باز کردن سیم پیچ قرار دهید.
• 3. Uncoiler یک سنبه: سنبه انبساط هیدرولیک برای استاندارد Ф508mm، و می تواند بخش های اضافی یا آستین لاستیکی را برای باز کردن سیم پیچ های ID بزرگتر نصب کند.
• 4. غلتک پرس سر کویل، صفحه بیل زنی پوست کن: برای باز کردن سر کول و ارسال سر به فیدر خرج کردن.
• 5. فیدر پینچ، تراز 3 رول، برش جلو: در رزوه زنی، سر سیم پیچ را به جلو به شکافنده، در حالت خودکار، همزمان با شکافنده که نوار را به طور پیوسته به حلقه جمع کننده 1# ارسال می کند.
• حلقه انباشته 6.1#: صفحه فلاپی هیدرولیک به عنوان پل برای عبور ورق نازک در مرحله رزوه کاری، در حالت خودکار، انباشته شدن حرکت فولادی در گودال حلقه برای همگام سازی تغذیه پینچ و سرعت برش.
• 7. غلتک ها و راهنمای جانبی را فشار دهید: برای هدایت افقی و عمودی نوار فولادی در مرکز شکافنده.
• 8. شکافنده: شامل یک جفت میل چاقو موازی، یک پایه شکاف متحرک، یک پایه شکاف ثابت، مکانیسم پیچ، موتور و گیربکس و همچنین ابزارهای برش با دقت بالا.
• 9. سیم پیچ ضایعات لبه: ضایعات لبه باد کردن، کشش سیم پیچ توسط موتور کنترل شده توسط اینورتر ارائه می شود.
• 10.2# گودال آکومولاتور: همان ساختار با گودال انباشته کننده 1#، برای تضمین سرعت همزمان شکاف و عقب نشینی، نوارهای شکاف هرگز در حلقه درگیر نمی شوند.
• 11. غلتک های پرس، کشش، برش پست: نوارهای شکاف فشاری، نوع نمد پشمی هیدرولیک یا ارائه کشش نوع غلتکی از پس زدن، دم های نوار را صاف کنید.
• 12. پیش جداکننده و غلتک منحرف کننده: قبل از عقب نشینی، نوارهای فولادی را به ترتیب جدا کرده و نوارها را منحرف کنید تا گیره سنبه عقب رانده شود.
• 13. جدا کردن بازو و عقب انداز: سنبه قطعات بدون درز یا باز، نوارهای سیم پیچ به طور منظم.
• 14. کویل تخلیه ماشین: کویل های شکاف را از سنبه عقب نشینی خارج کنید.
• 15. سیستم هیدرولیک: بسته قدرت هیدرولیک، شیرها، لوله ها و اتصالات
• 16. سیستم کنترل الکتریکی: زیمنس PLC برای کنترل کار خط برش.

مولفه های

طراحی چیدمان
