ورق فولادی با سرعت بالا برش به طول دستگاه نور سنج زیر 3 میلی متر

برش ورق فولادی با سرعت بالا به طول خط نور سنج

ورق گیج سبک برش به طول خط فولادی با سرعت بالا با دقت بالا، در کارخانه های تولید ورق های فلزی محبوب است.

برای کلاف های فولادی از ضخامت 0.3 تا 3.0 میلی متر، معمولاً فولاد نورد سرد، فولاد گالوانیزه، فولاد پیش رنگ شده، فرآیند باز کردن، تسطیح و برش به طول نیاز به سرعت بالایی دارد:

1/ سرعت برش سریع:

در برش با توقف سریع، سرعت ورق تا طول مشخصی بالا و پایین می شود و ورق برش سریع قطع می شود

2/ سرعت دویدن سریع

ورق با حداکثر سرعت ممکن اجرا می شود تا بریده شود و روی هم چیده شود.

برش توقف سریع زمان مشخصی را پوشش می دهد، طول دویدن از شتاب، سرعت کامل و کاهش سرعت تشکیل شده است، فرض کنید سرعت متوسط، کل زمان ساخت هر ورق زمان برش، طول ورق و سرعت متوسط ​​تعیین می شود.

ترکیب بندی

• 1. زین ذخیره سیم پیچ، چند کویل ذخیره کنید
• 2. ماشین بارگیری کویل.تخلیه یک سیم پیچ به uncoiler
• 3. Uncoiler یک سنبه: سنبه انبساط هیدرولیک برای استاندارد Ф508mm.
• 4. غلتک اسنابر سر کویل، صفحه بیل کن پوست کن: برای باز کردن سر کول و فرستادن سر به فیدر پینچ

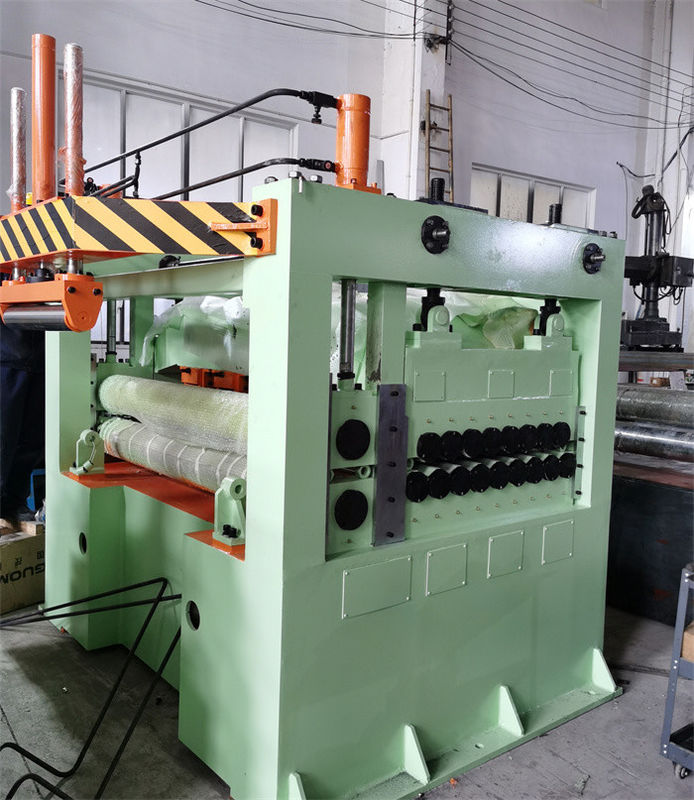

• تراز غلتکی 5.2+17: 4Hi یا 6Hi، کشش پشتی بین تراز کننده و لحاف کننده مفید است.
• 6. آکومولاتور گودال: در مرحله رزوه کشی پل تابدار گودال را می پوشاند تا ورق سیم پیچ از روی آن عبور کند، در مرحله اجرای خودکار ورق در گودال جمع می شود.
• 7. اندازه گیری طول سرو (و لمینیت فیلم): اندازه گیری طول سرو (جفت غلتک پینچ یا ساختار غلتکی 2+5+2 که توسط سرو موتور و کنترلر هدایت می شود)، با غلتک های پینچ روکش شده PU برای لمینیت فیلم

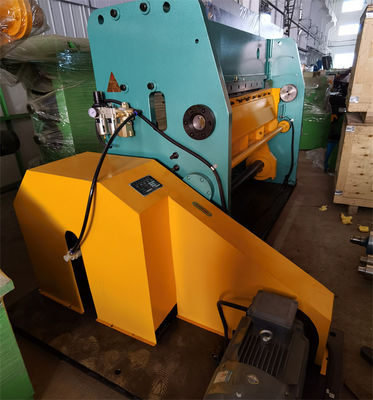

• 8. برشی توقف سریع پنوماتیک: برش میل لنگ از پایین به بالا، تیغه پایینی v شکل.
• فاصله بین تیغه بالایی و تیغه پایینی به راحتی تنظیم می شود.

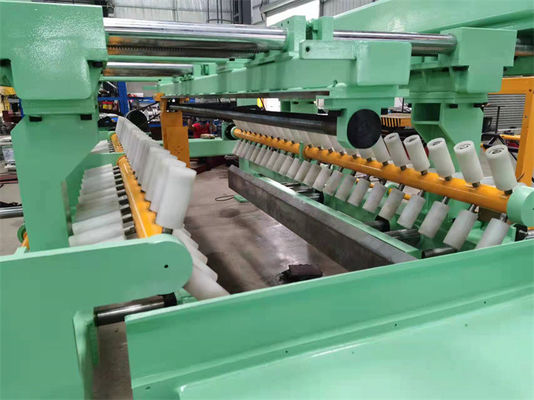

• 9. نوار نقاله: ورق های تمام شده را به استاکر منتقل کنید
• 10.Stacker: انباشتن بار 5T.
• 11. Sheets Car: ورق ها را تحویل دهید، سپس بسته بندی کنید.می تواند دو ماشین باشد، یکی کار می کند و دیگری منتظر است.
• 12. سیستم هیدرولیک: پمپ دنده ای 7.5 کیلووات فشار 12 مگاپاسکال را فراهم می کند.
• 13. سیستم کنترل الکتریکی: یک کابینت برقی و دو پنل اپراتور (یک کنسول برای سروو اندازه گیری، PLC، HMI و انباشته، یکی برای باز کردن و تراز کردن) با عملکرد کامل و ایمن

مولفه های:

فرآیند چیدمان:

عکس ها:
