برش دقیق به طول سیم پیچ ورق فولادی برش به خط طول 0.3-3 X 1300

دستگاه برش ورق فولادی دقیق به خط طول

ورق دقیق برش فولادی به خط طول یکی از محصولات اصلی است، محدوده ورق سنج نازک 0.2-2mm، 0.3-3mm، 0.4-4mm، 0.3-3 x 1300 برش سریع سریع به خط طول مدل فروش داغ است.

کویل های فولادی فولاد نورد سرد، فولاد گالوانیزه، فولاد پیش رنگ شده هستند، فرآیند باز کردن، تسطیح و برش به طول با سرعت بالا انجام می شود:

برش توقف سریع زمان مشخصی را پوشش می دهد، طول دویدن از شتاب، سرعت کامل و کاهش سرعت تشکیل شده است، فرض کنید سرعت متوسط، کل زمان ساخت هر ورق زمان برش، طول ورق و سرعت متوسط ​​تعیین می شود.هر دقیقه 25 عدد برای ورق به طول 2 متر.

ترکیب بندی

• 1. زین ذخیره کویل، 20T
• 2. ماشین بارگیری کویل.20T
• 3. uncoiler مندرل: سنبه انبساط هیدرولیک برای استاندارد Ф508mm، موتور کشش عقب برای باز کردن و تسطیح پایدار نصب شده است.
• 4. غلتک اسنابر سر کویل، صفحه بیل کن پوست کن: برای باز کردن سر کویل و فرستادن سر به فیدر و تراز کننده پینچ.

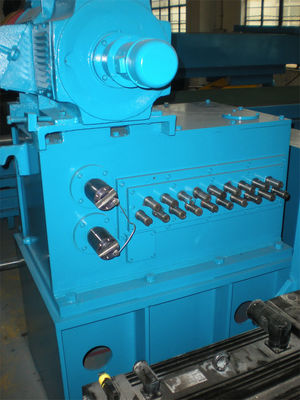

• تراز غلتکی 5.2+17: 4Hi، غلتک های پشتیبان 4 ردیفی، 75KW DC.
• 6. آکومولاتور گودال: در مرحله رزوه زنی، پل تابدار گودال را می پوشاند تا ورق سیم پیچ از روی آن عبور کند، در حالت خودکار، ورق را در گودال جمع می کند، زیرا تراز کننده بدون توقف کار می کند.
• 7. اندازه گیری طول سرو (و لمینیت فیلم): اندازه گیری طول سرو (جفت غلتک پینچ که توسط سرو موتور و کنترلر هدایت می شود)، با غلتک های پینچ روکش شده PU برای لمینیت فیلم

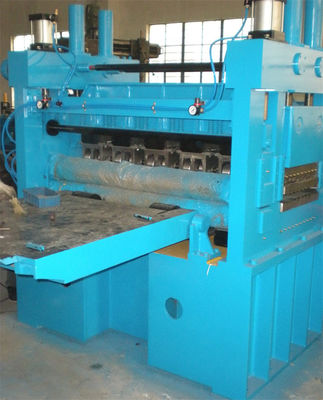

• 8. برشی توقف سریع پنوماتیک: برش میل لنگ از پایین به بالا، تیغه پایینی v شکل.
• 9. نوار نقاله: ورق های تمام شده را به استاکر منتقل کنید
• 10.Stacker: انباشتن بار 5T.
• 11. Sheets Car: ورق ها را تحویل دهید، سپس بسته بندی کنید.می تواند دو ماشین باشد، یکی کار می کند و دیگری منتظر است.
• 12. سیستم هیدرولیک: پمپ دنده ای 7.5 کیلووات فشار 12 مگاپاسکال را فراهم می کند.
• 13. سیستم کنترل الکتریکی: یک کابینت برقی و دو پنل اپراتور (یک کنسول برای سروو اندازه گیری، PLC، HMI و انباشته، یکی برای باز کردن و تراز کردن) با عملکرد کامل و ایمن

مولفه های:

مشتریان ما از برش با سرعت بالا به طول:

در مالزی، KSA، امارات متحده عربی، نیجریه، الجزایر، ایالات متحده آمریکا، روسیه، اتیوپی و غیره قرار بگیرید.

فرآیند چیدمان:

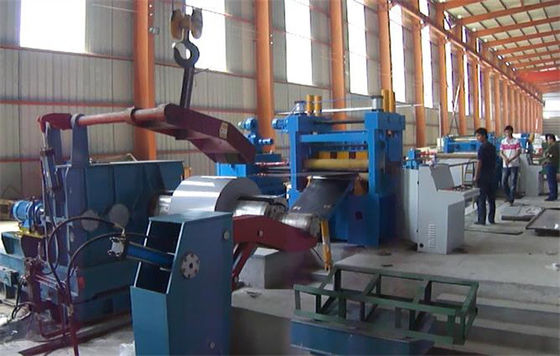

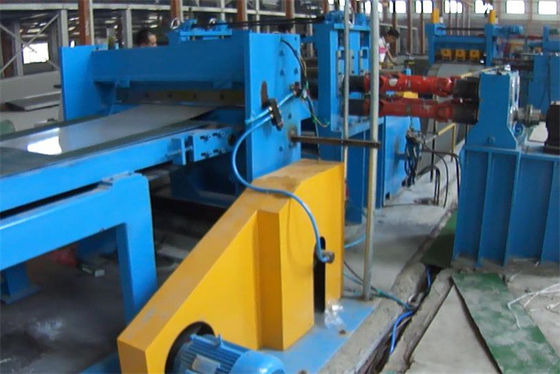

عکس ها:
