دستگاه برش ورق فلزی نازک به خط طولی با لبه تریمر

دستگاه برش ورق فلزی نازک به خط طولی با صاف کننده لبه

برش ورق سیم پیچ فلزی به خط طولی یکی از محصولات اصلی دستگاه ما است، ما دستگاه های برش ورق فلزی را به مدت 15 سال تولید می کنیم، خط برش به طول را به مالزی، عربستان سعودی، امارات متحده عربی، نیجریه، الجزایر، ایالات متحده آمریکا، روسیه، اتیوپی عرضه کرده ایم. مصر و غیره، حدود 30 کشور،

ورق های کویل را می توان نورد گرم، نورد سرد، ورق های فولادی گالوانیزه، ورق فولادی ضد زنگ، ورق های آلومینیومی، ورق سنج سبک برش به طول خط دارای تسطیح خوب و برش سریع است.صافی ورق +/-1 میلی متر در هر متر مربع، قطع سریع برش 2 متر x 28 قطعه در دقیقه.

کار مداوم تراز، تغذیه طول سروو و برش پنوماتیک سریع سرعت بالا و دقت بالا را تضمین می کند، سرعت روی هم چیدن ورق های برش بعدی را دنبال می کند و هر ورق را سریع یک به یک روی هم قرار می دهد، برای یک سیم پیچ 2mm x 1250 x 15T، 20 دقیقه طول می کشد تا برش، حدود 40 دقیقه یک سیم پیچ.

چیدمان

سیم پیچ دو ست آماده سازی زین، گیره گیر تک سنبه با کشش پشت، پرس و لایه بردار سر کلاف، 4 عدد لول بالا، حلقه گودال، راهنمای مرکزی، تثبیت طول سروو با فیلم برداری، برش سریع، میز تسمه تحویل، استاکر یک یا دو ست، ماشین های خروجی یا میزهای رول.

ترکیب بندی

1. زین کویل، یک یا دو سیم پیچ را برای آماده به کار ذخیره کنید، بار 20T
2. ماشین بارگیری کویل.سیم پیچ را روی سنبه uncoiler، بالابر به پایین و راه رفتن fwd-bwd قرار دهید.
3. پیچ‌شکن تک سنبه‌ای: سنبه انبساط هیدرولیک برای استاندارد Ф508 میلی‌متر، موتور کشش پشتی برای باز کردن و تسطیح پایدار نصب شده است، پایه uncoiler را متمرکز می‌کند تا از مرکز سیم پیچ در خط مرکزی اطمینان حاصل شود.
4. 2 + 15 غلتک تراز: 4Hi، 4 ردیف غلتک پشتیبان، 75KW DC.
5. 7 تغذیه طول سرو: اندازه گیری طول سرو (2 + 5 + 2 غلتک که توسط موتور سروو و کنترلر هدایت می شود)
6. برشی توقف سریع پنوماتیکی: برش میل لنگ از پایین به بالا، تیغه پایین V شکل.
7. نوار نقاله: ورق های تمام شده را به استاکر منتقل کنید
8. استاکر: بار انباشته 5T.
9. Sheets Car: ورق ها را تحویل دهید، سپس بسته بندی کنید.می تواند دو ماشین باشد، یکی کار می کند و دیگری منتظر است.

مولفه های:

ساخت دقیق:

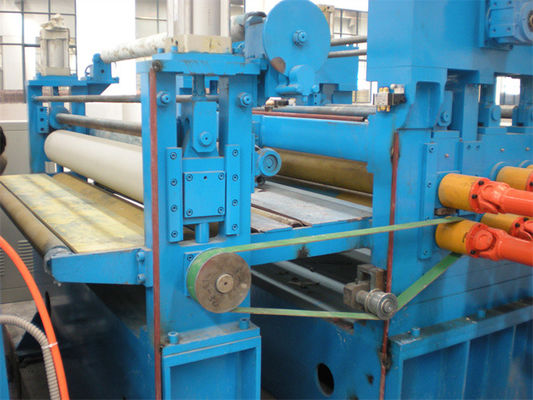

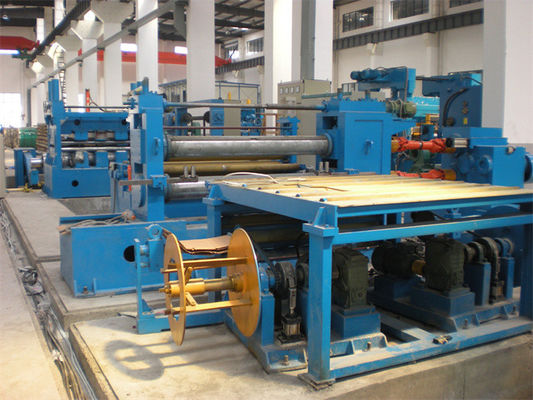

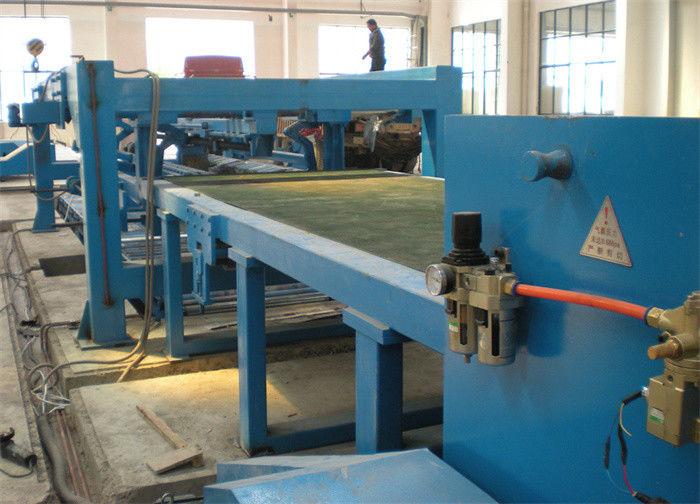

عکس ها:
