دستگاه برش ورق فولادی گیج سنگین به خط طولی برای فولاد کربنی نورد گرم

دستگاه برش ورق فولادی گیج سنگین به خط طولی برای فولاد کربنی نورد گرم

ورق فولادی گیج سنگین برش به خط طولی یک دستگاه برش به طول سنگین است، اگرچه نیازی به دستگاه به دقت و نرمی برش ورق فولادی ضد زنگ ندارد، ورق کویل فولاد کربنی نورد گرم دارای پوسته اکسیداسیون سخت است که به دستگاه قوی نیاز دارد.

• استحکام تسلیم فولاد کربن معمولی ≤270Mpa استحکام کششی≤465Mpa،
• زمانی که محدوده ورق فولادی فراتر از ظرفیت یک تراز کننده باشد، مانند 1-10 میلی متر، 2-12 میلی متر، دو تراز، یکی کوچکتر و دیگری بزرگتر مناسب است، در ضمن دو بار تسطیح، ابتدا تسطیح خشن و سپس تسطیح خوب، خوب است. صفحات تخت.
• Stacking از یک قفسه ساده برای دریافت ورق‌ها از رول‌های پینچ استفاده می‌کند و سپس فشاردهنده‌های پنوماتیکی هر ورق را مرتب می‌کنند.
• طول رمزگذاری طول ورق را با سرعت حدود 30 متر در دقیقه، 2 متر ورق x 8 عدد در دقیقه اندازه گیری می کند.


ترکیب و پارامترها:

شخصیت ها:


1. Uncoiler / Decoiler

برش سنگین به طول خط دسته کلاف های فولادی سنگین از سنج سنگین.uncoiler دارای سنبه های دوتایی و پایه های کشویی قوی است.

هر سنبه دارای سه مرحله است که باز و بسته شدن دو سنبه توسط سیلندرهای هیدرولیک می باشد.

مکانیزم کشش پشت نصب شده در بالای پایه uncoiler، برای اطمینان از پایداری uncoiling.

2. سر بازکن کویل فریم پورتال

قاب پورتال بسیار قوی است، با غلتک پرس snubber، غلتک صاف کننده در بالای قاب.
پرس رول اسنابر هیدرولیک در بالای سیم پیچ فولادی و زاویه فشار دادن به پایین آن قابل تنظیم است

غلتک صاف کننده می تواند برای ردیابی سر نوار و صاف کردن آن به جلو بلغزد.

صفحه بیل نصب شده بر روی پیش تراز، سر سیم پیچ را پشتیبانی می کند در حالی که سر کویل پرس غلتکی را صاف می کند.

3. اول 2+5 پیش تراز

غلتک بزرگ و قوی است، تنش داخلی سیم پیچ فولادی را کاهش می دهد، سطح غلتک سخت شده و روکش کروم دارد.

برای تسکین استرس خمشی باز شدن به حالت آرام.

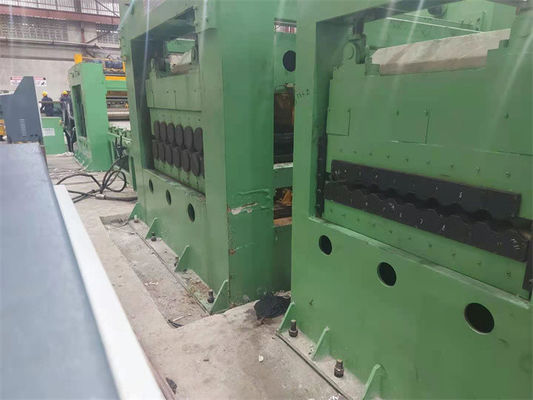

4. تراز کننده سنگین

تعداد تراز کننده های سنگین 13 عدد، 11 عدد یا 9 عدد، قطر غلتک ها 180 میلی متر -230 میلی متر -300 میلی متر خواهد بود.
شکاف و زاویه غلتک های بالایی و غلتک های پایینی قابل تنظیم است.

بدون توقف تراز، تراز کننده به طور مداوم بدون فشار دادن صفحه فولادی در حین برش همزمان کار می کند، این برای محافظت از سطح ورق فولادی بدون بر جای گذاشتن علامت غلتکی خوب است.

هنگامی که برش برش متوقف می شود، تراز کننده با چنگال گرفته می شود و تحت اندازه گیری رمزگذار متوقف می شود.

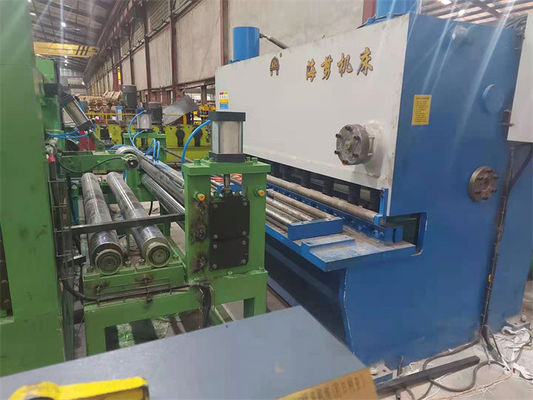

5. برش هیدرولیک

Track Shear: Synchro برش فرکانس بالا و قاب قوی، ایستگاه هیدرولیک قوی برای برش، سروو موتور بزرگ برای ردیابی همزمان ورق فولادی.

برش گهواره ای هیدرولیک تحت اندازه گیری انکودر برش را متوقف می کند.

6. کنترل خودکار، کل فرآیند تحت کنترل PLC در حالت خودکار است.
