ماشین نورد سرد با سرعت بالا S6 برگشت پذیر بالا

ماشین نورد سرد با دقت بالا S6 برگشت پذیر بالا

آسیاب نورد سرد 6-Hi به طور گسترده در فولاد کربنی ساده نورد سرد، فولاد کم آلیاژ و سرعت تا 600 متر در دقیقه استفاده می شود.

بهره وری بالا از آسیاب نورد سرد شش رول، محصولات عالی با تحمل شکل نوار و ضخامت نوار.

مشخصات:

1. می تواند نوار فولادی پهن و نازک را بپیچد
2. پاس های غلتشی کمتر و زمان چرخش کوتاه تر
3. کاهش کل بیشتر را می توان بدون بازپخت میانی به دست آورد
4. تنوع ضخامت کمتر
5. نوار نورد سرد از صافی خوبی برخوردار است
6. هندسه پایه های غلتکی تغییر شکل را بهینه می کند
7. اجزای جدایی ناپذیر سیلندر هیدرولیک طولانی مدت
8. سرعت کاهش سریع
9. قدرت کنترل بزرگ
10. سیلندر هیدرولیک برای خمش مثبت غلتکی میانی روی پایه آسیاب ثابت می شود
11. دستگاه تعویض رول سریع زمان تعویض رول رول کار و رول میانی را کوتاه می کند.
12. خط عبور نورد به طور خودکار تنظیم می شود و محدوده قطر غلتک بزرگ است

پیکربندی

1. سیستم هیدرولیک AGC توسط کامپیوتر دو مرحله ای کنترل می شود.این نه تنها دارای عملکردهای شکاف رول ثابت، نیروی غلتشی ثابت، پیش کنترل/نظارت ضخامت است، بلکه دارای کشش AGC نیز می باشد.
2. آسیاب نورد اصلی و کویل چپ و راست توسط یک مجموعه کامل از موتور جریان مستقیم کنترل الکترونیکی زیمنس هدایت می شوند.(ساختار مختلط)، منبع تغذیه SCR
3. آسیاب نورد دارای سیستم فشار هیدرولیک، سیستم تنظیم پمپاژ هیدرولیک، سیستم تنظیم فشار جانبی، رول خمشی مثبت و منفی رول میانی، سیستم روانکاری فرآیند و سیستم روانکاری تجهیزات است.
4. کویل های چپ و راست از درام جامد کششی بزرگ، کنترل دیجیتال کششی استفاده می کنند
5. قفل شدن فرآیند تولید و هشدار خطای واحد توسط کنترل کننده منطقی قابل برنامه ریزی (PLC) برای تحقق اتوماسیون فرآیند تولید کنترل می شود.
6. آسیاب نورد دارای فشار هیدرولیک کامل است.دارای عملکردهای کنترلی کنترل جریان دوم ضربه کامل، کنترل تنظیم انحراف، کنترل پیش بارگذاری خودکار، پیش کنترل ضخامت AGC، نظارت بر ضخامت AGC، تنش/سرعت AGC، کنترل جبران شتاب و کاهش سرعت AGC، جبران خروج از مرکز غلتکی، و پایگاه داده فرآیند غلتشی. ، نمایش داده ها و کنترل عملیات، عملکرد ردیابی کیفیت محصول، ضبط خودکار داده های چرخشی با سرعت بالا، تولید گزارش خودکار، هشدار خطا و ضبط.ضبط و سایر توابع مدیریت فرآیند.
7. تشخیص، نمایش و سیستم هشدار خطا پارامترهای فرآیند و پارامترهای کلیدی تجهیزات
8. سیستم خنک کننده امولسیونی و سیستم فیلتراسیون دقیق برای روانکاری فرآیند استفاده می شود.
9. سیستم های حفاظتی ایمنی مانند حفاظت از اضافه بار، حفاظت از شکستگی نوار و پارکینگ اضطراری در کارخانه های نورد نصب می شوند.
10. از چرخ دنده های استخوانی دندانه دار (دقت درجه 5) برای کویل های چپ و راست و ماشین های اصلی استفاده می شود.SKF، FAG، TIMKEN برای یاتاقان های شفت با سرعت بالا و کارخانه Harbin/Wafangdian/Luoyang Bearing برای یاتاقان های شافت کم سرعت استفاده می شود.
11. واحد کنترل کامپیوتری دو مرحله ای را برای تحقق کنترل فرآیند تولید واحد اتخاذ می کند.این واحد دارای محاسبه برنامه زمانی، توزیع پاس، تنظیم و بهینه سازی پارامتر است.پارامترهای فرآیند در زمان واقعی و تشخیص کلید، نمایش و زنگ هشدار
12. تنظیم سریع ارتفاع خط نورد توسط گوه و پله شیبدار
13. تعویض سریع رول کار رول میانی (حدود 8 دقیقه)
14.
15. این واحد از سرعت سنج لیزری وارداتی برای کنترل جریان دوم و بهبود نرخ محصول نهایی استفاده می کند، در حالی که رمزگذار را برای اندازه گیری سرعت حفظ می کند.
16. تنش واحد به طور مستقیم توسط تانسیومتر وارداتی، کنترل حلقه بسته و نمایشگر دیجیتال اندازه گیری می شود
17. اجزای اصلی سیستم AGC فشار بالا، سیستم رول خمشی و سیستم رول جانبی محصولات وارداتی را اتخاذ می کنند.اجزای سیستم هیدرولیک کم فشار از محصولات شناخته شده تولید شده توسط فناوری وارداتی داخلی استفاده می کنند.
18. ضخامت واحد با ضخامت سنج اشعه ایکس ساخت چین، انکودر P+F آلمان و سوئیچ مجاورت توسط SICK آلمان ساخته شده است.
19. رول کار به صورت شعاعی توسط تکیه گاه رول جانبی قرار می گیرد که استحکام را افزایش می دهد و از خم شدن جانبی جلوگیری می کند.محور توسط درب پشتیبانی انتهایی قرار می گیرد و توسط سیلندر کنترل می شود که برای تغییر رول روی خط پاس محصول نهایی مناسب است و الزامات نورد فولاد ضد زنگ را برآورده می کند.
20. روغن کاری هوا و روغن برای یاتاقان پشتی غلتک

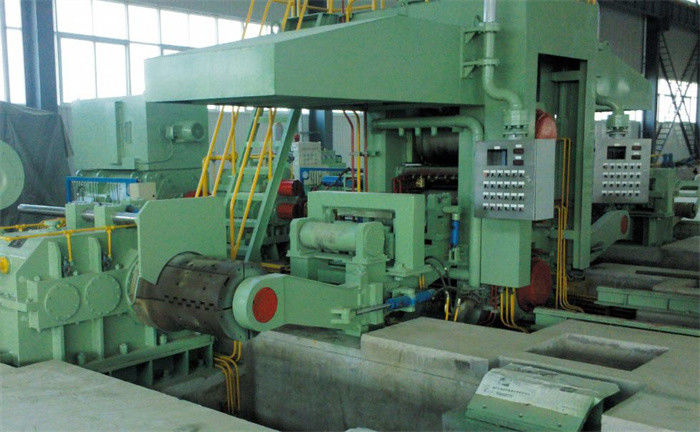

آسیاب نورد سرد معکوس کننده هیدرولیک AGC 1150 S6.
