سیم پیچ دوتایی سر برش به سیم پیچ فولادی برش خط عقب نشینی برای ورق فولادی کربنی CR

دو سر قطعه کش از سیم پیچ به سیم پیچ فولاد قطعه کش خط بازپرداخت برای ورق فولاد کربن CR

خط ریکولینگ قطعات فولادی از سیم پیچ به سیم پیچ یک ماشین است که برای برش و بازپرداخت سیم پیچ فولادی مورد استفاده قرار می گیرد و می تواند به طور خودکار سیم پیچ فولادی با عرض و ضخامت مختلف را برش دهد و بازپرداخت کند.

اصول کار آن این است که طناب فولادی را بر روی رول بزرگ به وینچ تغذیه ماشین برش باز کنید، آن را با چاقوی برش برش دهید و آن را به نوارها با برش برش دهید.و در نهایت یک رول کوچک را بدست می آوریم که عرض و طول مورد نیاز را برآورده می کند، و سپس آن را بازپرداخت کنید. این ماشین ادغام عملکردهای متعدد مانند بازپرداخت، برش، برش و بازپرداخت، امکان عملیات کارآمد و خودکار،بهبود بهره وری تولید و کیفیت محصولات.

سیم پیچ های فولاد کربن HR گرم نوردی از لایه های فولادی ضخیم تر ساخته شده از کارخانه نوردی گرم هستند. سیم پیچ فولادی سرد نوردی از لایه های نازک ساخته شده از نوردی سرد است، محدوده ضخامت معمولا کمتر از 2 میلی متر است.حداقل در حدود 0.2mm ، فرآیند برش با دقت بالا و سرعت بالا و بنابراین مولد است. ورق های GI و رنگی معمولاً پایه ورق فولادی CR هستند و بر روی همان ماشین برش برش می شوند.

ما گزینه های مختلف از پیکربندی را برای مشتریان برای انتخاب، مشتری می گوید برنامه تولید خود را

• ابعاد پیچ مادر ورودی
• مشخصات اسپری های نوزاد
• تولید سالانه
• دقت شکاف

سپس سرعت برش، دقت برش و اتوماسیون را محاسبه می کنیم. هر خط برش سفارشی است، بنابراین مناسب ترین برای مشتری است.

.

ترکیب و پارامترهای:

1) سرنشین آماده سازی کویل، بار 20T

2) واحد Mandrel uncoiler (508mm mandrel، با رول 7.5KW فشار)

3) دستگاه صاف کردن و پاک کردن سر کویل (هیدرولیک)

4) رول های دو قلمه ای و 5 رولر تراز کننده و برش سر کویل (30KW AC، رول های 160mm)

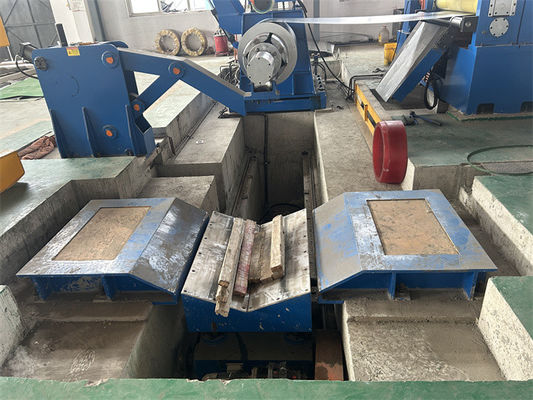

5) آمپولیتور حفره 1 (طول 3 متر، عمق 3 متر، عرض 2.0 متر)

6) راهنمای جانبی قبل از برش (300-1600mm محدوده تنظیم شده)

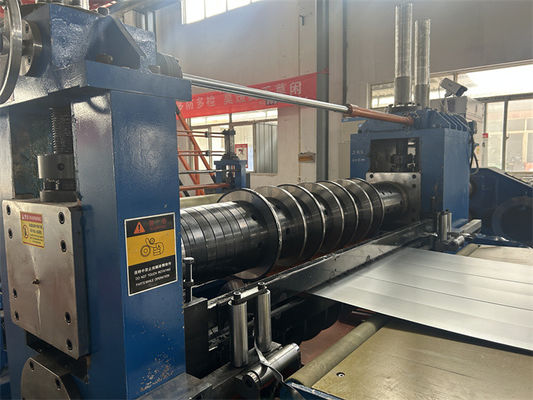

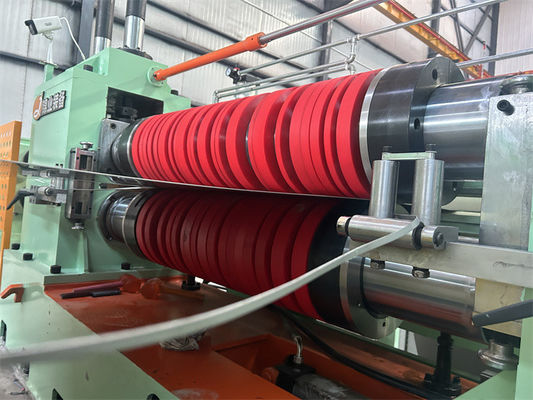

7)Slitter ((دوباره سر تغییر سریع اختیاری است) ، 220mm arbor، 110KW DC

8) رولر خردکن لبه ((در زیر جدول انتقال واقع شده است) 4KW فرکانس متغیر

9) آمپولیتور 2 (طول 3 متر، عمق 5 متر، عرض 1.6 متر)

10) قبل از جدا کننده و کشش دهنده، رول Deflector (شدید شدن احساس پشم)

11)رولر با دستگیره مطبوعات جدا کننده 508mm mandrel بدون درز

12) ماشین تخلیه کویل، بار 20T

13) سیستم هیدرولیک، سیستم پنوماتیک (7.5KW پمپ پیستون متغیر)

14)سیستم کنترل الکتریکی

فرآیند طرح بندی:

سرچرخه آماده سازی سرنشین، ماشین بارگیری سرچرخه، یک سرچرخه باز کننده با رولر مطبوعاتی، پوست کننده سر رفل، تغذیه کننده پیچ و 5 رولر پیش از سطح، برش، حلقه گودال 1، راهنمای جانبی، Slitter، رولر اسکریپحلقه گودال 2، کشنده و جدا کننده پیش، رول پست برش و بازتاب دهنده، بازتاب دهنده با جدا کننده بازو، ماشین تخلیه کویل، (دوران)

پارامترها:

پیکربندی:
