سیم پیچ فولادی فوق سریع، خط برش دقیق طولی 4 X 1600 180 میلی متر در دقیقه

سیم پیچ فولادی فوق سریع، خط برش دقیق طولی 4 X 1600 180 میلی متر در دقیقه
Basic Properties
country of origin
ووکسی، چین
Brand Name
Jinye
PRODUCT MODEL
فوق العاده (0.4-4) × 1600
Trading Properties
MOQ
1 مجموعه
Packing
5×40HC
period for dispatch
120-180 روز
payment method
L/C، T/T
Supply Capacity
15 ست در سال

Product Details

برجسته کردن:

خط برش دقیق طولی

,

خط برش دقیق 4 X 1600

,

خط برش کویل فولادی 180 میلی متر در دقیقه

Name: خط برش طولی کویل فولادی فوق سریع
Material: ورق کویل HR، CR، GI
Coil Width: 500-1600
Coil Thickness: 0.4-4.0
Coil Weight: 25 تن
Coil ID, OD: 508 میلی متر، 2000 میلی متر
Number Of Slitting: نوار 4mm x 10
Slitting Speed: 0-180 متر در دقیقه
Recoil Mandrel: 508
Double Slitters: اختیاری
Land Area: 25 متر در 13 متر
Total Power: 480 کیلو وات
Product Brief
خطوط برش طولی کویل فولادی فوق سریع 4 x 1600 180 مایل در دقیقه نوع جدید خط برش طولی پیشرفته ما سرعت، ثبات و دقت بسیار بالاتری می دهد.1. دکلره تک سنبه ای:یک دکمه را روی پانل اپراتور فشار دهید، مرکزی را برای تنظیم آسان سیم پیچ در خط مرکزی.اگر سیم پیچ جزئی شکاف داشته باشد، ورق سیم پیچ باقیمانده می تواند ...
Product Description

خطوط برش طولی کویل فولادی فوق سریع 4 x 1600 180 مایل در دقیقه

نوع جدید خط برش طولی پیشرفته ما سرعت، ثبات و دقت بسیار بالاتری می دهد.
1. دکلره تک سنبه ای:
یک دکمه را روی پانل اپراتور فشار دهید، مرکزی را برای تنظیم آسان سیم پیچ در خط مرکزی.
اگر سیم پیچ جزئی شکاف داشته باشد، ورق سیم پیچ باقیمانده می تواند به uncoiler برگردد
سنبه uncoiler قطعات دندانه های زیگزاگی برای محافظت از ورق فولادی داخلی بدون کبودی است.
دستگاه لایه برداری کاغذ در جلوی کویلر برای کندن کاغذ پیچیده شده.
غلتک 2.Pinch نقش راهنمای انحراف و نقش تغذیه را ایفا می کند.
3. راهنمای جانبی و راهنمای افقی: برای هدایت نوار فولادی در مرکز و عدم پرش به سمت پایین.
4. اسلیتر:

  • ابزار با دقت بالا چاقوهای برش دیسک: SKD-11، HRC 60-62، تحمل ضخامت چاقو در ± 0.003 میلی متر.
  • فاصله‌دهنده‌های دیسک دایره‌ای PU: دقتی مشابه چاقو به عنوان اسپیسر و همچنین به عنوان بالشتک چاقو.
  • جدا کننده صفحات چوبی برای برش ورق نازک موجود است
  • برنامه چیدمان ابزارهای برش، تعویض لوازم جانبی برش را آسان می کند.
  • ما همچنین گزینه مبادله خودکار سرهای دوتایی با یکدیگر را بر اساس مبادله ارائه می دهیم، یک شکافنده به صورت آنلاین کار می کند در حالی که کارگران می توانند ابزارهای چاقو را روی شکافنده دیگر ترتیب دهند، به طور خودکار فاصله چاقو مرتب شده را بررسی کنند.

5. سیم پیچ ضایعات: قرقره های سیم پیچ عمودی روی قاب گوش میز رول راهنمای، ضایعات لبه خود به پایین می افتند، و غلتک فشار دم، دم های شکاف را نگه می دارد.
6. پیش جداکننده و کشنده: تمام محورهای جداکننده یکسان هستند و به راحتی جدا و نصب می شوند.
ارائه کشش سیستم هیدرولیک پمپ پیستونی متغیر است، دو سیلندر هیدرولیک در بالا فشار تعادل را ایجاد می کند.
7. پست برش و غلتک منحرف کننده: پس برش دم نوارهای نامنظم را قطع می کند، که بسته بندی را روی قلاب آسان تر می کند.
رمزگذار روی غلتک منحرف کننده طول شکاف را دنبال می کند و روی صفحه لمسی نشان می دهد.

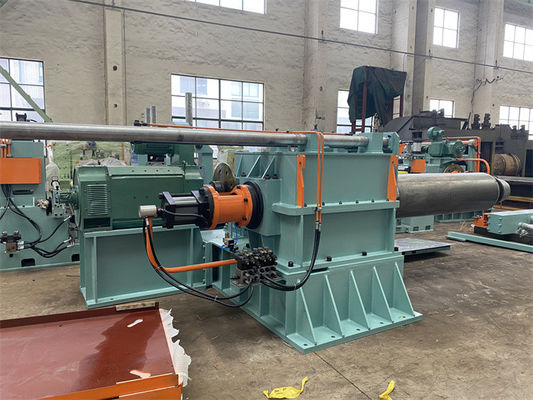

8. Recoiler: جداکننده پرس روی بازو از بالا به پایین با برس پاک کردن نوارها با برس کش.
چرخش درب مثلثی برای حمایت محکم و دقیق از محور سنبه عقب انداز.
سنبه بدون درز برای محافظت از سطح داخلی کویل های فولادی.
9. لوله کشی هیدرولیک از نوع قفل گیره، ساختار جامد و آسان برای نصب و برچیدن استفاده می کند.


مولفه های:

ماده خاممحصول نهاییابزارقدرتظرفیت
کویل مادرکویل کودک
شناسه 508 میلی مترشناسه 508 میلی مترچاقوی دیسکی
ID240 x OD360 x 15mm
شکافنده
160 کیلو وات
سرعت
0-180 متر در دقیقه
OD 2000mmOD 2000mmفاصله دهنده چاقو
ID240x OD280
کولر 200 کیلوواتدقت، درستی
+/-0.10 میلی متر
وزن 25 تنوزن 25 تنجدا کننده
ID85 x OD180mm
جمع
400 کیلووات
کمبر
0.5 میلی متر در متر
ضخامت
0.4-4 میلی متر
نوارهای 1 میلی متر در 30 شکاف، 3 میلی متر در 12 شکافپد کشش
1350 x 400 میلی متر


قوز:
0.5 میلی متر

عرض
500-1600 میلی متر
عرض
20-600 میلی متر
اسپیسر نایلونی:
ID95 x OD110mm



ترکیب و پارامترها:

خیرترکیب بندیمولفه های
1ماشین کویل تغذیه25T
2کویل گیر دو سنبهΦ508 میلی متر، 25T بار
3فیدر و پنج غلتکی ترازΦ160 میلی متر، 37 کیلووات
4برش هیدرولیک3 × 1600
5آکومولاتور گودال 1طول 3000 میلی متر
6راهنمای جانبی و Pres Rollerعرض 300-1600 میلی متر
7

دستگاه برش
(تبادل سریع سر دوقلو)

Φ240mm، 160KW +4KW x 3
8سیم پیچ ضایعات لبه و دم نوارها را فشار دهید7.5 کیلووات x 2
9آکومولاتور گودال 2طول 4000 میلی متر
10پیش جداکننده، کشنده، غلتک متعادل کننده

دو بار جدا شدن، پشم احساس تنش کرد
غلتک انحرافی Φ320mm

11Recoiler (با دیسک های جداکننده، فشار دهنده)Φ508mm، 200KW، 25T بار
12کویل تخلیه ماشین25T
13سیستم هیدرولیکشیرآلات رکسروث، پمپ یوکن
14سیستم کنترل الکتریکیدرایو پارکر DC، PLC زیمنس و صفحه نمایش لمسی
