ماشین آلات کویل برش کویل کویل دقیق فولادی برای خط برش فولادی

ماشین آلات کویل برش کویل کویل دقیق فولادی برای خط برش فولادی

در یک خط برش فولادی، دستگاه بدون کلاف، دستگاه شکافنده و دستگاه برش دهنده واحدهای اصلی هستند.

• دستگاه Uncoiler: سیم پیچ فولادی را روی سنبه uncoiler قرار دهید، سر کویل را باز کنید و سیم پیچ را در فرآیند شکاف باز کنید.

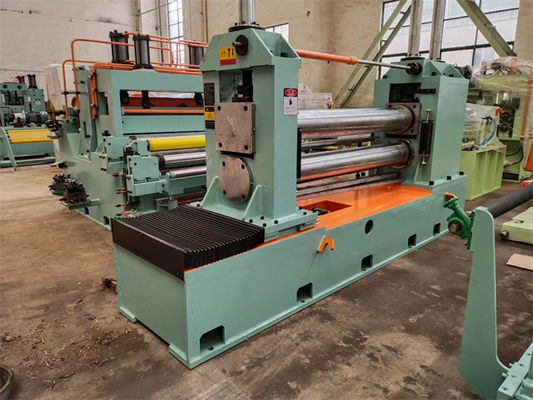

• دستگاه اسلیتر: چوب‌های دوتایی برای پوشیدن چاقوهای چرخشی دایره‌ای برای برش نوار فولادی به صورت طولی، موتور و گیربکس دو خرطومی را به حرکت در می‌آورند، فشار دادن به سمت پایین آربور بالایی توسط موتور و چرخ دنده‌های کرمی تنظیم می‌شود.

ابزارهای شکاف شامل چاقوهای دایره‌ای، جداکننده‌های فولادی بین چاقوها و بالشتک‌ها برای هدایت نوارهای شکافی هستند که مستقیماً از شکاف خارج می‌شوند.

دقت شکاف بسیار مهم است، دو قفسه باید موازی باشند، چاقوها و فاصله ها باید دقت خوبی داشته باشند.

تعویض چاقوها: پایه برش کناری کار را باز کنید، ابزارها را روی دو خرطومی نصب کنید. دو سر شکافنده یا تیرهای چرخان برجک اجازه نصب آفلاین ابزار را می دهند و در زمان بیکاری صرفه جویی می کنند.

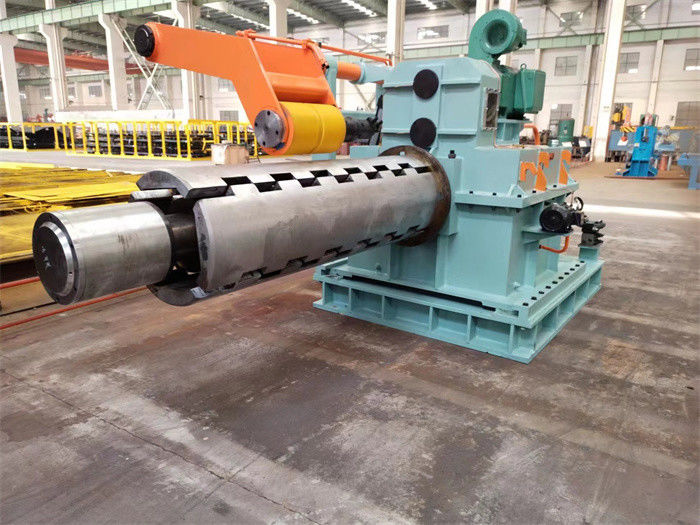

• دستگاه عقب انداز: نوارهای شکاف بر روی سنبه عقب انداز، شامل جداکننده پرس، سنبه انبساط، موتور محرک و گیربکس انتقال، بازوی پشتیبانی، فشار دهنده است.

برای سیم پیچی ورق نازک، سنبه عقب نشینی بدون درز است تا از نوارهای فولادی در داخل لایه ها محافظت کند.

نوارهای فولادی پیچ خورده در لایه ها و لبه ها مرتب هستند، تلسکوپ در 0.5 میلی متر است.

دستگاه برش ورق نازک نیاز به برش با سرعت بالا 120 متر در دقیقه، 150 متر در دقیقه، 200 متر در دقیقه دارد، بنابراین حدود نیم ساعت می تواند یک سیم پیچ را برش دهد، به علاوه

مکانیسم موثر برای کوتاه کردن زمان تنظیم شده است، زمان بارگیری، نخ و تخلیه را می توان در عرض 10 دقیقه به پایان رساند، هر 8 ساعت می تواند 10 سیم پیچ را شکاف دهد (10 سیم پیچ x 15T = 150T).

مولفه های:

چیدمان:
