دستگاه های برش دهنده ورق فلزی برای خط برش دقیق

دستگاه های برش دهنده ورق فلزی برای خط برش دقیق

خط برش فولادی دقیق شامل دستگاه uncoiler، دستگاه slitter، دستگاه کشنده و recoiler و غیره می باشد.

• دستگاه Uncoiler: تحمل بار کویل فولادی و نوار فولادی uncoil برای برش.
• دستگاه اسلیتر: گیره های دوتایی پوشیدن چاقوهای دایره ای برای بریدن نوار فولادی به صورت طولی، موتور و گیربکس این دو گیره را با اتصالات جهانی به حرکت در می آورند، فشار دادن به پایین آربور فوقانی توسط موتور و چرخ دنده و میله کرمی تنظیم می شود.دقت شکاف بسیار مهم است، دو خرطومی باید موازی باشند، چاقوها و فاصله ها باید دقت خوبی داشته باشند.

ابزارهای شکاف شامل چاقوهای دایره‌ای، جداکننده‌های فولادی بین چاقوها و بالشتک‌ها برای هدایت نوارهای شکافی هستند که مستقیماً از شکاف خارج می‌شوند.

مواد چاقوهای دایره ای با مواد از نوار فلزی تا شکاف متفاوت است، جداکننده های فولادی از CK45 در ضخامت های مختلف ساخته شده اند، کوسن ها می توانند میله های چوبی مستقیم یا حلقه های لاستیکی باشند.برای ایجاد بریدگی با دقت بالا: خمیده +/-0.10mm/m، سوراخ های لبه: ≤0.3mm، صافی: ≤0.8mm/m، عرض شکاف ±0.1mm.

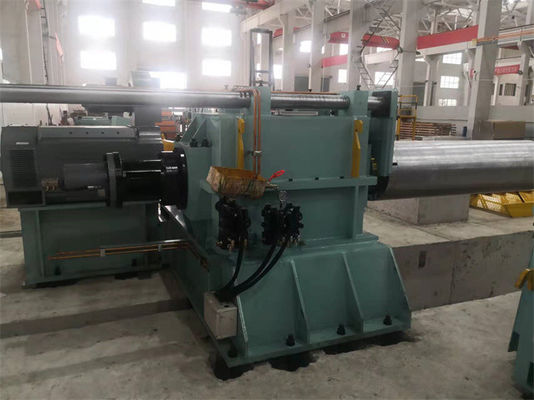

• دستگاه عقب انداز: نوارهای شکاف بر روی سنبه عقب انداز، شامل جداکننده پرس، سنبه انبساط، موتور محرک و گیربکس انتقال، بازوی پشتیبانی، فشار دهنده است.

برای سیم پیچی ورق نازک، سنبه عقب نشینی بدون درز است تا از نوارهای فولادی در داخل لایه ها محافظت کند.

نوارهای فولادی پیچ خورده در لایه ها و لبه ها مرتب هستند، تلسکوپ در 0.5 میلی متر است.

دستگاه برش ورق نازک برش با سرعت بالا با دقت بالا 120 متر در دقیقه، 150 متر در دقیقه، 200 متر در دقیقه، هر نیم ساعت می تواند یک سیم پیچ را شکاف دهد، به علاوه

مکانیسم موثر برای کوتاه کردن زمان بیکار ترتیب داده شده است، زمان بارگیری، جابجایی و تخلیه حدود 10 دقیقه است، هر 8 ساعت می تواند 10 سیم پیچ (10 سیم پیچ x 15T = 150T) را شکاف دهد، هر روز دو شیفت 300T.

شخصیت ها:

1. زین ذخیره کویل: سیم پیچ را روی زین قرار دهید، ماشین کویل (کالسکه) می تواند زیر سیم پیچ بیاید و آن را بالا بیاورد، که زمان کار جرثقیل سقفی را کاهش می دهد و اگر جرثقیل مستقیماً سیم پیچ را روی ماشین کویل قرار دهد از آسیب دیدن سیم پیچ فولادی جلوگیری می کند.
2. ماشین بارگیری کویل: ماشین کویل از نوع کف یا نوع گودال، از بارگیری کارآمد کویل بر روی سنبه باز کردن کویل اطمینان حاصل کنید.
3. کویل گیر تک سنبه: سنبه انبساط هیدرولیکی مناسب برای 508 میلی متر، و می تواند بخش های اضافی یا آستین لاستیکی را برای باز کردن سیم پیچ های بزرگتر نصب کند.بار روی سنبه با ابعاد مختلف کویل های فلزی متفاوت است.
4. بازوی پرس کششی سر کویل، صفحه بیل‌کن پوست‌کن: برای باز کردن سر کویل با یکدیگر همکاری کنید و به فیدر پینچ ارسال کنید.
5. فیدر و تجهیزات پیش تراز کردن: در رزوه زنی، سر سیم پیچ را به سمت شکافنده به جلو بفرستید، در حالت خودکار، همزمان با شکافنده که به طور مداوم نوار را به حلقه انباشته می فرستد.
6. 1# اولین حلقه انباشته در زمین: صفحه فلاپی هیدرولیک به عنوان پل برای عبور ورق نازک در مرحله رزوه کاری، در حالت خودکار، انباشته شدن حرکت فولادی در گودال حلقه برای همگام سازی تغذیه پینچ و سرعت برش، با چشم های برقی روی دیواره های گودال برای بازخورد.
7. غلتک های فشاری و راهنمای جانبی: برای هدایت افقی و عمودی نوار فولادی در مرکز دستگاه برش.راهنمای جانبی را به صورت دستی با عرض نوار فولادی تنظیم کنید.
8. دستگاه اصلی، دستگاه برش: شامل یک جفت شفت چاقوی موازی، یک پایه شکاف متحرک، یک پایه شکاف ثابت، مکانیزم پیچ، درایو و انتقال کنترل شده توسط درایور DC / AC.
9. کویل ضایعات لبه: ضایعات لبه باد کردن، کشش سیم پیچ توسط موتور سیکلوئید از طریق چرخ اصطکاک ارائه می شود.
10. گودال حلقه انباشته 2#: همان ساختار با گودال انباشته 1#، برای تضمین سرعت همزمان شکاف و پس زدن، نوارهای شکاف هرگز در حلقه درگیر نمی شوند.
11. تنش و سرعت واحد اندازه گیری: نوع نمد پشم هیدرولیک یا نوع غلتکی ارائه کشش پس زدگی، رمزگذاری اندازه گیری سرعت خط قبل از پس زدن.
12. غلتک منحرف کننده و پیش جداکننده: قبل از پس زدن، نوارهای فولادی را به ترتیب جدا کرده و جهت نوارها را به سمت عقب گیر سنبه هدایت کنید.

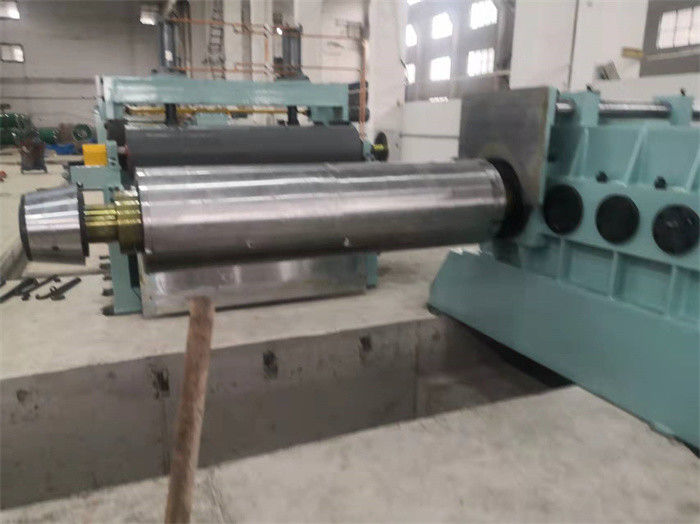

13. تفکیک بازو و عقب انداز: سنبه قطعات بدون درز یا باز، برای اطمینان از پس زدن خوب، قوز سیم پیچ ≤0.5 میلی متر، اختلاف لبه ± 0.10 میلی متر.
14. سیستم کنترل الکتریکی: زیمنس PLC برای کنترل خط برش که با سرعت بالا 200 متر در دقیقه کار می کند.ü
