خطوط برش فلز سیم پیچ به سیم پیچ برای فولاد کربنی، فولاد ضد زنگ، آلومینیوم، ورق مس

خطوط برش فلز سیم پیچ به سیم پیچ برای فولاد کربنی، فولاد ضد زنگ، آلومینیوم، ورق مس

یک خط برش فلزی یک رول فلزی بزرگ را به چند رول باریک تر برش می دهد.فرآیند تولید مداوم بسیار دقیق است.رول های فلزی می توانند فولاد کربنی، فولاد ضد زنگ، آلومینیوم باشند.مس، نیکل و غیره، شکاف به طول و عرض توسط برنامه نهایی مشخص می شود.

هنگامی که مواد کویل فلزی از دستگاه عبور می کند، سیم پیچ فولادی به صورت طولی توسط تیغه های دایره ای بسیار تیز بریده می شود، تعداد تیغه های دایره ای با تعداد شکاف تعیین می شود، موقعیت های شکاف بر اساس عرض شکاف تعیین می شود.

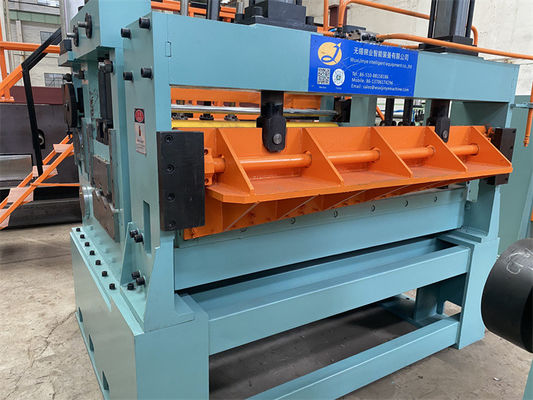

دستگاه برش فلز از سه قسمت اصلی دیکویلر، شکافنده و بادگیر تشکیل شده است.برای اطمینان از کیفیت فرآیند بهینه، هر عنصر باید در طول راه‌اندازی دقیقاً تراز شود.

ورق فولادی پرمصرف ترین ورق فلزی است، بیشتر ورق فولادی فولاد کربنی است، ورق فولادی ضد زنگ در حال محبوب شدن است و ورق فولادی ویژه در بازار فولاد بسیار مورد توجه قرار گرفته است.هر نوع ماده ویژگی منحصر به فرد خود را دارد، قدرت متفاوت است و بنابراین ظرفیت خط برش، چاقوهای برش، قدرت برش متفاوت است.به عنوان مثال ورق فولاد کربنی نورد گرم را در نظر بگیرید.

کویل‌های فولاد کربنی HR نورد گرم طیف ضخیم‌تری از ورق‌های فولادی هستند که از کارخانه نورد گرم ساخته شده‌اند.کویل فولاد نورد سرد ورق های نازک تری است که از نورد سرد ساخته شده است، محدوده ضخامت معمولاً کمتر از 2 میلی متر، حداقل حدود 0.2 میلی متر، فرآیند برش با دقت بالا با سرعت بالا و در نتیجه مولد است.ورق های GI و رنگی معمولاً پایه ورق فولادی CR و شکاف روی یک دستگاه برش دارند.

ما گزینه های مختلفی از پیکربندی را برای انتخاب مشتریان ارائه می دهیم، مشتری برنامه تولید خود را می گوید

• ابعاد سیم پیچ مادر ورودی
• مشخصات کویل کودک تمام شده
• تولید سالیانه
• دقت های شکاف

سپس سرعت برش، دقت برش و اتوماسیون را محاسبه می کنیم.هر خط برش سفارشی است، بنابراین برای مشتری مناسب است.

.

ترکیب و پارامترها:

1) کویل آماده سازی زین، بار 20T

2) uncoiler تک سنبه (ماندرل 508mm، با غلتک پرس 7.5KW)

3) دستگاه صاف کننده و بیل زنی سر کویل (هیدرولیک)

4) رول های پینچ دوبل و تراز 5 غلتکی و برش سر سیم پیچ (30 کیلووات AC، رول های 160 میلی متری)

5) آکومولاتور گودال 1 (طول 3 متر، عمق 3 متر، عرض 2 متر)

6) راهنمای جانبی قبل از شکافنده (محدوده قابل تنظیم 300-1600 میلی متر)

7) لغزنده (تعویض سریع دو سر اختیاری است)، 220 میلی متری، 110 کیلووات DC

8) حلقه ضایعات لبه (واقع در زیر جدول انتقال) فرکانس متغیر 4KW

9) آکومولاتور گودال 2 (طول 3 متر، عمق 5 متر، عرض 1.6 متر)

10) پیش جداکننده و کشنده، غلتک منحرف کننده (کشش پشمی)

11) کولر با براکت پرس جداکننده سنبه بدون درز 508 میلی متر

12) ماشین تخلیه سیم پیچ، بار 20T

13) سیستم هیدرولیک، سیستم پنوماتیک (پمپ پیستونی متغیر 7.5 کیلووات)

14) سیستم کنترل الکتریکی

فرآیند چیدمان:

زین آماده کویل، ماشین بارگیری کویل، گیره گیر تک سنبه با غلتک پرس، پوست کن سر کویل، فیدر پینچ و پیش تراز کننده 5 غلتکی، برش، حلقه گودال 1، راهنمای جانبی، شکافنده، سیم پیچ ضایعات، حلقه گودال 2، کشش و پیش تراز جداکننده، غلتک پست برش و منحرف کننده، کویلر با جداکننده بازو، ماشین تخلیه سیم پیچ، (گردن)

مولفه های:

پیکربندی:
