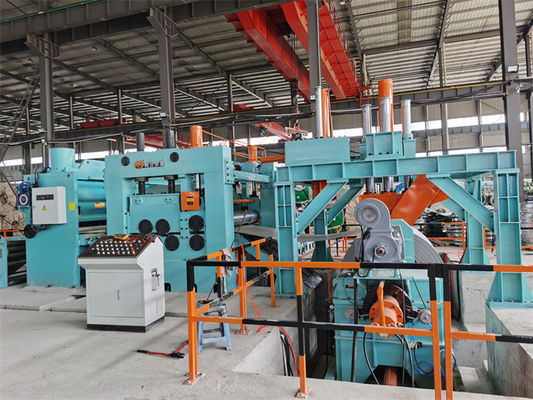

خط برش کویل ورق فولادی گیج سنگین HR با دو سطح برش به خط طول

سنگینی HR فولاد ورق دو برابر بریده به طول خط

ورق فولادی سنگین HR ورق فولادی کربن Q235، Q345، S355 است، قدرت کشش ≤270Mpa قدرت کشش ≤465Mpa، خط ترازنده برش به طول کار سنگین شامل decouiler است.یک یا دو سطح کننده، تراش ، میز رول و استاکر را انتقال می دهد. اندازه گیری طول ورق ، رمزگذاری در رول رمزگذاری بر روی سطح نصب شده است. برای ورق های HR ، استاکر ساختار ساده ای دارد:رولی های چسباندن برگه را روی قفسه ی انباشته می فرستد و سپس فشار دهنده ها برگه را مرتب فشار می دهند- دو سطح کننده به معنای سطح کننده پیش از سطح کردن خشن و سطح کننده اصلی برای سطح کردن ظریف، سطح کننده پیش از 2 درجه است، سطح کننده ظریف 4 درجه است،همگام سازی بین آنها توسط کنترل کننده های سرعت تحت PLC کنترل می شود.

ترکیب و پارامترهای:

شخصیت ها:


1. Uncoiler / Decoiler

لوله های سنگین فولادی با اندازه سنگین. لوله کش دارای دو لوله و پایه های کششی قوی است.

هر mandrel دارای سه مرحله است، باز و بسته شدن دو mandrel توسط سیلندر های هیدرولیک.

مکانیسم تنش عقب نصب شده در بالای پایه ی انکولر، برای اطمینان از ثبات انکول.

2. باز کننده سر کلاه بندي

قاب پورتال خیلی محکمه، با رولر پرش اسنبر، رولر صاف کننده روی بالای قاب.
فشار هیدرولیک رول snubber بر روی کویل فولادی و زاویه فشار آن قابل تنظیم است

رولر صاف کننده می تواند به جلو و عقب حرکت کند تا سر نوار را دنبال کند و آن را صاف کند.

صفحه شلاق نصب شده بر روی پیش سطح کننده، سر کویل را پشتیبانی می کند در حالی که سر کویل رول پرس را صاف می کند.

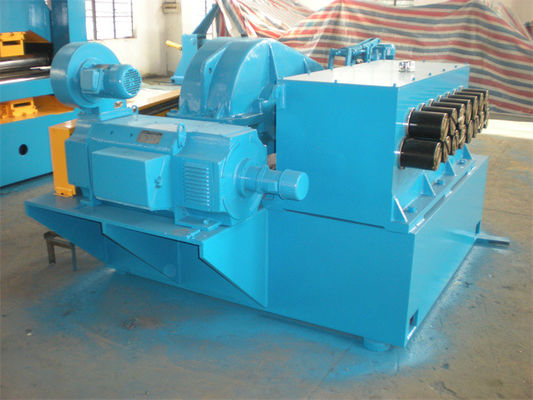

3. اولين 2+5 پيش تراز کننده

رولر بزرگ و قوی است،تخفیف استرس داخلی کویل فولادی، سطح رولر سخت شده و کرومی شده است

برای کاهش فشار خم شدن به حالت آرام.

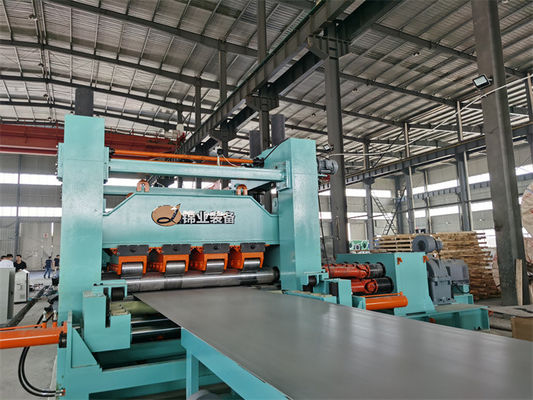

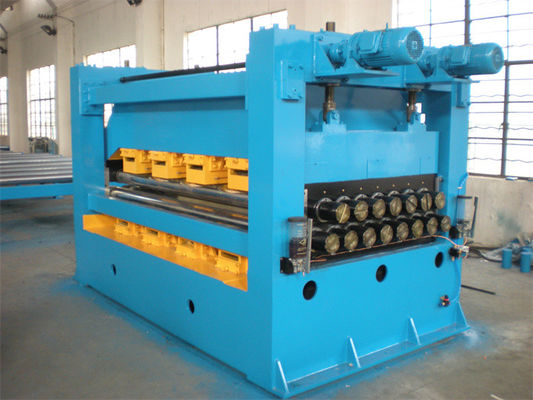

4. کار سنگين

تعداد دستگاه های سخت تراز کننده 13 تا 11 تا 9 تا خواهد بود، قطر رول ها 180 تا 230 تا 300 میلی متر خواهد بود.
فاصله و زاویه رول های بالا و رول های پایین را می توان تنظیم کرد.

هیچ توقف تراز، تراز کننده به طور مداوم کار بدون فشار صفحه فولاد در حالی که برش هم زمان، این برای محافظت از سطح صفحه فولاد بدون ترک اثر رول خوب است

هنگامی که برش قطع می شود، سطح کننده گیر می شود و تحت اندازه گیری کدگر متوقف می شود.

5برش هیدرولیکی

تراش مسیر: تراش فرکانس بالا و قاب قوی، ایستگاه هیدرولیک قوی برای تراش، موتور سرو بزرگ برای تراش همزمان صفحه فولاد در حال اجرا.

برش هائیدرولیک تکان دهنده در هنگام اندازه گیری کدگر متوقف می شود.

6کنترل اتوماتیک، کل فرآیند تحت کنترل PLC در حالت اتوماتیک است.
