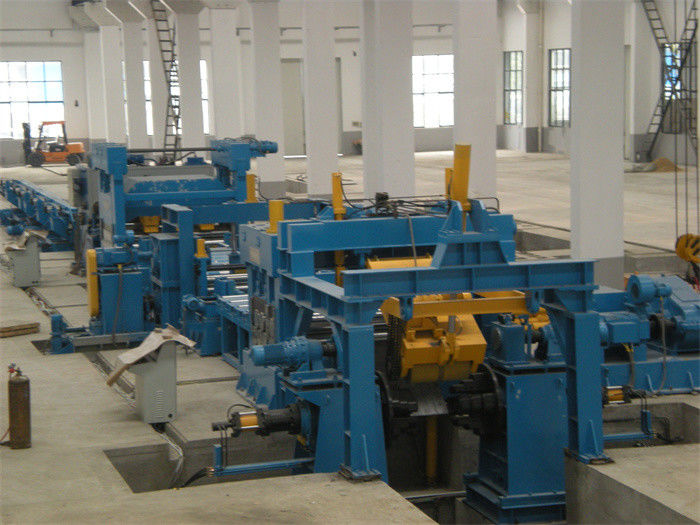

دستگاه برش فلزی گیج سنگین به خط طولی با پشته‌کن خودکار

دستگاه برش به طول خط فولادی گیج سنگین با استکر خودکار

ورق فولادی گیج سنگین برش به طول خط شامل زین های آماده سازی سیم پیچ، ماشین بارگیری کویل، کویلر، سر بازکن سیم پیچ قاب پورتال، پیش تراز، میز رول (راهنمای کناری، صاف کننده لبه)، میز رول، راهنمای جانبی، تراز کننده 1 یا 2، انکودر ، برش ، میز رول انتقال ، فیدر پینچ ، پشته ساز اتوماتیک.

کنترل خودکار فرآیند پیوسته سنگین، اگرچه دستگاه به اندازه برش ورق فولادی ضد زنگ دقیق نیست، ورق کویل فولادی کربنی که به خط طولی بریده می شود، خط اتوماتیک با پیکربندی بالا است.

• استحکام تسلیم فولاد کربن معمولی ≤270Mpa استحکام کششی≤465Mpa،
• زمانی که محدوده ورق فولادی فراتر از ظرفیت یک تراز کننده باشد، مانند 1-10 میلی متر، 2-12 میلی متر، دو تراز، یکی کوچکتر و دیگری بزرگتر مناسب است، در ضمن دو بار تسطیح، ابتدا تسطیح خشن و سپس تسطیح خوب، خوب است. صفحات تخت.
• Stacking از یک قفسه ساده برای دریافت ورق‌ها از رول‌های پینچ استفاده می‌کند و سپس فشاردهنده‌های پنوماتیکی هر ورق را مرتب می‌کنند.
• طول رمزگذاری طول ورق را با سرعت حدود 30 متر در دقیقه، 2 متر ورق x 8 عدد در دقیقه اندازه گیری می کند.
• پشته ساز اتوماتیک: بازوهای غلتکی دریافت کننده نوع کشو ورق فولادی را توسط سیلندرهای پنوماتیک دریافت می کند، میز بالابر هیدرولیک متحرک بالا به پایین، فشار دهنده های پنوماتیک جانبی و متقاطع، عرض ورق میله پیچ است که توسط موتور تنظیم می شود، میز رول خروجی ورق های انتقال به عقب، صفحه بافل برای توقف ورق ها به پایان می رسد.


ترکیب و پارامترها:

شخصیت ها:

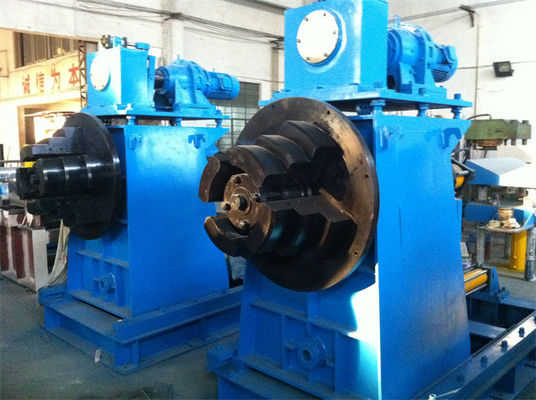

1. Uncoiler / Decoiler

برش سنگین به طول خط دسته کلاف های فولادی سنگین از سنج سنگین.uncoiler دارای سنبه های دوتایی و پایه های کشویی قوی است.

هر سنبه دارای سه مرحله است که باز و بسته شدن دو سنبه توسط سیلندرهای هیدرولیک می باشد.

مکانیزم کشش پشت نصب شده در بالای پایه uncoiler، برای اطمینان از پایداری uncoiling.

2. سر بازکن کویل فریم پورتال

قاب پورتال بسیار قوی است، با غلتک پرس snubber، غلتک صاف کننده در بالای قاب.
پرس رول اسنابر هیدرولیک در بالای سیم پیچ فولادی و زاویه فشار دادن به پایین آن قابل تنظیم است

غلتک صاف کننده می تواند برای ردیابی سر نوار و صاف کردن آن به جلو بلغزد.

صفحه بیل نصب شده بر روی پیش تراز، سر سیم پیچ را پشتیبانی می کند در حالی که سر کویل پرس غلتکی را صاف می کند.

3. اول 2+5 پیش تراز

غلتک بزرگ و قوی است، تنش داخلی سیم پیچ فولادی را کاهش می دهد، سطح غلتک سخت شده و روکش کروم دارد.

برای تسکین استرس خمشی باز شدن به حالت آرام.

4. تراز کننده سنگین

تعداد تراز کننده های سنگین 13 عدد، 11 عدد یا 9 عدد، قطر غلتک ها 180 میلی متر -230 میلی متر -300 میلی متر خواهد بود.
شکاف و زاویه غلتک های بالایی و غلتک های پایینی قابل تنظیم است.

بدون توقف تراز، تراز کننده به طور مداوم بدون فشار دادن صفحه فولادی در حین برش همزمان کار می کند، این برای محافظت از سطح ورق فولادی بدون بر جای گذاشتن علامت غلتکی خوب است.

هنگامی که برش برش متوقف می شود، تراز کننده با چنگال گرفته می شود و تحت اندازه گیری رمزگذار متوقف می شود.

5. برش هیدرولیک: موتور پمپ هیدرولیک 30 کیلووات

6. کنترل خودکار، کل فرآیند تحت کنترل PLC در حالت خودکار است.
