Basic Properties
country of origin
ووکسی، چین
Brand Name
Jinye
PRODUCT MODEL
SS 4.0-16.0 x 2000
Trading Properties
MOQ
1 مجموعه
Packing
10 x 40HC
period for dispatch
180-200 روز
payment method
L/C، T/T
Supply Capacity
15 ست در سال

Product Details

برجسته کردن:

دستگاه برش صفحه به طول خط

,

دستگاه برش به طول خط SUS200

,

برش سنج سنگین به خط طول

Name: ورق فولادی ضد زنگ گیج سنگین برش به طول
Material: SUS201، SUS304، SUS410
Sheet Thickness: 4-16 میلی متر
Sheet Width: 1000-2000 میلی متر
Sheet Length: 2000-12000 میلی متر
Cutting Speed: 10 عدد در دقیقه x 2 متر
Coil ID: 508 میلی متر
Coil Weight: 30T
Length Tolerance: +/-0.5mm/m
Flatness: 2mm/m2
Total Power: 700 کیلووات
Land Area: 50 متر در 10 متر
Product Brief
دستگاه برش به طول ورق فولادی ضد زنگ SUS200 گیج سنگین با برش لبه ورق فولادی ضد زنگ سنگین برش به طول خط باید دوبرابر قوی تر از ورق فولادی کربن ساده گیج باشد، در عین حال غلتک ها برای محافظت از سطح ورق فولادی ضد زنگ از روکش PU استفاده می کنند، دقت بالایی دارد که به طول برش داده می شود و هزینه آن بسیار ب...
Product Description

دستگاه برش به طول ورق فولادی ضد زنگ SUS200 گیج سنگین با برش لبه

ورق فولادی ضد زنگ سنگین برش به طول خط باید دوبرابر قوی تر از ورق فولادی کربن ساده گیج باشد، در عین حال غلتک ها برای محافظت از سطح ورق فولادی ضد زنگ از روکش PU استفاده می کنند، دقت بالایی دارد که به طول برش داده می شود و هزینه آن بسیار بیشتر از برش معمولی به طول خط بودجه.
سرعت تسطیح تا 30 متر در دقیقه، فرکانس برش 6-8 عدد x 3 متر در دقیقه.
فولاد ضد زنگ، مانند سری SUS200، SUS300، SUS400، در مقایسه با فولاد کربن معمولی استحکام تسلیم ≤270Mpa استحکام کششی≤465Mpa، استحکام ورق فولاد ضد زنگ استحکام تسلیم ≤500Mpa استحکام کششی≤800Mpa

شخصیت ها:

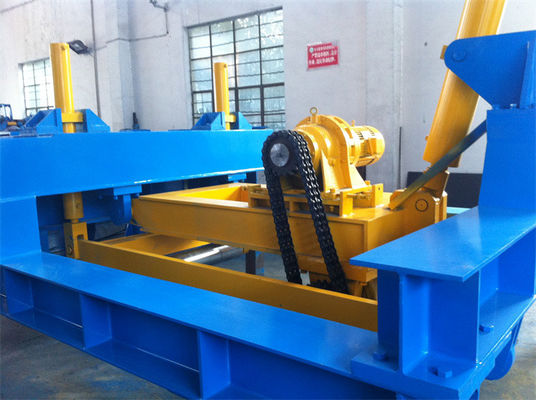

1. Uncoiler / Decoiler
uncoiler دارای سنبه های دوتایی و پایه های کشویی قوی است.
هر سنبه دارای سه مرحله است که باز و بسته شدن دو سنبه توسط سیلندرهای هیدرولیک می باشد.
مکانیزم کشش پشت نصب شده در بالای پایه uncoiler، برای اطمینان از پایداری uncoiling.

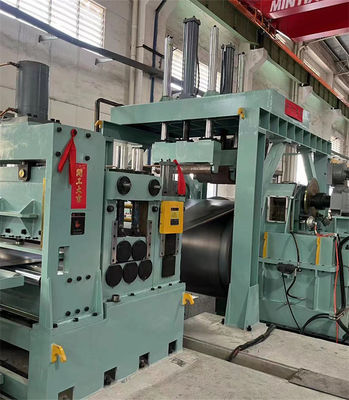

2. سر بازکن کویل فریم پورتال
قاب پورتال بسیار قوی است، با غلتک پرس snubber، غلتک صاف کننده در بالای قاب.
پرس رول اسنابر هیدرولیک در بالای سیم پیچ فولادی و زاویه فشار دادن به پایین آن قابل تنظیم است
غلتک صاف کننده می تواند برای ردیابی سر نوار و صاف کردن آن به جلو بلغزد.
صفحه بیل نصب شده بر روی پیش تراز، سر سیم پیچ را پشتیبانی می کند در حالی که سر کویل پرس غلتکی را صاف می کند.
3. اول 2+5 پیش تراز
غلتک های دوقلو سر سیم پیچ را دریافت می کنند و سر سیم پیچ را به سمت جلو تغذیه می کنند.
غلتک های پیش اهرم بزرگ و قوی هستند، استرس داخلی سیم پیچ فولادی را تسکین می دهند، غلتک سخت شده و سخت شده بسیار قابل پوشیدن است.
پیش تراز توسط موتور و درایور DC هدایت می شود که با تراز اصلی هماهنگ شده است.

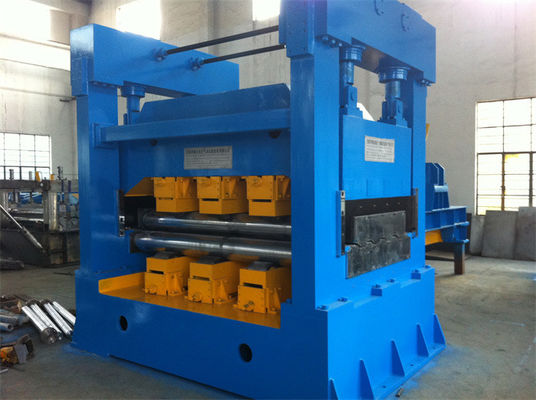

4. تراز کننده سنگین
تعداد تراز کننده های سنگین 13 عدد، 11 عدد یا 9 عدد، قطر غلتک ها 180 میلی متر -230 میلی متر -300 میلی متر خواهد بود.
شکاف و زاویه غلتک های بالایی و غلتک های پایینی قابل تنظیم است.
تراز کننده چهار لایه است، غلتک کار دو لایه و غلتک پشتیبان دو لایه، تنظیم غلتک پشتیبان می تواند دستی یا توسط سنسور فشار و موتورهای سروو باشد.
5. برش هیدرولیک
برش گهواره ای هیدرولیک تحت اندازه گیری انکودر برش را متوقف می کند.
6. استکر خودکار
انباشته دریچه بمب، هر ورق را روی بازوی غلتکی دریافت کنید، دو بازو را باز کنید تا ورق روی میز بالابر سقوط کند.
رول میز ورق های انباشته شده را به بیرون تحویل می دهد تا بسته بندی شوند.
7. کنترل خودکار، کل فرآیند تحت کنترل PLC در حالت خودکار است.
8. برش طول و صافی ورق دقیق است

ترکیب و پارامترها:

خیرترکیب بندیپارامتر / پیکربندی
1زین کویل20-30 تن
2کویل گیر دو سنبهΦ500-800 میلی متر، بار 30T
3فیدر و پنج غلتکی ترازΦ250 میلی متر، 200 کیلووات
4آکومولاتور گودال6000 میلی متر
5راهنمای جانبی 1#هیدرولیک 1000-2000 میلی متر
6صاف کننده لبه

بدنه مجزا، کنترل فرکانس،
لبه 3-8 میلی متر

7سیم پیچ قراضه و میز رولراهنمای ضایعات، بادگیر فشار هیدرولیک
8راهنمای جانبی 2#هیدرولیک 1000-2000 میلی متر
9تراز 11 غلتکی4Hi، 300KW، Φ210 mm، 300KW
10رمزگذار چرخشینماینده، امرون
11برش هیدرولیککار سنگین، 45 کیلو وات
12میز رول4000 میلی متر
13استکر و میز Xنوع دریچه بمب، 6 متر در 2
14سیستم هیدرولیکشیرآلات رکسروث، پمپ یوکن
15سیستم کنترل الکتریکیدرایو پارکر DC، زیمنس PLC و HMI


SUS201، SUS304، SUS410استایبدون مشخصات فولاد برای مرجع:

سری SUSدرجه ملیدرجه ASTMTS (Mpa)YS (Mpa)
200
Cr-Mn-Ni
12Cr17Mn6Ni5N201720390
 12Cr18Mn9Ni5N202680356
300
Cr-Ni
 301755275
 0Cr18Ni9304680320
 00Cr19Ni10304 لیتر560270
 0Cr25Ni20310S655310
 00Cr17Ni14Mo2316 لیتر560290
400
Cr
1Cr13410
  430345510
