دستگاه برش فلزی آلومینیومی برش چرخشی برش به طول دستگاه 3 X 1800

ورق آلومینیومی روتاری برش فلای برش به خط طول (3 x 1800)

ورق آلومینیوم دارای چگالی جرمی سبک، سطح صاف روشن، بدنه نرم تر است، سیم پیچ آلومینیومی می تواند بسیار گسترده باشد، ابعاد بسیار بزرگ، از نورد گرم و سپس فرآیند نورد سرد ساخته شده است.ورق سیم پیچ آلومینیومی برش به طول خط باید برش پرواز باشد، برش دوار یک راه حل برش طولی کارآمد است.

شخصیت ها:

1. بدون توقف به طور مداوم ورق آلومینیوم را بدون علامت رول صاف می کند
2. سروو خرج کردن تغذیه با رمزگذاری برای دانستن طول ورق، پرواز برش مطابقت با طول
3. اقدامات برشی دوار دوار محل برش را دقیقاً تضمین می کند.
4. سیستم انباشتگی ورق را تکه تکه بدون آسیب رساندن به ورق ها دریافت می کند.
5. 6 دستگاه تسطیح hi مناسب برای تراز کردن ورق های آلومینیومی نرم با دقت بالا
6. لحاف کن کنتیلر خودکار کارآمد و دقیق است، بخش های سنبه لبه های پینیون دندانی هستند که با یکدیگر همپوشانی دارند.

مشخصات ورق کویل آلومینیومی

خواص ورق آلومینیوم:

ترکیب بندی

• 1. زین ذخیره کویل، یک یا دو کویل آلومینیومی را ذخیره کنید
• 2. ماشین بارگیری کویل.یک سیم پیچ از روی زین بردارید و یک سیم پیچ را در زین باز کنید
• 3. یک سنبه باز کن: سنبه انبساط هیدرولیک برای استاندارد Ф508 میلی متر، تنظیم متمرکز هیدرولیک، با پوست کن کاغذ.
• 4. غلتک اسنابر سر کویل، صفحه بیل زنی لایه بردار: برای باز کردن سر کویل از کویلر و ارسال به فیدر پینچ
• 5.2 + 17 غلتک تراز: 6 سلام، غلتک های کار 2 لایه، غلتک های میانی 2 لایه و غلتک های پشتیبان 2 لایه، کشش پشتی بین تراز کننده و لحاف کننده مفید است.
• 6. جمع کننده گودال یا میز رول انتقال: گودال ورق را در گودال جمع می کند تا اطمینان حاصل شود که کار مداوم تراز می شود، میز رول انتقال نیز در برش پرواز همزمان قابل اجرا است.
• 7. جفت غلتک های دوتایی، با اندازه گیری طول سروو (و لمینیت فیلم): اندازه گیری طول سرو (جفت غلتک پینچ یا ساختار غلتکی 2+5+2 که توسط سرو موتور و کنترلر هدایت می شود)، با غلتک های پینچ روکش شده PU برای لمینیت فیلم
• 8. برش چرخشی: فرکانس برش و مکان بر اساس طول و سرعت ورق.
• 9. نوار نقاله: ورق های تمام شده را به استاکر منتقل کنید
• 10. Stacker: دریافت ورق قطعه قطعه و انباشته شدن روی میز بالابر، انباشتن بار 5T.
• 11. ورق ماشین، میز رول خروجی: تحویل ورق ها، سپس بسته بندی.می تواند دو ماشین باشد، یکی کار می کند و دیگری منتظر است.
• 12. سیستم هیدرولیک: پمپ دنده ای 11 کیلووات فشار 12 مگاپاسکال را فراهم می کند.
• 13. سیستم کنترل الکتریکی: یک کابینت برقی و دو پنل اپراتور (یک کنسول برای سروو اندازه گیری، PLC، HMI و انباشته، یکی برای باز کردن و تراز کردن) با عملکرد کامل و ایمن

مولفه های:

ورق های آلومینیومی در کلاف ها معمولاً از نظر بدنه نرم تر و از نظر سطح صاف هستند، می توانند آلومینیوم خالص یا آلیاژ آلومینیوم باشند.اغلب ورق های آلومینیومی سری 1xxx، 3xxx، 5xxx، 7xxx.استحکام تسلیم ≥65Mpa، استحکام کششی 170-305Mpa ورق های کویل می توانند کاملا نرم (حالت O)، نیمه سخت (H24)، کامل سخت (H18) باشند.

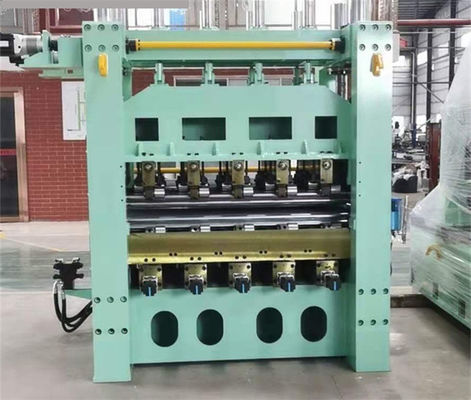

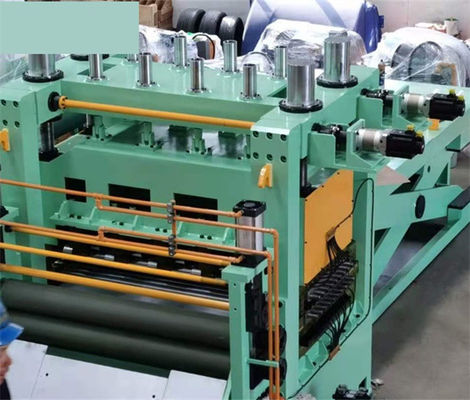

عکس ها:
