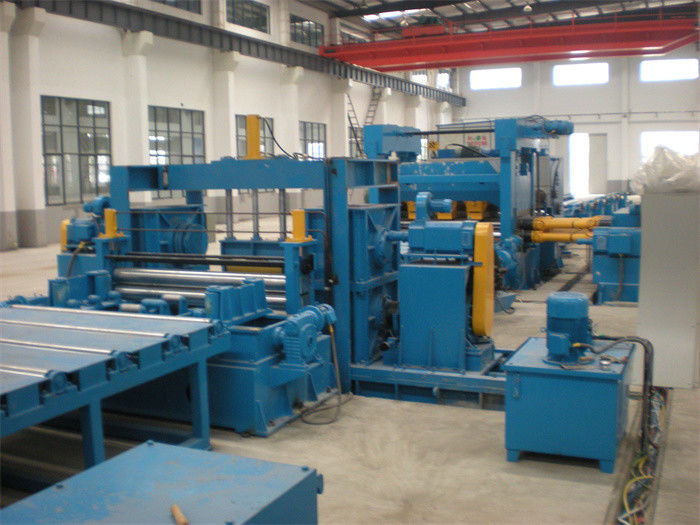

فولاد نورد برش مداوم با سرعت بالا تا تجهیزات خط طولی با برش لبه
تجهیزات خط CTL ما را می توان در انواع مختلف کارخانه ها یافت: کارخانه های فولاد، مراکز خدمات فلزی، و کارخانه های سازنده تجهیزات اصلی (OEM)، در صنایع غذایی و آشامیدنی، الکترونیک و غیره.
تغذیه سنگین برای توقف خطوط CTLطراحی شده اند تا مواد نوار را به یک نقطه از پیش تعیین شده فراتر از برش تغذیه کنند، متوقف کنند و سپس نوار را به صفحه برش دهند.معمولاً خطوط تغذیه تا توقف، خطوط گیج سنگینی هستند که از ضخامت 0.375 اینچ (9.5 میلی متر) تا 1.00 اینچ (25 میلی متر) و عرض 24 اینچ (610 میلی متر) تا 120 اینچ (3050 میلی متر) متغیر است.
در حلقه حلقه CTL خطوط، مواد ورق هرگز در قسمت ورودی خط متوقف نمی شود.عمل برش زمانی اتفاق می‌افتد که ورق پس از تغذیه به طول تنظیم شده فراتر از نقطه برش توسط رول‌های تغذیه، لحظه‌ای متوقف می‌شود.سیستم تغذیه باید تا سرعت های بالا شتاب بگیرد تا عمق حلقه متوسط ثابت بماند.
برش مداوم با سرعت بالا به خطوط طولمجهز به قیچی دینامیکی است که برای برش مواد با سرعت خط طراحی شده است، بنابراین به نوار اجازه می دهد به طور مداوم حرکت کند.رایج ترین راه حل برشی چرخشی و برشی متحرک است.
در نوارهای فلزی با دقت بالا که به خط طولی برش داده می شوند، اغلب برای ورق فولادی ضد زنگ، ورق فولادی آلومینیوم، پیرایش لبه مورد نیاز است.
لمینیت فیلم نیز در فرآیند برش مداوم به طول با دقت بالا دیده می شود.
ترکیب و پارامترها:
| خیر |
ترکیب بندی |
پارامتر / پیکربندی |
| 1 |
زین کویل |
20-30 تن |
| 2 |
کویل گیر دو سنبه |
Φ500-800 میلی متر، بار 30T |
| 3 |
فیدر و پنج غلتکی تراز |
Φ250 میلی متر، 200 کیلووات |
| 4 |
آکومولاتور گودال |
6000 میلی متر |
| 5 |
راهنمای جانبی 1# |
هیدرولیک 1000-2000 میلی متر |
| 6 |

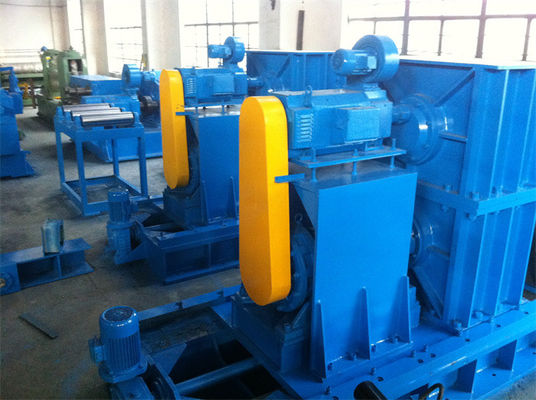

صاف کننده لبه |
بدنه مجزا، کنترل فرکانس،
لبه 3-8 میلی متر
|
| 7 |
سیم پیچ قراضه و میز رول |
راهنمای ضایعات، بادگیر فشار هیدرولیک |
| 8 |
راهنمای جانبی 2# |
هیدرولیک 1000-2000 میلی متر |
| 9 |
تراز 11 غلتکی |
4Hi، 300KW، Φ210 mm، 300KW |
| 10 |
رمزگذار چرخشی |
نماینده، امرون |
| 11 |
برش هیدرولیک |
کار سنگین، 45 کیلو وات |
| 12 |
میز رول |
4000 میلی متر |
| 13 |
استکر و میز X |
نوع دریچه بمب، 6 متر در 2 |
| 14 |
سیستم هیدرولیک |
شیرآلات رکسروث، پمپ یوکن |
| 15 |
سیستم کنترل الکتریکی |
درایو پارکر DC، زیمنس PLC و HMI |
SUS201، SUS304، SUS410استایبدون مشخصات فولاد برای مرجع:
| سری SUS |
درجه ملی |
درجه ASTM |
TS (Mpa) |
YS (Mpa) |
200
Cr-Mn-Ni |
12Cr17Mn6Ni5N |
201 |
720 |
390 |
| |
12Cr18Mn9Ni5N |
202 |
680 |
356 |
300
Cr-Ni |
|
301 |
755 |
275 |
| |
0Cr18Ni9 |
304 |
680 |
320 |
| |
00Cr19Ni10 |
304 لیتر |
560 |
270 |
| |
0Cr25Ni20 |
310S |
655 |
310 |
| |
00Cr17Ni14Mo2 |
316 لیتر |
560 |
290 |
400
Cr |
1Cr13 |
410 |
|
|
| |
|
430 |
345 |
510 |
شخصیت ها:
1. Uncoiler / Decoiler
برش سنگین به طول خط دسته کلاف های فولادی سنگین از سنج سنگین.uncoiler دارای سنبه های دوتایی و پایه های کشویی قوی است.
هر سنبه دارای سه مرحله است که باز و بسته شدن دو سنبه توسط سیلندرهای هیدرولیک می باشد.
مکانیزم کشش پشت نصب شده در بالای پایه uncoiler، برای اطمینان از پایداری uncoiling.
2. سر بازکن کویل فریم پورتال
قاب پورتال بسیار قوی است، با غلتک پرس snubber، غلتک صاف کننده در بالای قاب.
پرس رول اسنابر هیدرولیک در بالای سیم پیچ فولادی و زاویه فشار دادن به پایین آن قابل تنظیم است
غلتک صاف کننده می تواند برای ردیابی سر نوار و صاف کردن آن به جلو بلغزد.
صفحه بیل نصب شده بر روی پیش تراز، سر سیم پیچ را پشتیبانی می کند در حالی که سر کویل پرس غلتکی را صاف می کند.
3. اول 2+5 پیش تراز
غلتک بزرگ و قوی است، تنش داخلی سیم پیچ فولادی را کاهش می دهد، سطح غلتک سخت شده و روکش کروم دارد.
برای تسکین استرس خمشی باز شدن به حالت آرام.

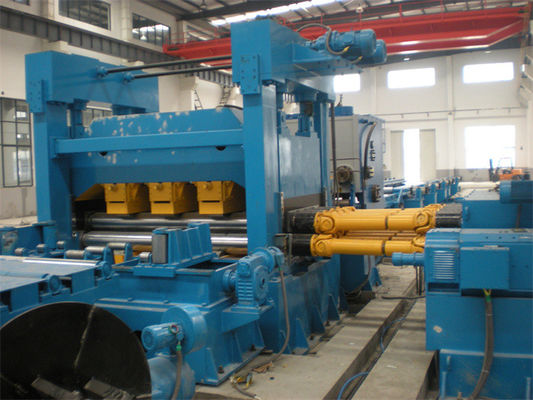

4. تراز کننده سنگین
تعداد تراز کننده های سنگین 13 عدد، 11 عدد یا 9 عدد، قطر غلتک ها 180 میلی متر -230 میلی متر -300 میلی متر خواهد بود.
شکاف و زاویه غلتک های بالایی و غلتک های پایینی قابل تنظیم است.
بدون توقف تراز، تراز کننده به طور مداوم بدون فشار دادن صفحه فولادی در حین برش همزمان کار می کند، این برای محافظت از سطح ورق فولادی بدون بر جای گذاشتن علامت غلتکی خوب است.
هنگامی که برش برش متوقف می شود، تراز کننده با چنگال گرفته می شود و تحت اندازه گیری رمزگذار متوقف می شود.

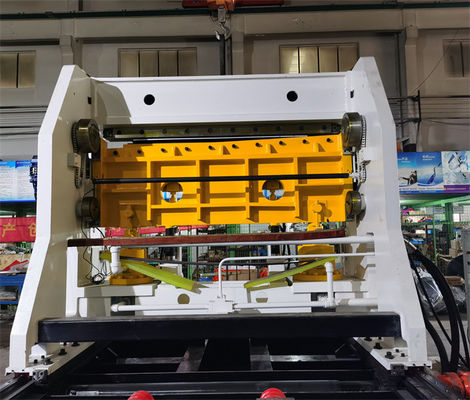

5. برش هیدرولیک
Track Shear: Synchro برش فرکانس بالا و قاب قوی، ایستگاه هیدرولیک قوی برای برش، سروو موتور بزرگ برای ردیابی همزمان ورق فولادی.
برش گهواره ای هیدرولیک تحت اندازه گیری انکودر برش را متوقف می کند.
6. استکر خودکار
انباشته دریچه بمب، هر ورق را روی بازوی غلتکی دریافت کنید، دو بازو را باز کنید تا ورق روی میز بالابر سقوط کند.
رول میز ورق های انباشته شده را به بیرون تحویل می دهد تا بسته بندی شوند.
7. کنترل خودکار، کل فرآیند تحت کنترل PLC در حالت خودکار است.
