1xxx 3xxx 8xxx ورق آلومینیوم پیوسته نورد 720×1450 میلی متر

میل نورد ریخته گری پیوسته ورق آلومینیوم Φ720×1450mm

• از خروجی کوره نگهدارنده آلومینیوم مذاب، کنترل خودکار سطح مایع آلومینیوم، تصفیه بیشتر مایع در جعبه گاز زدایی، فیلتر، دهانه جعبه جلویی، غلتک های نورد ریخته گری با چرخش مخالف و خنک کننده داخل در گردش، مایع آلومینیوم با تغییر شکل خاصی متبلور می شود تا به 6-8 میلی متر تبدیل شود. ضخامت ورق آلومینیوم از آلومینیوم مذاب یا مایع آلیاژ آلومینیوم.سپس سر ورق را برش داده و به عقب برگردانید تا کلاف آلومینیومی شود.
• خط محوری آسیاب نورد ریخته گری 15 درجه به خط عمودی تمایل دارد، این برای غلبه بر جداسازی فلز و کشش سطحی فیلم اکسید فلزی خوب است.
• سطح مایع پایدار بین کوره ذوب و آسیاب ریخته گری بسیار مهم است.یک کنترل کننده جریان در پورت کوره می تواند جریان را تنظیم کرده و ثابت نگه دارد.مایع آلیاژ آلومینیوم باید در همان ترکیب شیمیایی پیوسته و تمیز باشد، دستگاه گاز زدایی مایع را تصفیه می کند و سپس مایع پس از فیلتر کردن به جعبه جلویی آسیاب ریخته گری جریان می یابد.فیدر سیم تیتانیوم حداکثر دو عدد سیم AlTiB را با سرعت ثابت از پیش تعیین شده به سیستم لباسشویی می فرستد تا دانه های متبلور را تصفیه کند.
• درجه شیب 15 درجه آسیاب ریخته گری و کنترل دقیق سطح مایع جعبه جلویی تضمین می کند که جعبه جلویی مایع آلومینیومی را به دهان ریخته گری تحت فشار بسیار دقیق تامین می کند.از دهانه ریخته گری، مایع آلومینیومی درون غلتک های ریخته گری که در داخل سرد می شوند پر می شود، مایع در جهت متقاطع روی سطح غلتک پخش می شود.در این ماه، مایع کمی قبل از خط مرکزی غلتک در شکاف رول می ماند و به سرعت سرد می شود و در مدت زمان کوتاهی جامد می شود، کریستالیزاسیون ریخته گری به پایان می رسد و سپس نورد گرم ورق را می سازد.انرژی گرمایی مایع به سرعت توسط غلتک ها از بین می رود.
• گرما از طریق غلتک های ریخته گری که رسانایی حرارتی آستین آنها بسیار خوب است منتقل می شود.علاوه بر بار نورد، آستین های غلتکی تاثیر بار حرارتی را در چرخه دمای گرم و دمای سرد پایین تحمل می کنند.ساختار آستین غلتکی، مواد و دمای آب خنک کننده از عوامل مهم نورد ریختگی هستند.
• هر دهانه ریخته گری را می توان دقیقاً در جهت افقی و عمودی تنظیم کرد و از نورد ریختگی با کیفیت خوب اطمینان حاصل کرد.
• هر غلتک توسط موتور DC و چرخ دنده سیاره ای هدایت می شود که توسط سیستم کنترل تمام رقمی کنترل می شود.
• سیستم پاشش شعله باعث جداسازی کربن برای جداسازی و روانکاری مایع آلومینیوم از چسبیدن به غلتک ها می شود.
• پس از ورق ریخته‌گری، غلتک‌های خروجی، از طریق غلتک راهنما، غلتک‌های تغذیه‌کننده، برش هیدرولیک، غلتک انحراف‌کننده، ورق آلومینیومی را که توسط موتور DC هدایت می‌شود، از پایین بپیچید.
• کولر کشش سیم پیچ را فراهم می کند.هنگامی که یک سیم پیچ به پایان رسید، برش مسیر ورق آینده را با غلتک های تغذیه پینچ برش می دهد، کشش ورق را نگه می دارد، پس از اینکه سیم پیچ سیم پیچ جدید را شروع کرد، غلتک های پینچ باز می شوند.
• ماشین تخلیه سیم پیچ و فشار دهنده هیدرولیک سیم پیچ را از کویل تخلیه می کنند.

مولفه های

پیکربندی:

1. آسیاب نورد ریخته گری مایل است، می تواند به غلتک های تغییر عمودی و هیدرولیکی تاب بخورد.
2. درایو: موتورهای AC به طور مستقل غلتک بالایی و غلتک پایینی را با عملکرد جبران سرعت هدایت می کنند
3. پیش تنظیم شکاف غلتکی: تنظیم خشن تنظیم ضخامت بالشتک و آچار ضامن دار دستی از طریق دو گوه به شکاف غلتکی از پیش تعیین شده است، تنظیم دقیق، تنظیم فشار سیلندر هیدرولیک برای فشار دادن به بالا است.

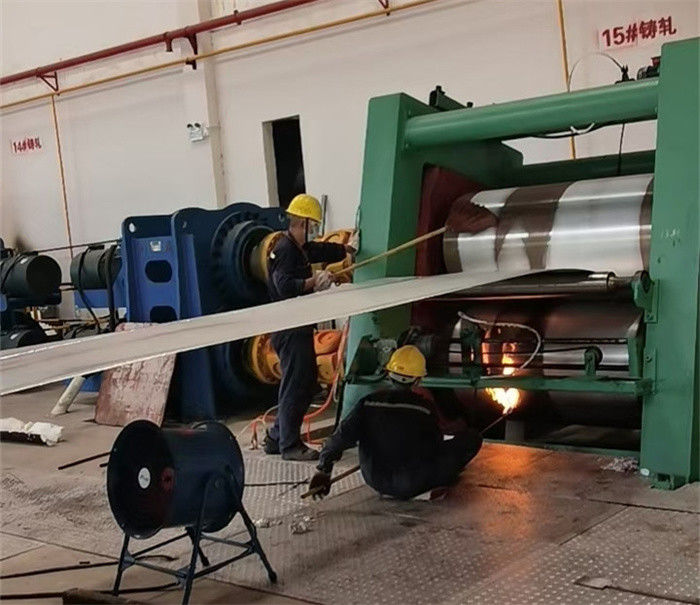

4. روانکاری سطح غلتکی: پاشش شعله متحرک به این طرف و آن طرف.
5. پس زدگی: کنترل حالت های تنش ثابت یا کشش گرادیان.
6. کنترل قبل از تنش: کنترل فشار حلقه بسته.
7. غلتک های پینچ: کنترل دقیق سرعت خطی غلتک پایین تر برای هماهنگ نگه داشتن سرعت دستگاه ریخته گری.
8. سیستم کنترل الکتریکی دارای عملکردهای بررسی اضافه بار، سرعت بیش از حد، روتور قفل شده و غیره است.
9. سیستم هیدرولیک: دو پمپ هیدرولیک، یکی کار، یک یدکی، پمپ یدکی بلافاصله پس از خراب شدن پمپ کار می کند.
10. پلت فرم دهان ریخته گری: قسمتی که در آن با مایع آلومینیومی با دمای بالا تماس می گیرد، چدن مقاوم در برابر حرارت است.تنظیم دقیق دستیطراحی، ساخت و نصب باید ایمنی و قابلیت اطمینان تجهیزات را تضمین کند، به انتقال درایو، سیگنال، کابل ها در هنگام نشتی مایع آلومینیومی و دهانه ریخته گری آسیبی وارد نمی کند.
11. ارتفاع سطح مایع جعبه دهان جاری توسط سوئیچ مجاورت بررسی می شود و به طور خودکار کنترل می شود، سطح مایع جعبه جلو به طور خودکار کنترل می شود.دقت کنترل ± 1 میلی متر.
12. تنظیمات صفحه نمایش لمسی برای تنظیم و نمایش پارامترها و نظارت بر وضعیت کار دستگاه در پانل اپراتور اصلی است.
13. خطوط لوله نفت هیدرولیک توسط شیرهای مدولار و بلوک های یکپارچه یکپارچه می شوند.
