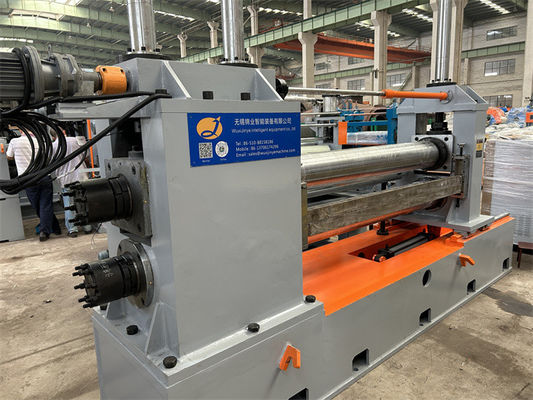

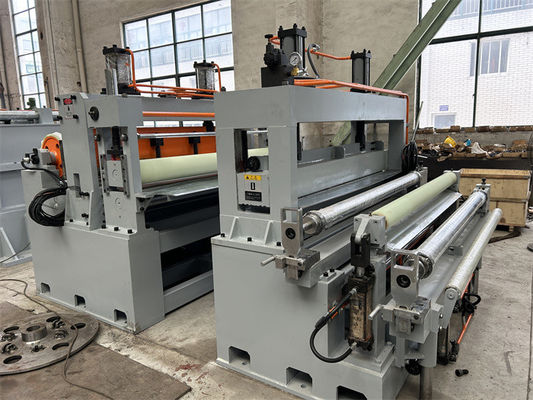

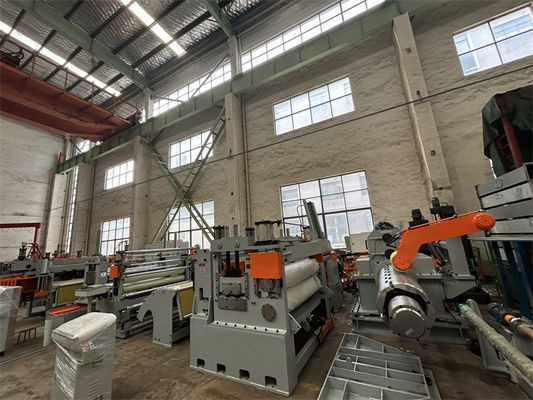

خط برش ورق نازک فوق العاده دقیق و فوق العاده سریع برای فولاد ضد زنگ

• طناب آماده کردن صندلی
• چرخنده کاغذ
• ماشين بارگذاری کویل
• یک رولر با رولر فشار بالا
• اولین حلقه
• راهنمای جانبی
• دستگاه برش دیسک
• جدول راهنما
• پیچنده ی مستقل قطعات دور از خط
• جدول انتقال

• دومين حلقه
• ایستگاه تنش با جدا کننده نوارها و برش
• بازتاب دهنده با جدا کننده مطبوعات
• ماشین تخلیه کویل
• دستگاه باز کردن کاغذ
• سیستم هیدرولیک
• سیستم پنوماتیک
• سیستم روان کننده
• سیستم کنترل الکتریکی

مواد از سیم پیچ فولادی ورودی:

فولاد ضد زنگ 304.304L301,321، 316 ، 316L و 200 سری ، فولاد الکتریکی ، فولاد گالوانیزه ، مس ، آلومینیوم

l کیفیت شرکت مواد با استاندارد ملی و استاندارد JIS

l مقاومت کششی:σb≤780MPa

l قدرت کششی:σs≤520MPa

ضخامت ورق:0.08 ¥1.0 میلی متر

* عرض ورق: 15-650 میلی متر

l قطر داخلی کویل: φ408mm ((به φ508mm بزرگ شود)

l قطر بیرونی کویل: φ2000mm ((حداکثر)

l وزن کویل حداکثر: 6T

• قطر داخلی کویل:φ408-508mm
• قطر بیرونی کویل: Φ2000mm
• وزن کویل: 6T ((حداکثر)
• حداقل ضخامت نوار نهایی: 4 میلی متر
• میزان تحمل عرض شکاف: ≤ 0.03
• مکس بورز: ≤0.03
• انحراف لایه بازپرداخت: ≤1.5
• سطح: مسطح، بدون نقص مانند فلنج، حفره و غیره
• تعداد برش:
• نه بیشتر از 20 نوار
• قطر داخلی کویل 408mm، ضخامت 0.08-0.2mm عرض 4mm نوار نوزاد، قطر بیرونی بیش از 800mm

سرعت خط: 0-200m/min

l کل قدرت:180KW

جدا کننده: 30KW

قطعه کش: 55KW

چرخنده اسکریپ: AC7.5KW

بازتاب دهنده:75KW

ایستگاه هیدرولیک:7.5KW

هیدرولیک برای تنش:2.2KW

l نوع برش: برش فعال

l نوع عقب گرد: عقب گرد از پایین

l حالت کنترل: PLC، صفحه لمسی، VVF

سیستم هیدرولیکی:

l فشار سیستم 14Mpa، فشار کاری 8-10Mpa

l فشار هوا فشرده:0.5 ۰٫۷MPa

l مساحت اشغال: عرض 6 متر، طول 20 متر
