خط برش کویل فولادی گیج سنگین HR

خط برش کویل فولادی سنگین HR برای 8 X 2000 ASTM1008، Q195، Q235، 08steel

در مورد خطوط برش کویل فولادی سنگین، ما 6x2000 double slitters ماشین برش صفحه ضخیم کشش بالا به هند، 8x2000 double heads line cutting به الجزایر و روسیه،خط برش 16 × 1650 HR به مالزی، 12x1250mm slitter به استان سیچوان داخلی، و غیره ما طراحی ماشین برش به عنوان مشتریان می خواهند.

برش ورق کویل ضخیم در جهت طولی، مانند فولاد کربن معمولی 8mm، 10mm، 12mm، 14mm، یا برش گج سنگین کشش بالا، به عنوان مثال 4mm، 5mm، 6mm، 7mm، 8mm، و غیره...ماشین برش باید کار سنگین را تحمل کند و ساختار ماشین باید ساختار محکم و عملکرد خودکار داشته باشد..

مشخصات:

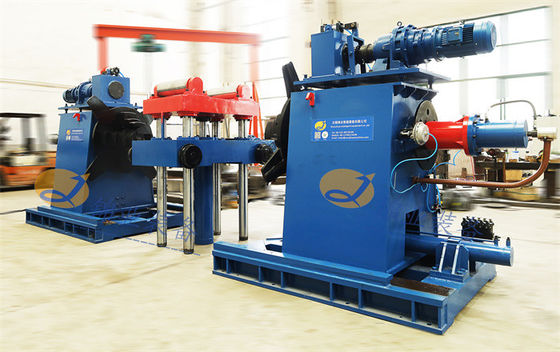

1. باز کننده دو سر بزرگ: صفحات کویل فولاد ضخیم اغلب سنگین هستند و قطر بیرونی بزرگ دارند، حداکثر وزن کویل می تواند 30-40T باشد و قطر بیرونی تا حدود 2200mm است.قطر داخل کویل خیلی منظم نیست، به نظر می رسد یک شکل بیضی، دو مخروط مخالف mandrels می تواند به راحتی حمایت از کویل در داخل.

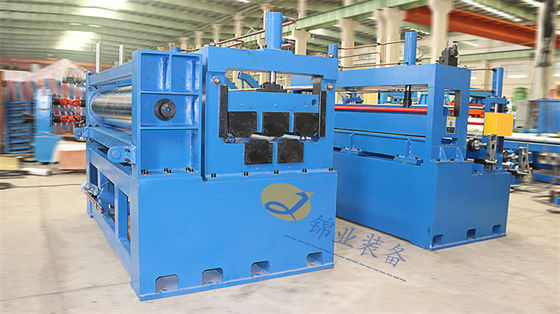

2. قوی 5 رول پیش از تراز: صفحه ضخیم به شکل کویل ها در خط رولینگ پیچیده شد، شعاع کویل نوارها قوی است،سطح دهنده قوی می تواند شعاع خم شدن کویل را صاف کند تا صاف شود، آماده برای برش بعد
3. پنج رول کشنده: پنج رول کشش است 3 بیش از 2 ساختار رول، نزدیک نگه داشتن نوارهای فولادی در زیر فشار عقب نشینی پایدار

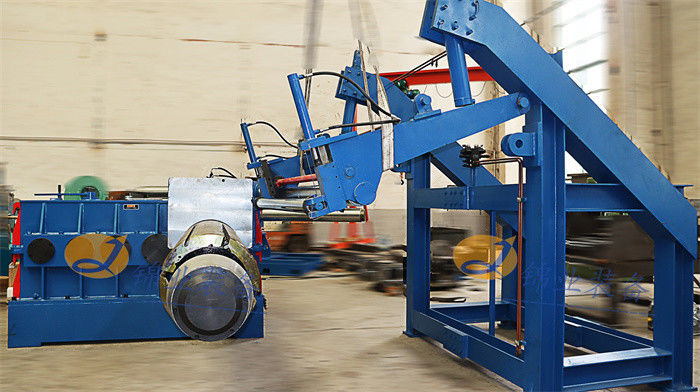

4. نوارهای جدا کننده فریم فشار بر روی recoiler: برای اطمینان از عقب نشینی مداوم، هر نوار باید به ترتیب و به طور محکم یک لایه را بر روی لایه زیر نگه داشته شود.فریم مطبوعات جدا کننده هیدرولیک به طور محکم بر پایه ایستاده است، فشرده سازی شاخه جدا کننده بر روی نوارهای عقب نشینی توسط دو سیلندر هیدرولیکی.
5. برش و عقب نشینی: ساختار مشابه معمول است، بسیار قوی تر است و برخی از قطعات از مواد خاص استفاده می کنند. برش و عقب نشینی در هماهنگی با کنترل PLC کار می کنند.
6. راهنمای جانبی تنظیم شده موتور: برای ورق اندازه گیری ضخامت، تنظیم راهنمای جانبی با فشار دادن دکمه در پانل موتور است.
7. دو چرخنده زباله در هر طرف: به طور مستقل توسط یک موتور فرکانس AC بزرگ، با جابجایی پیچ و تاب زباله هدایت می شود.
8. کنترل الکتریکی: کابینت محرک اصلی در پشت ماشین برش در سمت محرک قرار دارد، پانل های کاربری در مقابل ماشین قرار دارند، که دارای صفحه نمایش لمسی و PLC زیمنس است.

 ترکیب و پارامترهای:
