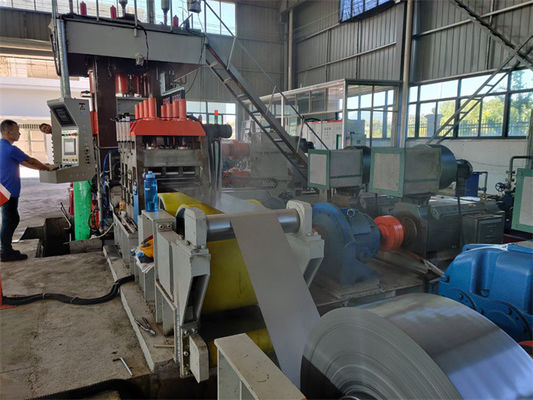

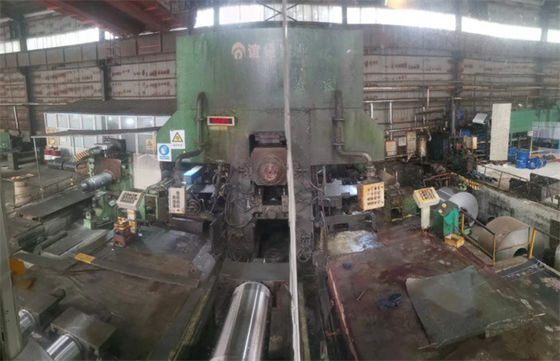

سطح کشش پوست عبور 2Hi 4Hi خط آسیاب رولینگ برای سیم پیچ فولاد سیم پیچ فولاد ضد زنگ

سطح کشش پوست عبور 2Hi 4Hi خط آسیاب رولینگ برای سیم پیچ فولاد سیم پیچ فولاد ضد زنگ

مقدمه

• سطح کشش (( کشش خم کردن ماشین صاف کردن) می تواند به طور همزمان شکل ناهموار طولی و عمودی از صفحات نازک،بنابراین به طور کامل بهبود سطح و خواص مواد صفحه نازک، به طور قابل توجهی تکنولوژی صاف کردن صفحه نازک را افزایش می دهد. به دلیل تنش خم شدن ناشی از خم شدن، تنش به شدت کاهش می یابد.تنها 1/3 تا 1/5 تنش مورد نیاز برای صاف کردن کشش خالص برای دستیابی به همان اثر صاف کننده مورد نیاز استعلاوه بر اين، اثر صاف کردن بهترين است.
• آسیاب لوله کشی پوست:پول نواری که به صورت سرد و گرم شده است، با استفاده از رولینگ برای به دست آوردن شکل صفحه با کیفیت بالا و بهبود خواص مکانیکی آن صاف می شود. آسیاب لوله کشی پوست می تواند 2Hi باشد،تولیدی 4Hi، کاهش ضخامت ورق فلز کمی با فشار رولینگ کمتر است.

مزاياي تنش كننده:

1. شکل صاف و خوب ورق را می توان با خم کردن کشش و راست کردن چند رول به دست آورد، لبه های موج، اشکال موج و خم های کمی در سطح ورق می تواند به طور کامل از بین برود،به طور قابل توجهی بهبود سطح صفحه نازک.
2. برای بهبود انیسوتروپی مواد ورق مفید است. حد بهره ورانه ورق های فولادی با کربن پایین که به عمق کشیده می شوند اغلب در جهت های طولی و متقاطع انیسوتروپی را نشان می دهد. بنابراین،در طول پردازش عمیق صفحه نازک، ضخامت نابرابر هر بخش به دلیل تمدیدات مختلف می تواند باعث نقایص دامن مانند دنده در بخش سوراخ شده شود، که منجر به افزایش میزان زباله می شود.اين وضعيت به شدت بهبود خواهد يافت.

فرآیند کار:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

پارامترها:

• ماده: فولاد کربن ساده
• مقاومت کششی σ S ≤ 350 MPa، مقاومت کششی σ b ≤ 450 MPa
• مشخصات مواد:0.2×2.0×1000 میلی متر
• طول کششی:0۴.۲.۰% ((نوع خشک) ۱.۰.۵.۰% ((نوع مرطوب)
• تحمل ورق های کویل گرم شده خام سرد رول شده با استاندارد ملی مطابقت دارد
• مشخصات مواد ورق کویل:
• حداکثر قطر بیرونی کویل:2100 mm،قطر داخلی:Φ508 ((Φ610) mm
• حداکثر وزن کویل:20t

محصول نهایی:

• قطر داخلی کویل: Φ508mm، حداکثر وزن کویل:15t
• حداکثر نیروی رولینگ:6000 KN
• تنش عبور پوست: 120 KN
• سرعت عبور پوست: ≤500 m/min
• سرعت بازپرداخت/بازپرداخت: ≤500 m/min
• تنش باز کردن یا باز کردن: 30/40 KN
• محدوده گسترش لوله عقب: Φ508 Φ485mm ((Φ610 Φ590mm)
• ارتفاع خط عبور آسیاب: 1000 میلی متر
• جهت تغذیه: مشتری تصمیم می گیرد
• کل قدرت نصب:DC 1240kW،AC 75kW
• مساحت زمین آسیاب: 21×10×5 متر ((طول، عرض و ارتفاع)
• فقط فولاد پوست بالا است، واحدهای دیگر زیر 2.5m ارتفاع

ترکیب:
